3.4.1 LAN-Anschluss (2 x MOPP), Vernetzung der Zentralen
Jede Zentrale erfordert eine Ethernet-Verbindung 10/100BT. Die Zentralen kommunizieren darüber
untereinander, während die Hauptzentrale mit dem Bedienrechner eine ständige Verbindung unterhält.
Die Hauptzentrale wird über die Einstellung der Drehschalter für Adressierung (Einstellung 51) bestimmt.

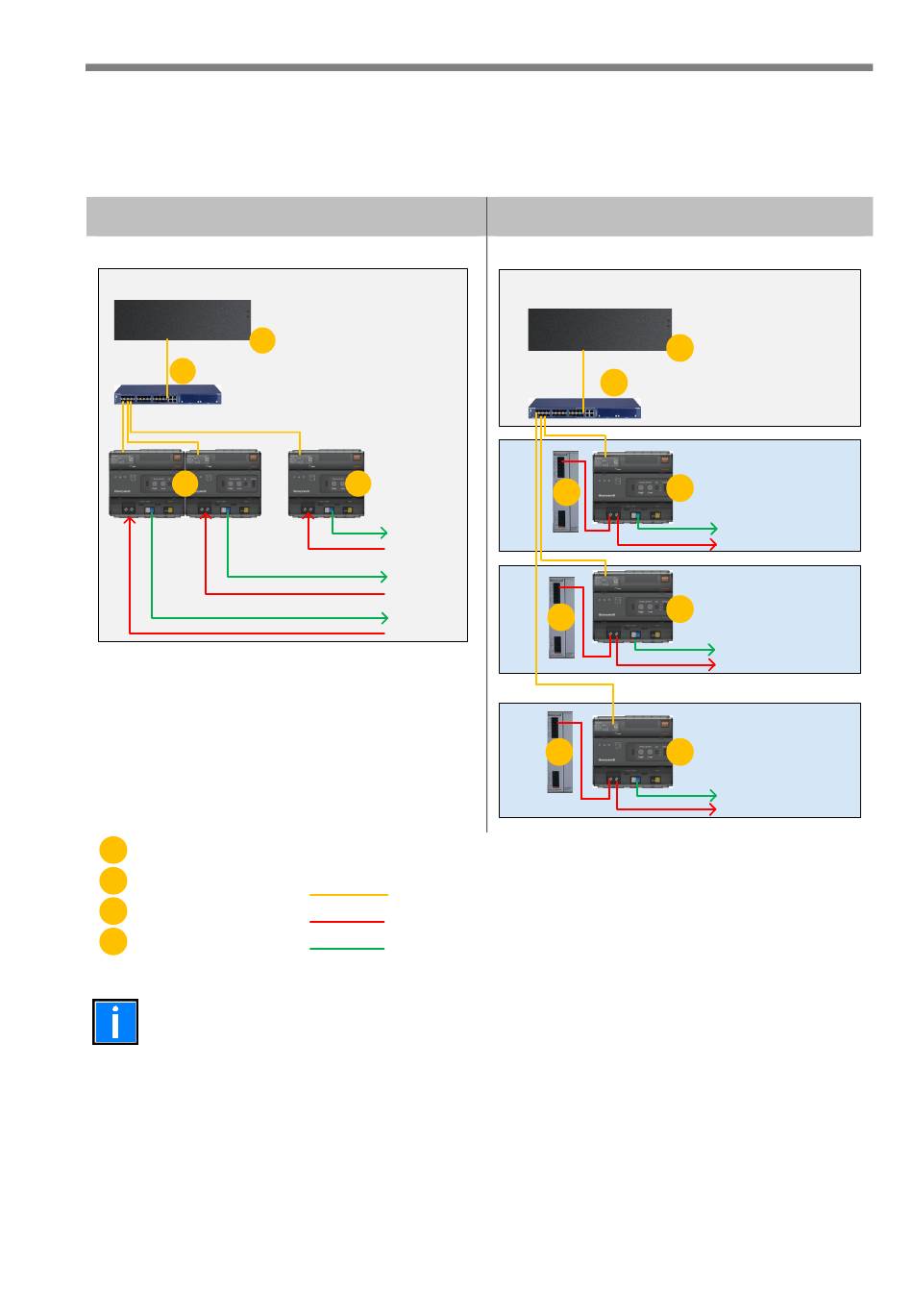

Zentrale Anordnung der Zentralen
(z.B. Technikraum)
1
2
3
Workstation / Server
1
Switch
2
Systevo Control IP ( SCIP+)
3
Netzteil / USV
4
Zur LAN-Verbindung werden Standard Patchkabel mit min. Cat5 verwendet.
LAN- Schnittstelle mit galvanischer Trennung gemäß IEC EN 60601-1 (2 x MOPP ).
89490A1 / 06.2022
Technikraum
:
3
Zu
Station 64
Von
Zu
Station 2
Von
Zu
Station 1
Von
LAN
24V DC
ZBUS / ABUS
Dezentrale Anordnung der Zentralen
(z.B. in der Stationsverteilung)
2
4
4
:
4
Systevo Control IP+
Technikraum
1
Station 1
3
Station 2
3
Station 64
3
13
