Verwandte Anleitungen für Honeywell MB-Secure 1000
Inhaltszusammenfassung für Honeywell MB-Secure 1000

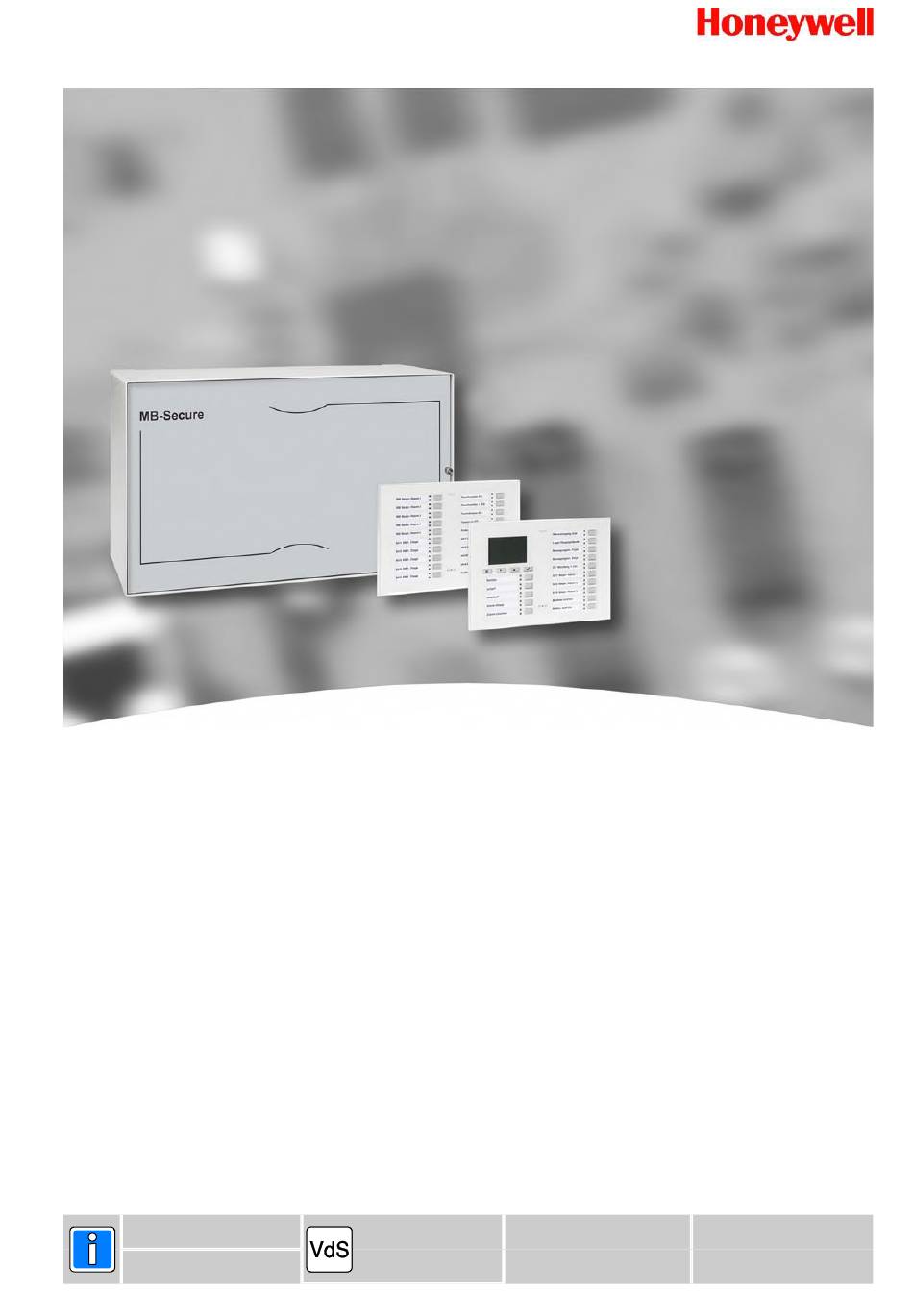

- Seite 1 Bedienungsanleitung Zentrale MB-Secure 1000/2000/3000/4000/5000/6000 P00180-03-000-03 Änderungen G114025 EMBSC.00.0V04 vorbehalten 2014-10-06...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 Inhalt Allgemeines .............. -
Seite 4: Allgemeines
Bedienungsanleitung MB-Secure MB1000/2000/3000/4000/5000/6000 Allgemeines Die vorliegende Anleitung erläutert den Umgang mit der Zentrale MB-Secure auf Anwenderebene. Aufgrund der unterschiedlichsten Bedienteilkombinationen sowie der Möglichkeit, den Funktionsumfang der verwendeten Bedienteile individuell auf Ihre Anforderungen anzupassen, kann in dieser Anleitung nur eine globale Beschreibung der möglichen Bedienungen erfolgen. -
Seite 5: Anwesenheitssicherung
Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 Anwesenheitssicherung Bei der Anwesenheitssicherung ist es möglich, sich innerhalb des gesicherten Bereiches aufzuhalten. Es gibt bei dieser Sicherungsform die Möglichkeit der Teilbereichsscharfschaltung. D.h. sie haben die Möglichkeit Meldergruppen zu sperren. Im Wirkungsbereich dieser Meldergruppen ist es dann möglich frei zu agieren, ohne dabei einen Alarm, z.B. -
Seite 6: Die Bedienteile
Bedienungsanleitung MB-Secure MB1000/2000/3000/4000/5000/6000 Die Bedienteile Die Bedienung der Zentralen kann über das LED Bedienteil, das LED/LCD Bedienteil sowie das Grafik-Bedienteil TouchCenter Tuxedo erfolgen. Bedien-und Anzeigemöglichkeiten der abgebildeten Bedienteile werden auf den nachfolgenden Seiten beschrieben. LED Bedienteil; z.B. Art.-Nr. 013000 LED/LCD Bedienteil; z.B. Art.-Nr. 013001 Grafik-Bedienteil TouchCenter Tuxedo;... -
Seite 7: Bedienteil Lcd/Led Keypad
Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 Bedienteil LCD/LED Keypad LC-Display; für Klartextanzeige, Bedienerführung und Meldungen erfolgen durch Klartextangaben. Funktionstastenfeld Taste Abbrechen / Zurück Taste Runter Taste Hoch Taste Bestätigen / OK Feld für kundenspezifischen Text. Beschriftung erfolgt über Beschriftungsstreifen (Errichter). Tasten-/Anzeigefeld (AB-Tasten) Empfangsbereich Kartenleser... -
Seite 8: Bedienteil Lcd/Led Keypad
Bedienungsanleitung MB-Secure MB1000/2000/3000/4000/5000/6000 Bedienteil LCD/LED Keypad Feld für kundenspezifischen Text. Beschriftung erfolgt über Beschriftungsstreifen (Errichter). Tasten-/Anzeigefeld (AB-Tasten) Empfangsbereich Kartenleser Tasten-/Anzeigefeld (AB-Tasten); Tasten für PIN-Eingabe Anzeige- und Bedienvarianten In Abhängigkeit von der Programmierung durch den Errichter, sind die Anzeige oder die Bedienung permanent freigegeben oder es ist hierzu eine Freigabe durch einen Datenträger und/oder die PIN erforderlich. -
Seite 9: Identifikation Für Anzeige Und/Oder Bedienfreigabe
Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 Unabhängig von der globalen Programmierung für das gesamte Bedienteil können für jede einzelne LED-/Tastenkombination individuelle Freigaben definiert werden. So kann z.B. für normale Bedienfunktionen eine Identifikation über PIN oder Datenträger erforderlich sein, für die Scharf-/Unscharfschaltung eines Bereichs wird aber PIN und Datenträger benötigt. -
Seite 10: Master-Bedienteil
Bedienungsanleitung MB-Secure MB1000/2000/3000/4000/5000/6000 Master-Bedienteil Sind mehrere Bedienteile örtlich zu einer Gruppe zusammengefasst, kann eines der Bedienteile als Master- Bedienteil festgelegt werden. Die Identifikation für Anzeige und Bedienung erfolgt dann zentral an diesem Bedienteil. An den anderen zugeordneten Bedienteilen kann keine Identifikation erfolgen. Das LCD-Bedienteil arbeitet hier als Master-Bedienteil. -
Seite 11: Beschreibung Der Funktionen
Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 Beschreibung der Funktionen Multi-Tasten Innerhalb der Auswahlliste stehen Funktionen mit dem Zusatz "(multi)" zur Verfügung. Die AB-Tasten sind hierbei nicht mit einer Einzelfunktion belegt, sondern die Funktion der AB-Taste ist davon abhängig, wielange die Taste betätigt wird. Hierbei gelten folgende Vorgeben: Taste gedrückt >... - Seite 12 Bedienungsanleitung MB-Secure MB1000/2000/3000/4000/5000/6000 - Bereich Externscharf (multi): Beschreibung "Multi-Tasten" siehe weiter vorn in diesem Kapitel. Taste: Funktion 1: Externscharf / unscharf -> Umschalt-Funktion Funktion 2: Bereich löschen Funktion 3: Bereich übergehen Bei dieser Programmierung kann ein aktuell ausgelöster Bereich einmalig scharfgeschaltet (intern/extern) werden. Bsp.: Aufgrund von kurzfristigen Baumaßnahmen sind mehrere Meldergruppe innerhalb eines Bereichs permanent ausgelöst.
- Seite 13 Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 - Bereich Externscharf: Taste: Externscharf/unscharf -> Umschalt-Funktion LEDs: LED grün Die grüne LED signalisiert den aktuellen Schaltzustand des Bereichs. LED permanent ein: Bereich extern unscharf/internscharf LED permanent aus: Bereich externscharf LED rot LED permanent ein: Alarm LED blinkt (1:1):...
- Seite 14 Bedienungsanleitung MB-Secure MB1000/2000/3000/4000/5000/6000 - Bereich Test (multi): Beschreibung "Multi-Tasten" siehe weiter vorn in diesem Kapitel. Taste: Funktion 1: Gehtest Bereich ein / aus -> Umschalt-Funktion Funktion 2: Anzeigentest Bedienteil Bei diesem Test werden alle LEDs des Bedienteils bzw. des Bedienteilverbunds angesteuert. Der Test erfolgt nacheinander nach Farben (rot - gelb - grün) und wird automatisch beendet.
- Seite 15 Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 LEDs: LED grün LED permanent ein: Meldergruppe intern gesperrt LED blinkt (1:1): Meldergruppe extern gesperrt LED blinkt (7:1): Meldergruppe wird übergangen LED permanent aus: Meldergruppe entsperrt oder Bereich externscharf LED rot LED permanent ein: Meldergruppe ausgelöst/Alarm LED blinkt (1:1): Meldergruppe ausgelöst mit Erstmelde-...
- Seite 16 Bedienungsanleitung MB-Secure MB1000/2000/3000/4000/5000/6000 LEDs: LED grün LED permanent ein: Meldergruppe intern gesperrt LED blinkt (1:1): Meldergruppe extern gesperrt LED blinkt (7:1): Meldergruppe wird übergangen LED permanent aus: Meldergruppe entsperrt oder Bereich externscharf LED rot LED permanent ein: Meldergruppe ausgelöst/Alarm LED blinkt (1:1): Meldergruppe ausgelöst mit Erstmelde- Kennung LED gelb...
- Seite 17 Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 LEDs: LED grün: Normales Makro: LED leuchtet solange Aktionsliste 1 abge- arbeitet wird, danach geht die LEDs aus. Wechsel Makro: LED wird eingeschaltet beim Start der Aktions- liste 1 und bleibt eingeschaltet bis zum Start der Aktionsliste 2.
- Seite 18 Bedienungsanleitung MB-Secure MB1000/2000/3000/4000/5000/6000 - Türfreigabe (multi): Beschreibung "Multi-Tasten" siehe weiter vorn in diesem Kapitel. Taste: Diese Funktionen wirken auf die BUS-2 Teilnehmer IDENT-KEY IK3 Auswerteeinheit, ZK-Türmodul und Tagalarm Plus. Die Funktion "Dauersperren" steht für den Tagalarm Plus nicht zur Verfügung. Funktion 1: Türfreigabe/Kurzzeitfreigabe Funktion 2:...
-
Seite 19: Notizen
Bedienungsanleitung MB-Secure 1000/2000/3000/4000/5000/6000 Notizen... - Seite 20 Honeywell Security Group Novar GmbH Johannes-Mauthe-Straße 14 D-72458 Albstadt P00180-03-000-03 2014-10-06 www.honeywell.com/security/de © 2014 Novar GmbH...
