3.4.5 Service Taster / Service LED

Der Servicezugang direkt an der Zentrale wird durch drei LED (rot, blau grün) und einen Service-Taster
bereitgestellt. Im regulären Betrieb werden Betriebszustände und Fehler angezeigt. Es kann jeweils ein
Status gleichzeitig angezeigt werden. Bei mehreren Ereignissen wird der Status mit der höchsten Priorität
angezeigt. (1 ist höchste und 9 ist niedrigste Priorität).
Priorität Status
1
Bootloader aktiv
2
Bootvorgang der Applikation
Spannungsversorgung ist
4
nicht im Toleranzbereich
5
Fataler Fehler
Relais für
7
Störungsmeldungen aktiv
Spannungsversorgung ist
8
innerhalb des
Toleranzbereichs
Der Service-Taster dient dem Starten und der Navigation im Menü sowie dem Auslösen von Service-
Funktionen. Wenn das Service-Menü aktiv ist, dienen die LED in dieser Zeit der Navigation und
Rückmeldung von Serviceaufgaben. Die Menüführung wird automatisch 2 Minuten nach der letzten
Bedienung beendet. Betriebszustände und Fehlermeldungen werden erst nach Beendigung des Service-
Menüs wieder angezeigt.
89490A1 / 06.2022

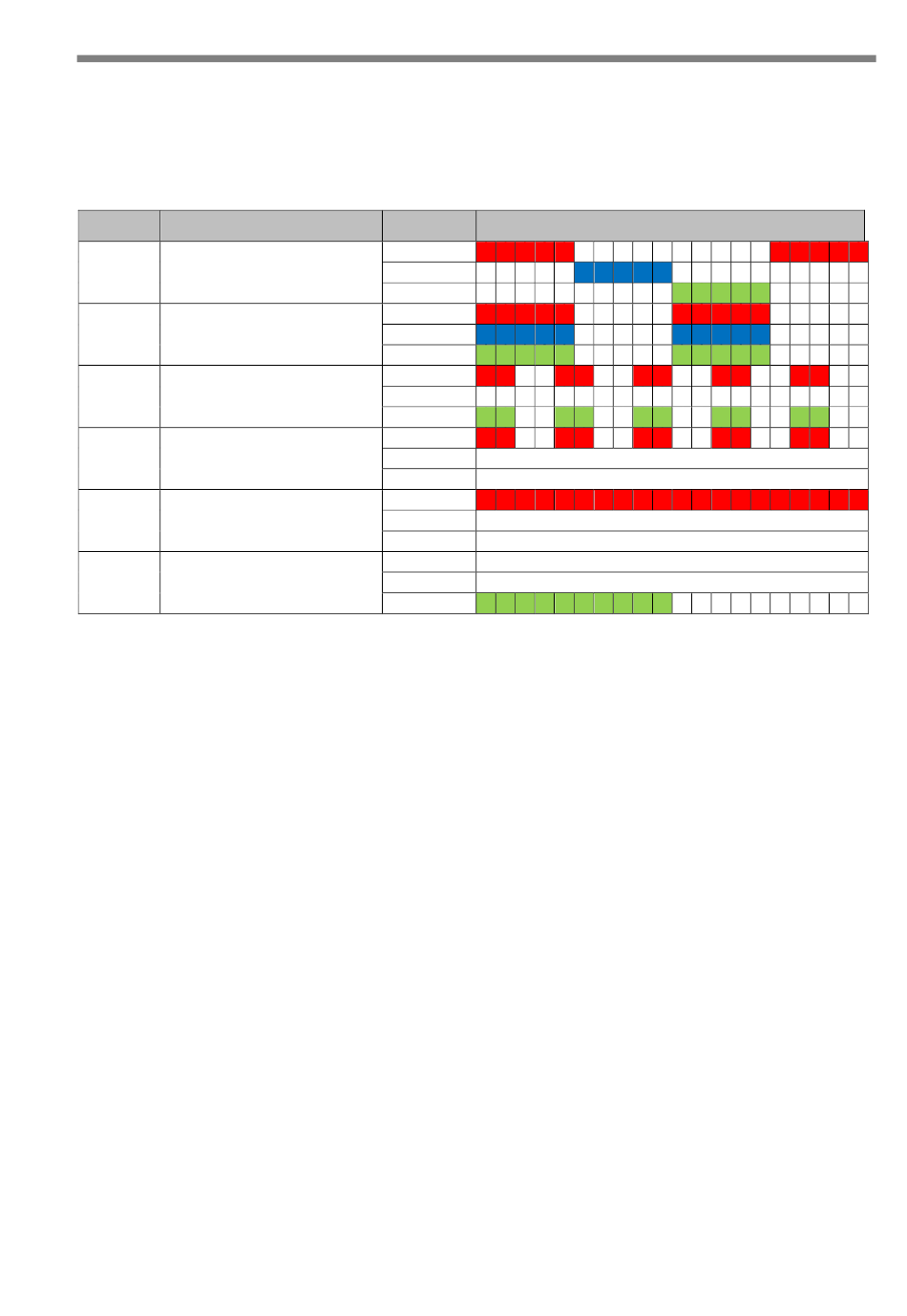

LED Blinktakt: 1 Einheit = 100 ms
Rot
Blau
Grün
Rot
Blau
Grün
Rot
Blau
Grün
Rot
Blau
Grün
Rot
Blau
Grün
Rot
Blau
Grün
Systevo Control IP+
aus
aus
aus
aus
aus
aus
17
