Systevo Control IP+
3.4 Bedienelemente und Anschlussklemmen

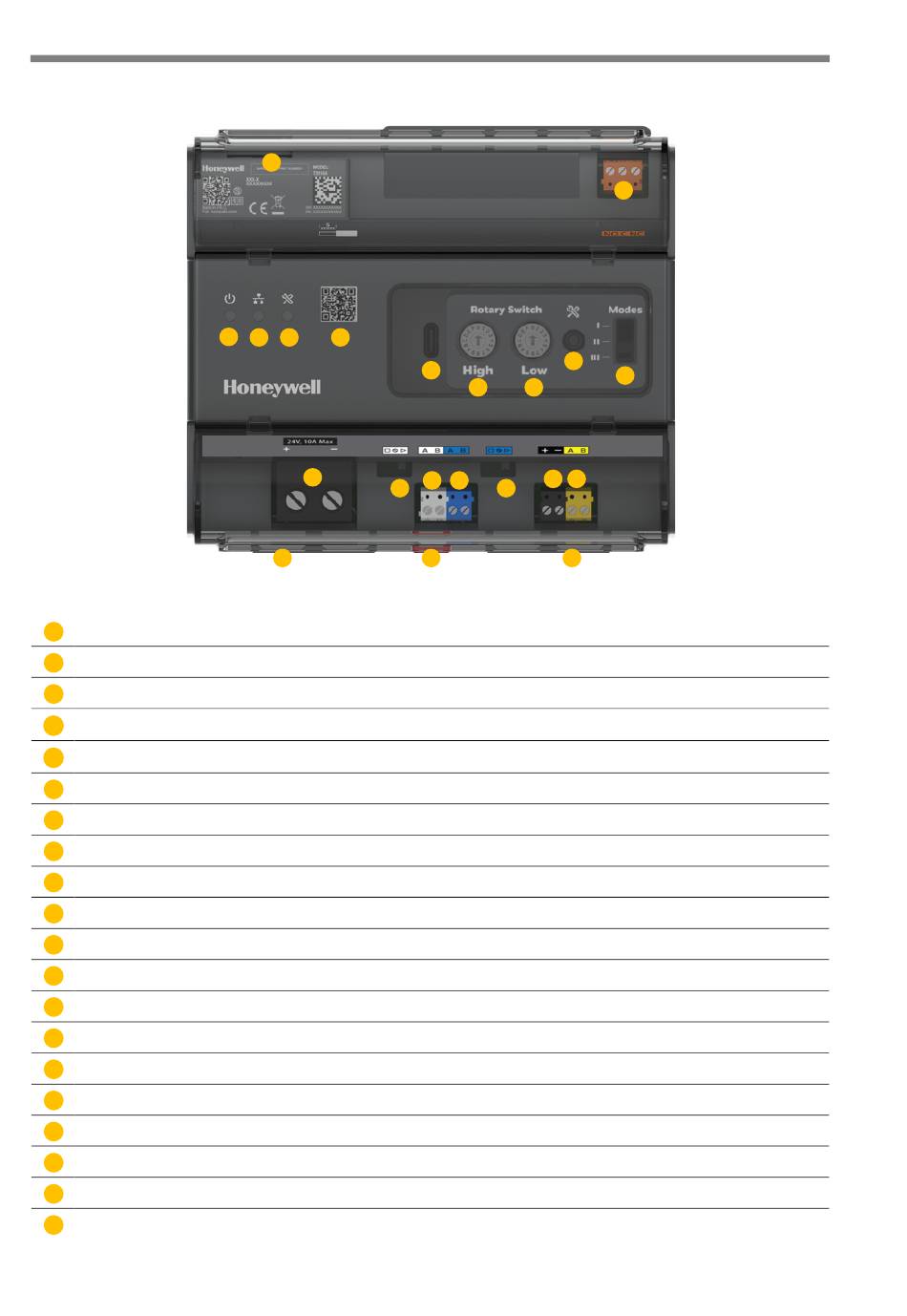

Abb. 15: Systevo Control IP+
LAN-Anschluss (2xMoPP), Verbindung zwischen System Switch und Workstation / Server
1
Störmelderelais
2
Power On Anzeige
3
Anzeige für Datenverkehr auf dem LAN-Anschluss
4
Service LED
5
QR-Code für Inbetriebnahme (z.Zt. nicht verfügbar)
6
USB-C Anschluss (z.Zt. ohne Funktion)
7
Drehschalter für Adressierung High: gibt die Zehnerstellen im Bereich 5 ... 9,A,B an.
8
Drehschalter für Adressierung Low: gibt die Einerstellen im Bereich 0 ... 9 an.
9
Service Taster
10
Mode-Switch, (z.Zt. ohne Funktion)
11
24V DC Versorgung
12
ABUS-Terminierung
13
ZBUS-Terminierung
14
ABUS Klemme
15
ZBUS Klemme
16
24VDC, (z.Zt. ohne Funktion)
17
DBUS Klemme, (z.Zt. ohne Funktion)
18
Ösen zur Fixierung der Leitungen
19
Verriegelung für Hutschiene
20
12
1
3
4
5
6
12
13
19
10
7
8
9
17
18
15
16
14
20
19
2
11
89490A1 / 06.2022
