Systevo Control IP+
3.1 Montage auf der Hutschiene
Die Befestigung ist für Standard Hutschienen vorgesehen. Der Klemm-Mechanismus erlaubt zwei
unterschiedliche Vorgehensweisen.
Werkzeuglose Montage auf der Hutschiene

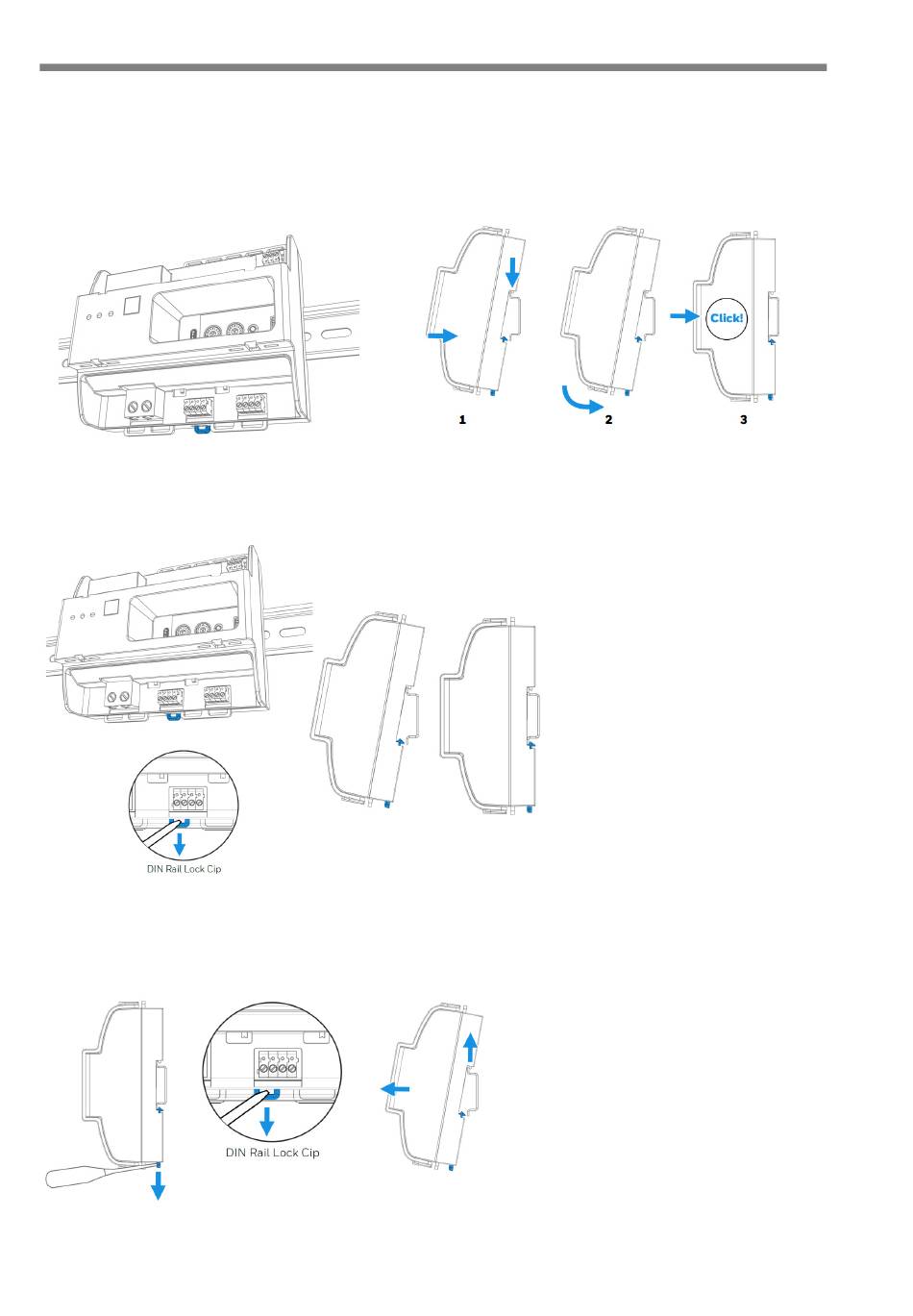

Abb. 3: Klickmontage auf einer Hutschiene
Mit Schraubendreher Klemm-Mechanismus entriegeln
Abb. 4: Befestigung auf einer Hutschiene für Wandmontage oder in Stationsverteiler
Den blau markierten Riegel mit einem Schraubendreher in die markierte Richtung ziehen und das Gerät
auf die Hutschiene auf- oder absetzen. Anschließend die Verriegelung wieder schließen.
Abb. 5: Demontage
8
89490A1 / 06.2022
