9 Einrichten der
Ladefunktionen
9.1

Ladekabelstecker

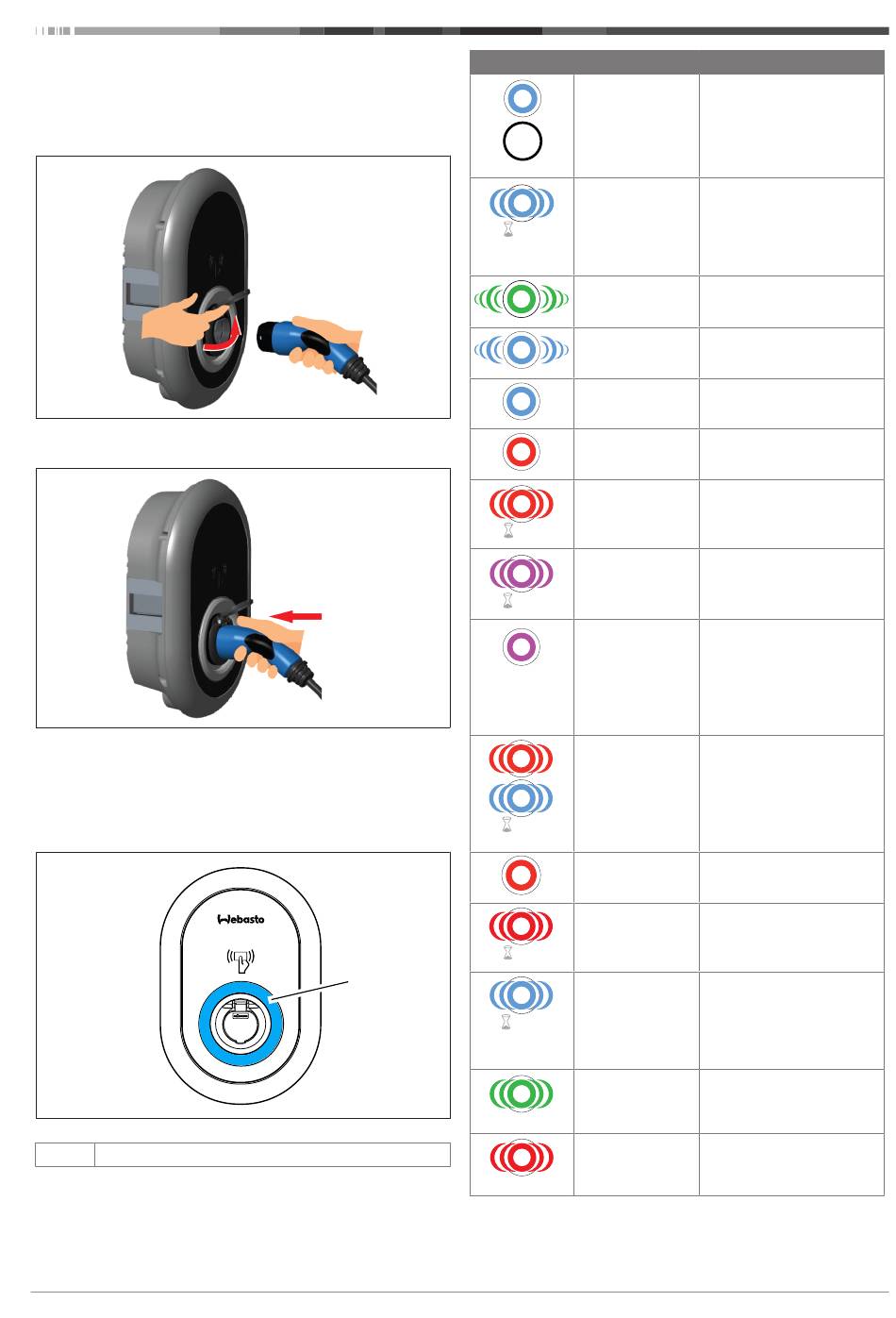

Abb. 32
1. Öffnen Sie den Klappdeckel der Ladesteckdose.
Abb. 33
2. Stecken Sie den Stecker des Ladekabels in die Ladesteckdo-
se.
9.2 Bedeutung der per LED
angezeigten Statusinformationen
Abb. 50
1 LED für Statusinformationen
5111967B OI-II Webasto Unite_DE
LED
4 sec
4 sec
4 sec
1 sec
1 sec
1
2 sec
2 x
2 x

Einrichten der Ladefunktionen | 9

Beschreibung
Leuchtet konstant Ladestation ist zum Laden
blau (oder keine bereit.
LED-Anzeige im Ladevorgang mit RFID-Kar-
Energiesparmo- te beendet.
dus)
Blinkt blau Elektrofahrzeug ist ange-
schlossen.
Ladestation wartet auf Frei-
schaltung durch Autorisie-
rung der RFID-Karte.
Pulsiert grün Authentifizierung für Lade-
vorgang liegt vor.
Pulsiert blau Ladevorgang läuft.
Leuchtet konstant Ladevorgang ist unterbro-
blau chen oder beendet.
Leuchtet konstant Störung
rot
Blinkt rot Fehler, Lüftung erforderlich.
Blinkt lila Ladestrom ist wegen Über-
temperatur auf 16 A be-
grenzt.
Leuchtet konstant Laden ist wegen Übertem-
lila peratur nicht möglich oder
Leistungsoptimierer-Strom-
begrenzung ist erreicht
oder Ladegerät ist deakti-
viert.
Blinkt rot und blau Ladestation ist reserviert.
Ladestation wartet auf
Eco Time-Intervall.
Ladestation ist im De-
lay Charge-Modus (Lade-
verzögerung).
Leuchtet konstant Firmware Update
rot
Blinkt 60 Sekun- Konfigurationsmodus für
den lang im Se- Master-Karte / Zurückset-
kundentakt rot zen lokaler Kartenlisten.
Blinkt im 2-Sekun- Wartet auf Anhalten einer
dentakt blau Benutzer-RFID-Karte am
Kartenleser oder Authentifi-
zierung/Start mit Webasto
ChargeConnect.
Blinkt 2 Mal grün Benutzer-RFID-Karte zur lo-
kalen RFID-Liste hinzuge-
fügt.
Blinkt 2 Mal rot Benutzer-RFID-Karte aus lo-
kaler RFID-Liste entfernt.
27 / 38
