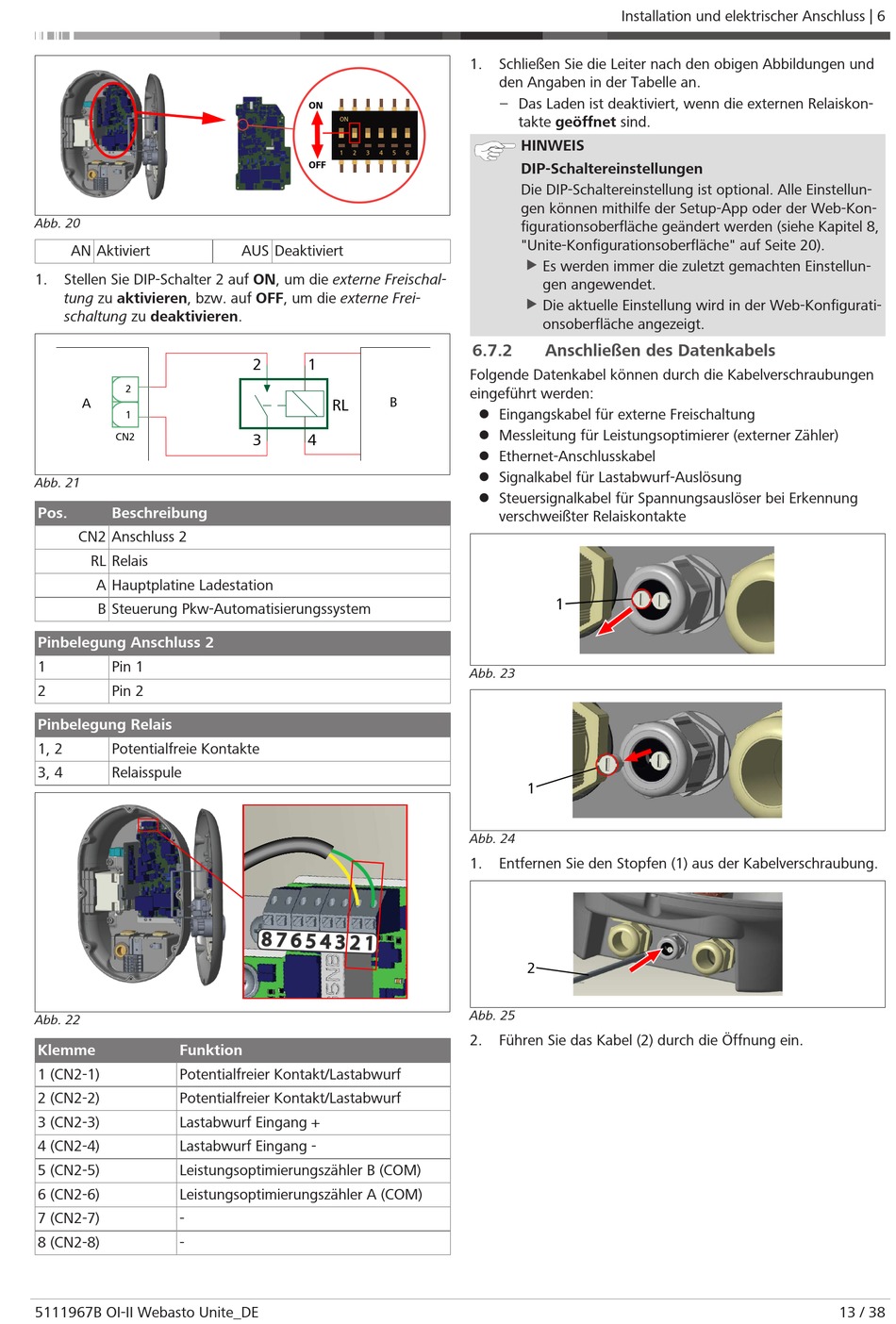

Abb. 20
AN Aktiviert
1. Stellen Sie DIP-Schalter 2 auf ON, um die externe Freischal-
tung zu aktivieren, bzw. auf OFF, um die externe Frei-
schaltung zu deaktivieren.
2
A
EVSE
1
CN2
Abb. 21
Pos. Beschreibung
CN2 Anschluss 2
RL Relais
A Hauptplatine Ladestation
B Steuerung Pkw-Automatisierungssystem
Pinbelegung Anschluss 2
1 Pin 1
2 Pin 2
Pinbelegung Relais
1, 2 Potentialfreie Kontakte
3, 4 Relaisspule
Abb. 22
Klemme Funktion
1 (CN2-1) Potentialfreier Kontakt/Lastabwurf
2 (CN2-2) Potentialfreier Kontakt/Lastabwurf
3 (CN2-3) Lastabwurf Eingang +
4 (CN2-4) Lastabwurf Eingang -
5 (CN2-5) Leistungsoptimierungszähler B (COM)
6 (CN2-6) Leistungsoptimierungszähler A (COM)
7 (CN2-7) -
8 (CN2-8) -
5111967B OI-II Webasto Unite_DE
ON
ON
1 2 3 4 5 6
OFF
AUS Deaktiviert
2 1
2 1
Carpark
Automation
B
RL
RL
System
Control
3 4
3 4
Installation und elektrischer Anschluss | 6
1. Schließen Sie die Leiter nach den obigen Abbildungen und
den Angaben in der Tabelle an.
– Das Laden ist deaktiviert, wenn die externen Relaiskon-
takte geöffnet sind.
HINWEIS
DIP-Schaltereinstellungen
Die DIP-Schaltereinstellung ist optional. Alle Einstellun-
gen können mithilfe der Setup-App oder der Web-Kon-
figurationsoberfläche geändert werden (siehe Kapitel 8,
"Unite-Konfigurationsoberfläche" auf Seite 20).
u
Es werden immer die zuletzt gemachten Einstellun-
gen angewendet.
u Die aktuelle Einstellung wird in der Web-Konfigurati-
onsoberfläche angezeigt.
6.7.2 Anschließen des Datenkabels
Folgende Datenkabel können durch die Kabelverschraubungen
eingeführt werden:
l Eingangskabel für externe Freischaltung
l Messleitung für Leistungsoptimierer (externer Zähler)
l Ethernet-Anschlusskabel
l Signalkabel für Lastabwurf-Auslösung
l Steuersignalkabel für Spannungsauslöser bei Erkennung
verschweißter Relaiskontakte
1
Abb. 23
1
Abb. 24
1. Entfernen Sie den Stopfen (1) aus der Kabelverschraubung.
2
Abb. 25
2. Führen Sie das Kabel (2) durch die Öffnung ein.
13 / 38
