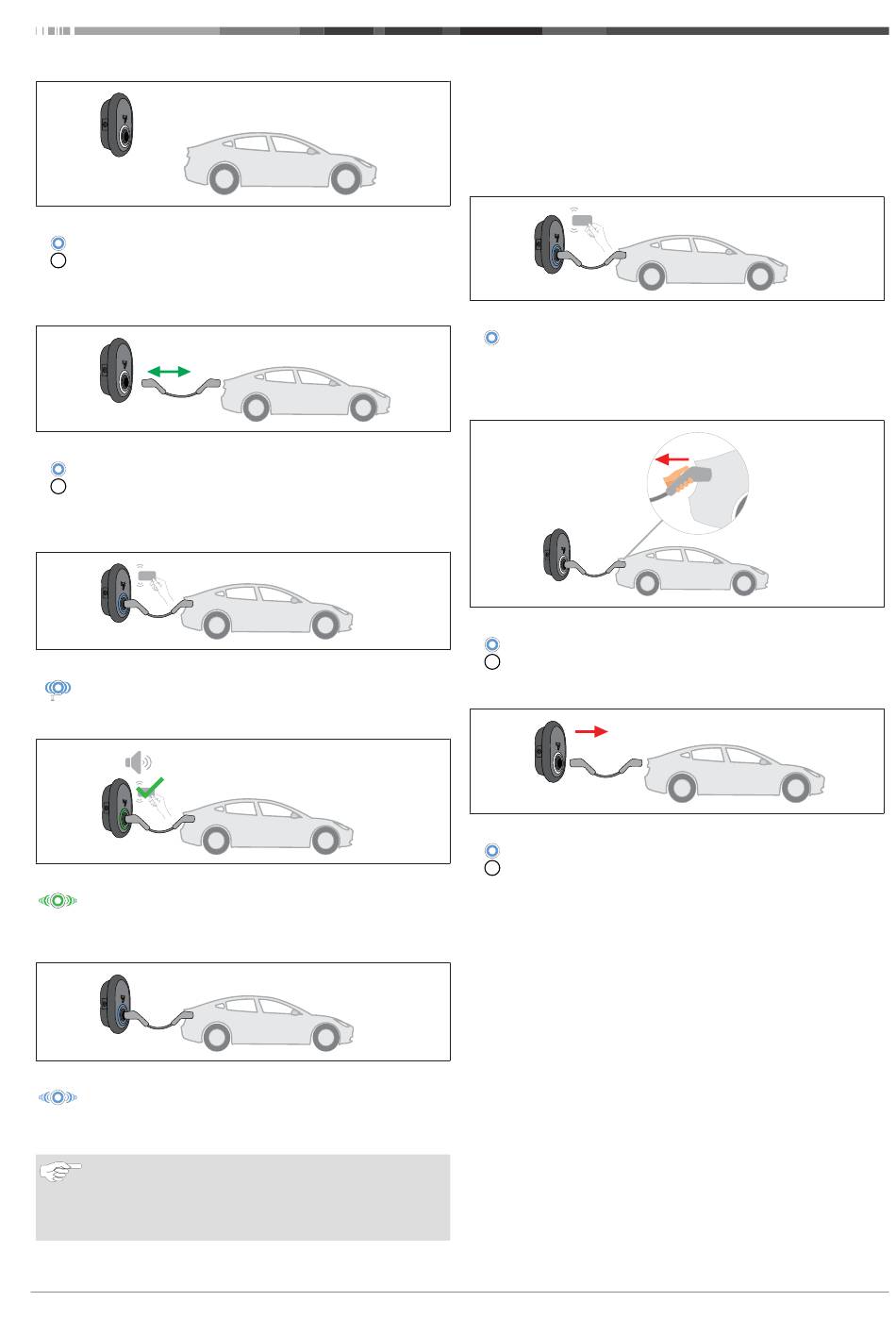

9.3.2.2 Anschließen & Laden des Fahrzeugs
Abb. 51
Leuchtet konstant blau (oder keine LED-Anzeige im
Energiesparmodus)
Stellen Sie sicher, dass Ihr Fahrzeug und die Ladestation bereit
zum Laden sind.
Abb. 52
Leuchtet konstant blau (oder keine LED-Anzeige im
Energiesparmodus)
Schließen Sie das Ladekabel an der Fahrzeugsteckdose und an
der Ladesteckdose der Ladestation an.
Abb. 59
Blinkt blau
4 sec
Halten Sie die Benutzer-RFID-Karte an den Kartenleser.
Abb. 60
Pulsiert grün
Starten Sie den Ladevorgang mit einer Karte, die zuvor autori-
siert wurde.
Abb. 53
Pulsiert blau
Der Ladevorgang startet und die LED-Kontrollleuchte pulsiert
blau.
HINWEIS
Ladevorgang erfordert eine autorisierte Karte
Wenn Sie eine nicht autorisierte Karte verwenden,
schaltet die Ladestation den Ladevorgang nicht frei.
5111967B OI-II Webasto Unite_DE
9.3.2.3 Ladevorgang beenden
Beenden Sie Ladevorgänge nur mit einer der folgenden alterna-
tiven Methoden. Versuchen Sie niemals, das Ladekabel von der
Ladestation zu trennen, während der Ladevorgang noch läuft,
ansonsten kann der Verriegelungsmechanismus beschädigt wer-
den.
Methode 1
Abb. 62
Leuchtet konstant blau
Halten Sie die RFID-Karte, mit der Sie den Ladevorgang gestar-
tet haben, an den Kartenleser.
Methode 2
Abb. 54
Leuchtet konstant blau (oder keine LED-Anzeige im
Energiesparmodus)
Trennen Sie zuerst das Ladekabel vom Fahrzeug.
Abb. 55
Leuchtet konstant blau (oder keine LED-Anzeige im
Energiesparmodus)
Trennen Sie dann das Ladekabel von der Ladestation.
9.4

Modus mit OCPP-Verbindung

LAN (Ethernet) und WLAN (Wi-Fi) nutzen den Modus mit OCPP-
Verbindung der Ladestation.
Die 4G-Konnektivität ist für die Produktvariante 5112415A op-
tional und nutzt ebenfalls den OCPP-Verbindungsmodus. Für die
Einrichtung müssen Sie eine SIM-Karte einlegen (nicht im Liefer-
umfang enthalten). Siehe Kapitel 6.14.1, "Anschluss von OCPP
über das Mobilfunknetz (optional)" auf Seite 18. Für die Konfi-
guration, siehe Kapitel 8.5, "Network Interfaces (Netzwerk-
Schnittstellen)" auf Seite 23.
Der OCPP-Verbindungsmodus ist vorkonfiguriert, sodass dieser
Modus standardmäßig verwendet wird. Zusätzlich ist die Lade-
station für das Freemode-Laden vorkonfiguriert; dabei spielt es
keine Rolle, ob das Gerät mit dem OCPP-Zentralsystem verbun-
den ist oder nicht. Während der Installation müssen Sie über die
Web-Konfigurationsoberfläche oder das OCPP-Zentralsystem
(OCPP Freemode) die Freemode-Einstellung deaktivieren.
