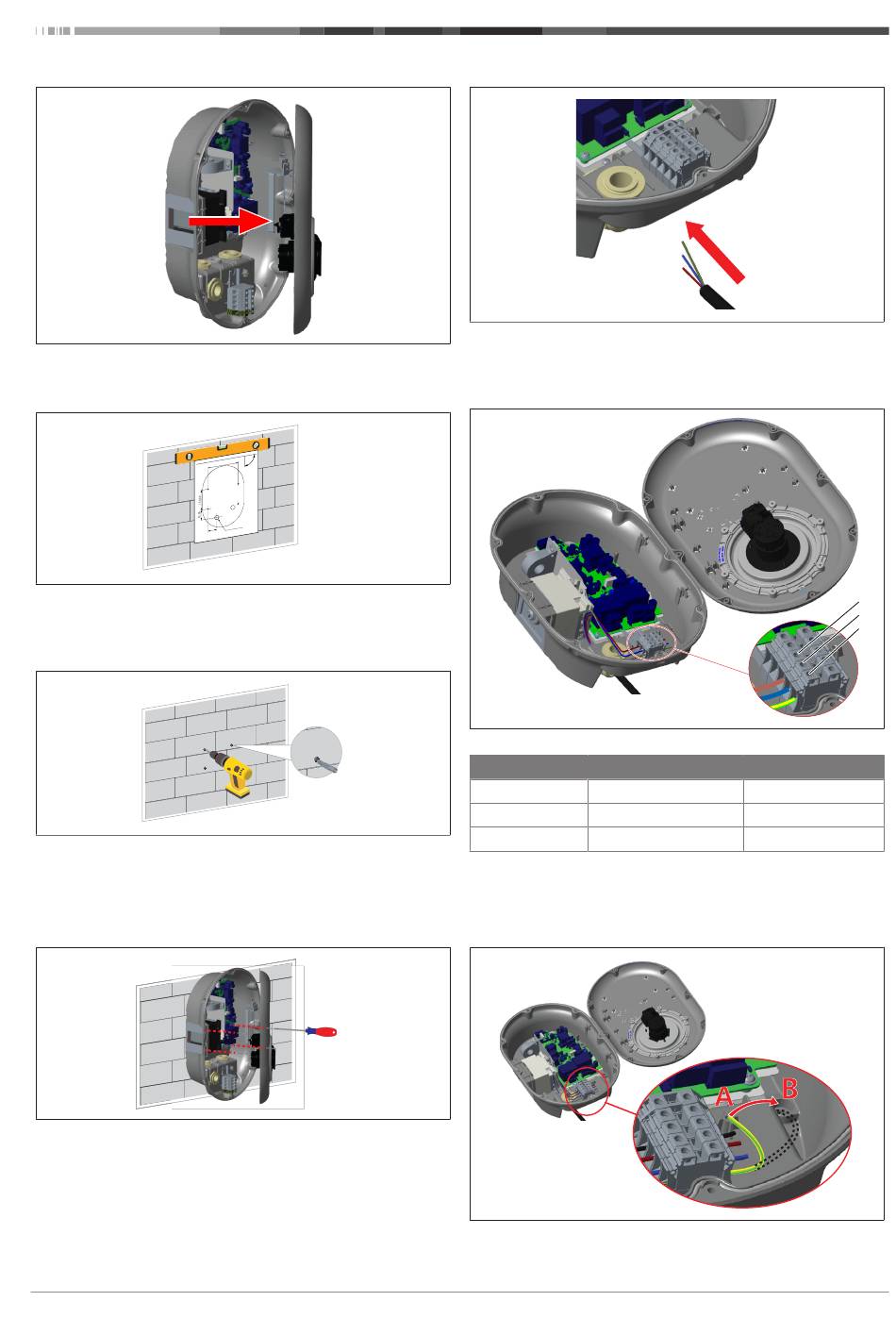

Wandmontage der Ladestation

Abb. 4
1. Öffnen Sie den Deckel der Ladestation (siehe Kapitel 6.1,
"Öffnen des Deckels der Ladestation" auf Seite 8).
US E Sp
Abb. 5
2. Richten Sie die Ladestation mithilfe der Montageschablone
an der Wand aus und markieren Sie die Positionen der Boh-
rungen.
Abb. 6
3. Bohren Sie an den markierten Punkten die Anschraubboh-
rungen mit einer Schlagbohrmaschine mit 8-mm-Bohrer in
die Wand.
4. Setzen Sie die Dübel in die Bohrungen ein.
Abb. 7
5. Richten Sie die Ladestation auf den eingesetzten Dübeln
aus und schrauben Sie sie mit den Sicherheitsschrauben (6 x
75) mithilfe eines T25-Sicherheitstorx-Schraubendrehers
fest.
5111967B OI-II Webasto Unite_DE
nm en t
l fo r al ig
iri t le ve
90 º
22 6,0 0
tle t
Ca ble ou
65 ,50
le 1/1
Pri nt sca
Installation und elektrischer Anschluss | 6
6.3

1-phasiger AC-Netzanschluss

Abb. 8
1. Führen Sie das AC-Netzkabel durch die linke Kabelver-
schraubung an der Gehäuseunterseite in die Ladestation
ein.
Abb. 9
Klemme

Funktion

1 Erdung/Schutzleiter
2 AC-Neutral
3 AC-L1
1. Stecken Sie die Leiterenden in die der Farbcodierung ent-
sprechenden Klemmen des Klemmenblocks, siehe Legende.
2. Ziehen Sie die Schrauben am Klemmenblock mit einem An-
ziehmoment von 2,5 Nm fest.
Abb. 10
3
2
1
Leitungsfarbe
Grün-Gelb
Blau
Braun
