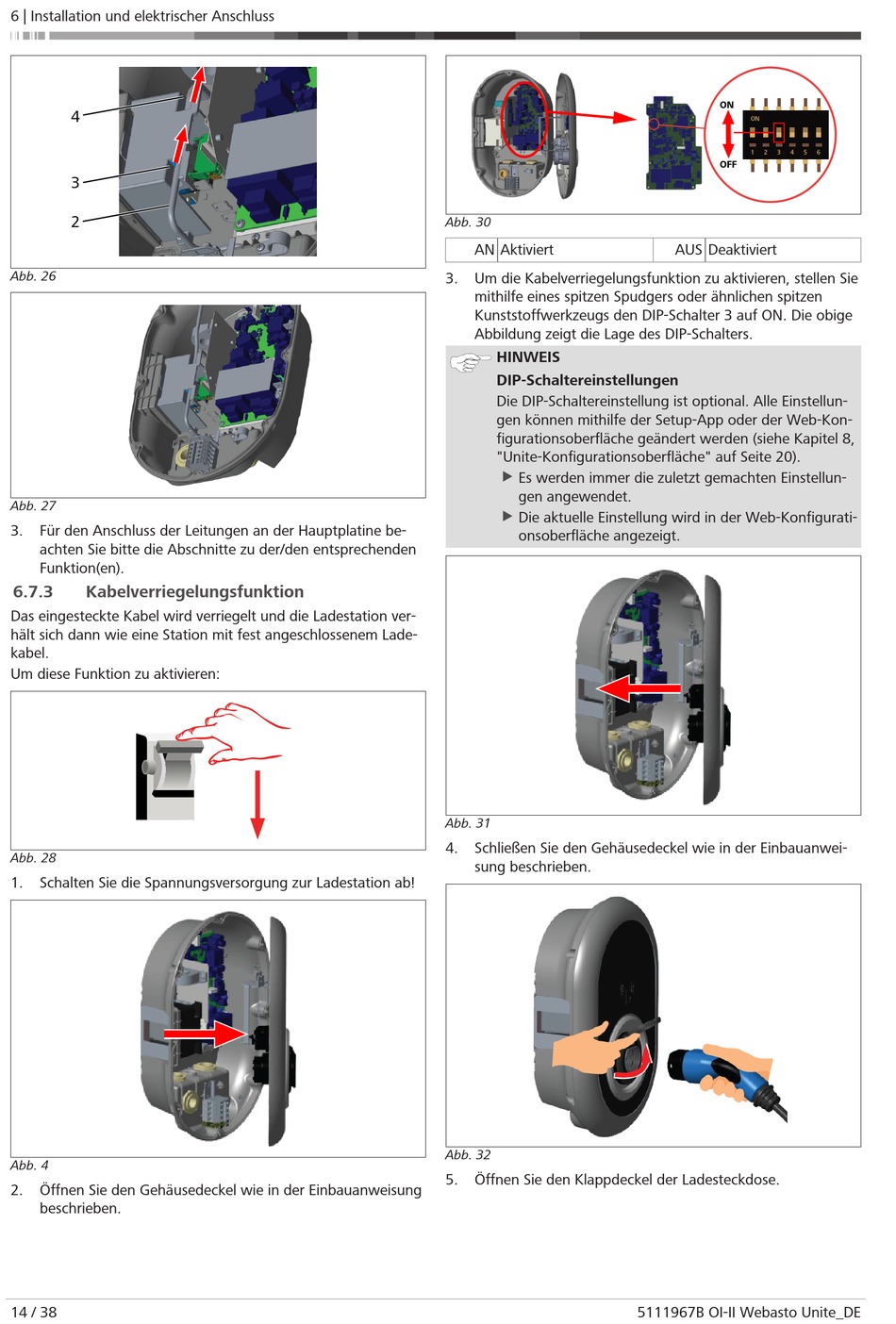

Webasto Unite Bedienungs- Und Einbauanleitung Seite 14

6 | Installation und elektrischer Anschluss
4
3
2
Abb. 26
Abb. 27
3. Für den Anschluss der Leitungen an der Hauptplatine be-
achten Sie bitte die Abschnitte zu der/den entsprechenden
Funktion(en).
6.7.3 Kabelverriegelungsfunktion
Das eingesteckte Kabel wird verriegelt und die Ladestation ver-
hält sich dann wie eine Station mit fest angeschlossenem Lade-
kabel.
Um diese Funktion zu aktivieren:
Abb. 28
1. Schalten Sie die Spannungsversorgung zur Ladestation ab!
Abb. 4
2. Öffnen Sie den Gehäusedeckel wie in der Einbauanweisung
beschrieben.
14 / 38
Abb. 30
AN Aktiviert
3. Um die Kabelverriegelungsfunktion zu aktivieren, stellen Sie
mithilfe eines spitzen Spudgers oder ähnlichen spitzen
Kunststoffwerkzeugs den DIP-Schalter 3 auf ON. Die obige
Abbildung zeigt die Lage des DIP-Schalters.
HINWEIS
DIP-Schaltereinstellungen
Die DIP-Schaltereinstellung ist optional. Alle Einstellun-
gen können mithilfe der Setup-App oder der Web-Kon-
figurationsoberfläche geändert werden (siehe Kapitel 8,
"Unite-Konfigurationsoberfläche" auf Seite 20).
u
Es werden immer die zuletzt gemachten Einstellun-
gen angewendet.
u
Die aktuelle Einstellung wird in der Web-Konfigurati-
onsoberfläche angezeigt.
Abb. 31
4. Schließen Sie den Gehäusedeckel wie in der Einbauanwei-
sung beschrieben.
Abb. 32
5. Öffnen Sie den Klappdeckel der Ladesteckdose.
ON
ON
1 2 3 4 5
OFF
AUS Deaktiviert
