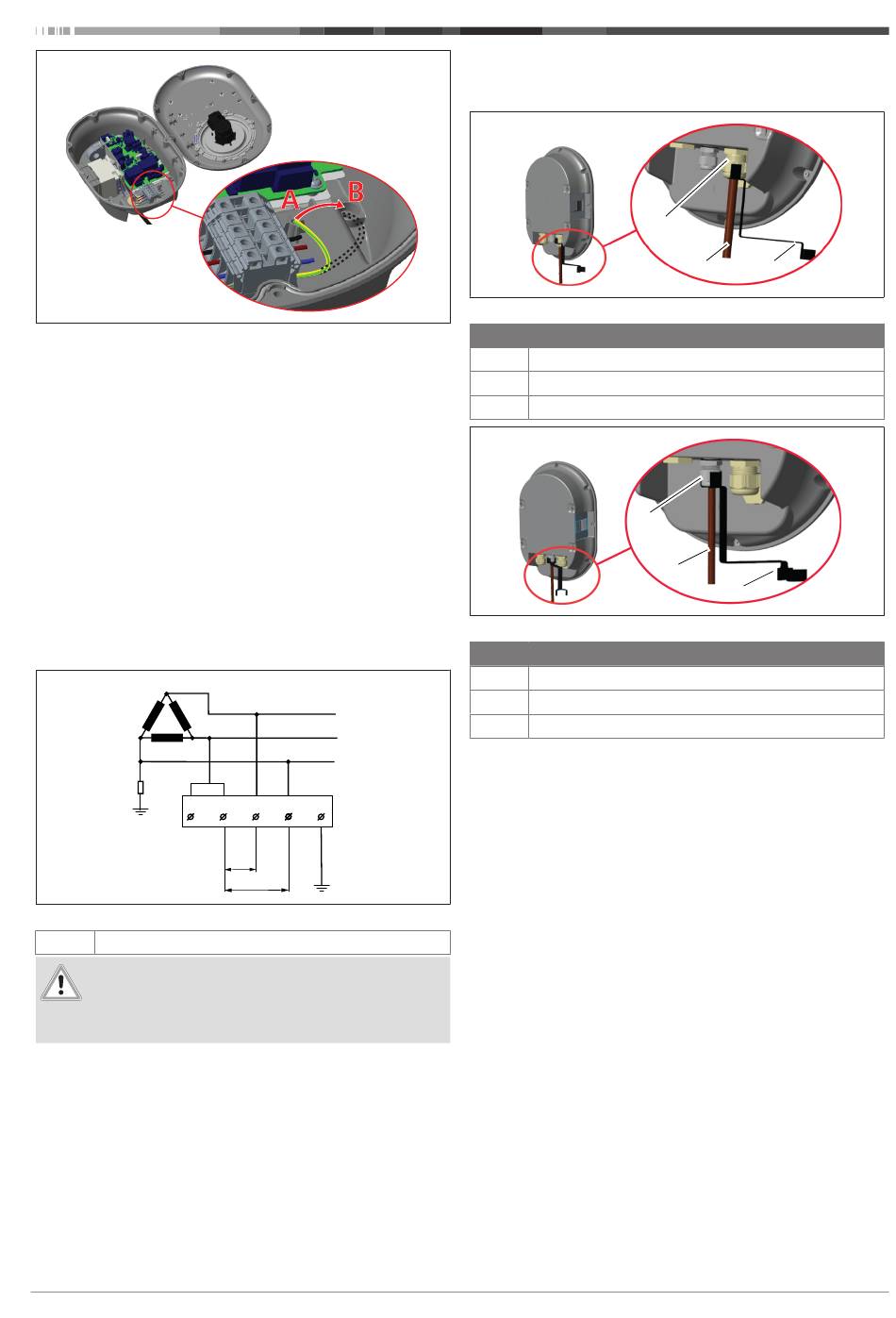

Abb. 14
3. Wenn Sie die Ladestation auf einer leitfähigen Metallober-
fläche montieren, z. B. an einer Metallsäule, müssen Sie
mithilfe einer Verlängerung des Schutzleiters (Erde) und der
Schraube unten rechts eine Erdverbindung herstellen.
4. Wechseln Sie den Anschluss der Schutzleiterverlängerung
von A auf B, um die Erdung herzustellen.
– Setzen Sie den mitgelieferten IP-Gummiring (im Zube-
hörpack) als Unterlage in das Montageloch (Position "B")
ein.
– Sichern Sie die Schutzleiterverlängerung mit der mitge-
lieferten M6 x 30 Schraube (im Zubehörpack). Diese
Schraube sichert gleichzeitig das Gerät an der leitfähigen
Metalloberfläche (wo zutreffend).
5. Ziehen Sie die Kabelverschraubungen fest und schließen Sie
den Deckel der Ladestation (Siehe Kapitel 6.5, "Verwen-
dung der Kabelverschraubungen" auf Seite 11).
L1
L2
L3
L3
Abb. 15
Schaltplan (nur bei Netzanschluss im IT-System)
WARNUNG
nur bei Netzanschluss im IT-System
Die Nennspannung darf netzseitig zwischen L1 und L2
sowie zwischen L2 und L3 maximal 230 V betragen.
1. Führen Sie den dreiphasigen Netzanschluss im IT-System
nach diesem Schaltplan aus.
2. Stellen Sie in der Web-Bedienoberfläche im Menü "Installa-
tion settings" (Installationseinstellungen) den Erdungstyp
auf "IT Grid" (IT-System) ein.
5111967B OI-II Webasto Unite_DE
L1
L2
L3
L2 L1 N G
230 V
230 V
Installation und elektrischer Anschluss | 6
6.5 Verwendung der
Kabelverschraubungen
Abb. 16
Pos.

Beschreibung

1 Kabelverschraubung für AC-Netzkabel
2 AC-Netzkabel
3 Schlüssel
Abb. 17
Pos. Beschreibung
1 Kabelverschraubung für Datenkabel
2 Datenkabel
3 Schlüssel
Gehen Sie wie folgt vor:
1. Führen Sie die Kabel (2) in das Gerät ein.
2. Ziehen Sie die Kabelverschraubungen (1) mit dem Schlüssel
(3) fest.
1
2 3
1
2
3
