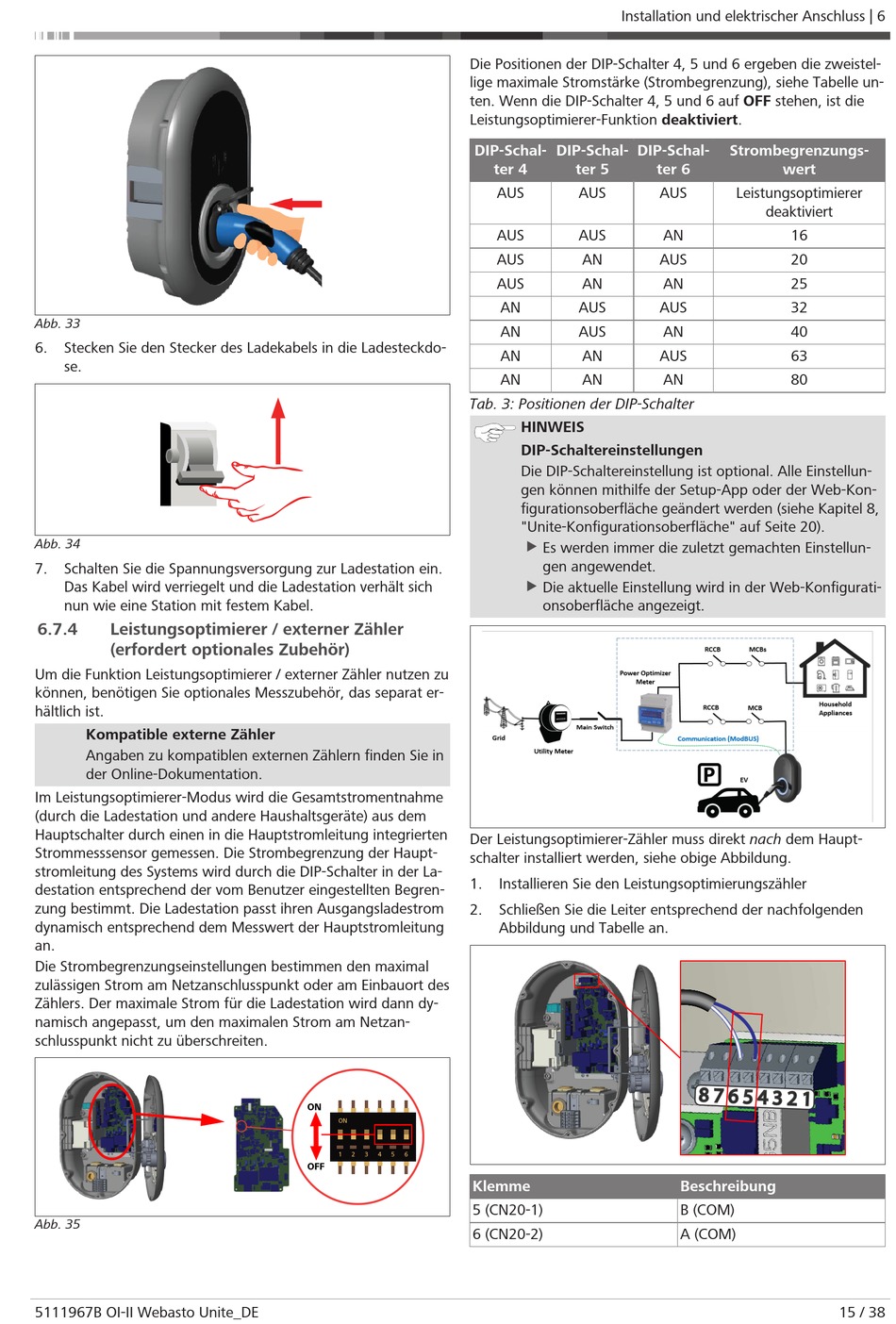

Abb. 33
6. Stecken Sie den Stecker des Ladekabels in die Ladesteckdo-
se.
Abb. 34
7. Schalten Sie die Spannungsversorgung zur Ladestation ein.
Das Kabel wird verriegelt und die Ladestation verhält sich
nun wie eine Station mit festem Kabel.
6.7.4 Leistungsoptimierer / externer Zähler
(erfordert optionales Zubehör)
Um die Funktion Leistungsoptimierer / externer Zähler nutzen zu
können, benötigen Sie optionales Messzubehör, das separat er-
hältlich ist.
Kompatible externe Zähler
Angaben zu kompatiblen externen Zählern finden Sie in
der Online-Dokumentation.
Im Leistungsoptimierer-Modus wird die Gesamtstromentnahme
(durch die Ladestation und andere Haushaltsgeräte) aus dem
Hauptschalter durch einen in die Hauptstromleitung integrierten
Strommesssensor gemessen. Die Strombegrenzung der Haupt-
stromleitung des Systems wird durch die DIP-Schalter in der La-
destation entsprechend der vom Benutzer eingestellten Begren-
zung bestimmt. Die Ladestation passt ihren Ausgangsladestrom
dynamisch entsprechend dem Messwert der Hauptstromleitung
an.
Die Strombegrenzungseinstellungen bestimmen den maximal
zulässigen Strom am Netzanschlusspunkt oder am Einbauort des
Zählers. Der maximale Strom für die Ladestation wird dann dy-
namisch angepasst, um den maximalen Strom am Netzan-
schlusspunkt nicht zu überschreiten.
Abb. 35
5111967B OI-II Webasto Unite_DE
Die Positionen der DIP-Schalter 4, 5 und 6 ergeben die zweistel-
lige maximale Stromstärke (Strombegrenzung), siehe Tabelle un-
ten. Wenn die DIP-Schalter 4, 5 und 6 auf OFF stehen, ist die
Leistungsoptimierer-Funktion deaktiviert.
DIP-Schal-
Tab. 3: Positionen der DIP-Schalter
Der Leistungsoptimierer-Zähler muss direkt nach dem Haupt-
schalter installiert werden, siehe obige Abbildung.
1.
2.
ON
ON
1 2 3 4 5 6
OFF
Klemme
5 (CN20-1)
6 (CN20-2)
Installation und elektrischer Anschluss | 6
DIP-Schal- DIP-Schal-
ter 4 ter 5 ter 6
AUS AUS AUS
AUS AUS AN
AUS AN AUS
AUS AN AN
AN AUS AUS
AN AUS AN
AN AN AUS
AN AN AN
HINWEIS
DIP-Schaltereinstellungen
Die DIP-Schaltereinstellung ist optional. Alle Einstellun-
gen können mithilfe der Setup-App oder der Web-Kon-
figurationsoberfläche geändert werden (siehe Kapitel 8,
"Unite-Konfigurationsoberfläche" auf Seite 20).
u
Es werden immer die zuletzt gemachten Einstellun-
gen angewendet.
u
Die aktuelle Einstellung wird in der Web-Konfigurati-
onsoberfläche angezeigt.
Installieren Sie den Leistungsoptimierungszähler
Schließen Sie die Leiter entsprechend der nachfolgenden
Abbildung und Tabelle an.
Strombegrenzungs-
wert
Leistungsoptimierer
deaktiviert
16
20
25
32
40
63
80
Beschreibung
B (COM)
A (COM)
15 / 38
