Gasartabhängiger Be-
trieb
6.4 Überwachung des Betriebszustands
Betriebsanzeige über
LED
• Zubehörausgang 2: Ein angeschlossenes Flutventil wird angesteuert, wenn Flut-
freigabe über den Zubehöreingang 2 erteilt wurde.
Analogausgang
Über den Analogausgang kann eine drehzahlproportionale Spannung (0-10 VDC
entspricht 0 - 100 % *f
end
ausgang können über DCU, HPU oder PC zusätzliche Funktionen (wahlweise
Strom/Leistung) zugeordnet werden.
Bei Gaslast und hoher Drehzahl wird der Rotor durch Reibung stark aufgeheizt. Zur
Vermeidung von Überhitzung ist in der TC 100 eine Leistungs-Drehzahl-Kennlinie
implementiert, wobei die Pumpe bei jeder Drehzahl mit der maximal zulässigen
Gaslast ohne die Gefahr einer Schädigung betrieben werden kann. Die Maximal-
leistung ist gasartabhängig. Um das Leistungsvermögen der Pumpe bei jeder Gas-
art voll auszuschöpfen, stehen zwei Kennlinien zur Verfügung.
• "Gasmodus 0" (Werkseinstellung) für Gase mit der Molekülmasse ≥ 40, z. B. Ar
• "Gasmodus 1" für alle leichteren Gase.
Gefahr der Zerstörung der Pumpe
Das Pumpen von Gasen mit der Molekülmasse ≥ 40 im falschem Gasmodus kann zur
Zerstörung der Pumpe führen.
Auf korrekt eingestellten Gasmodus achten.
Vor Einsatz von Gasen mit größeren Molekülmassen Pfeiffer Vacuum kontaktieren.
D
D-C = Gas mode «0»
B-A = Gas mode «1»
Frequenz

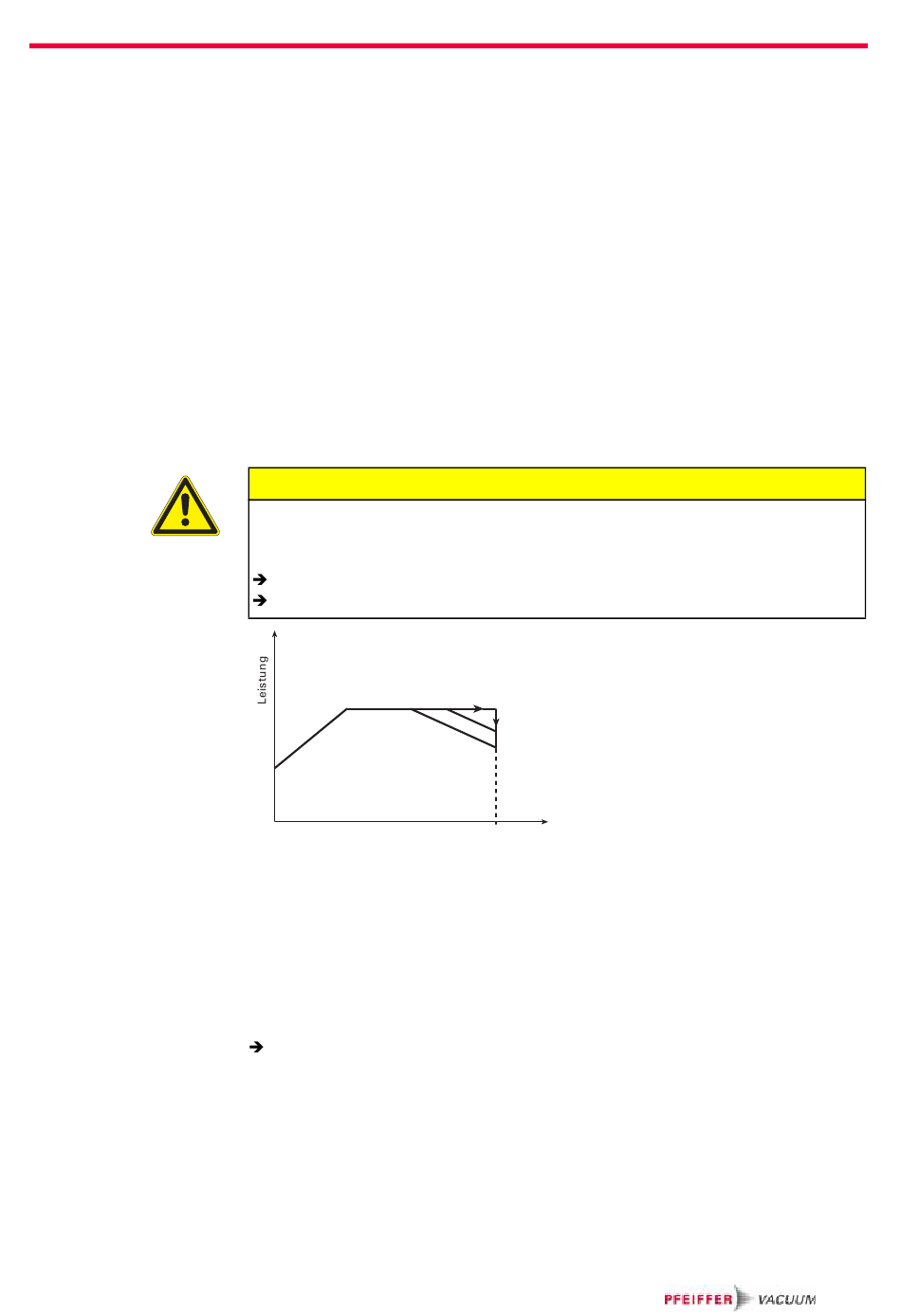

Abb. 7: Leistungskennlinie Gas Mode
• Einstellungen sind über die RS485 der TC 100 mit DCU, HPU oder PC möglich.
• Eckpunkte der Leistungskennlinie (siehe S. 34, Kap. 13)
Der Hochlauf der Turbopumpe wird immer unter Maximalleistung betrieben, um
die Hochlaufzeit zu minimieren. Mit Erreichen der Solldrehzahl wird automatisch
auf die gewählte Leistungskennlinie umgeschaltet. Bei Überschreiten der gasartab-
hängigen Maximalleistung wird die Drehzahl der Turbopumpe reduziert, bis ein
Gleichgewicht zwischen zulässiger Leistung und Gasreibung erreicht wird.
Um Drehzahlschwankungen zu vermeiden, empfiehlt Pfeiffer Vacuum die
Gleichgewichtsfrequenz oder eine etwas niedrigere Frequenz im Drehzahlstell-
betrieb einzustellen.
LEDs an der TC 100 zeigen grundlegende Betriebszustände der Turbopumpe und
der Antriebselektronik an. Eine differenzierte Fehler- und Warnungsanzeige ist nur
bei Betrieb mit DCU oder HPU möglich.
) abgeriffen werden (Belastung R ≥ 10 kΩ). Dem Analog-
VORSICHT
B
Hochlauf
A
C
f nom
Betrieb
21
