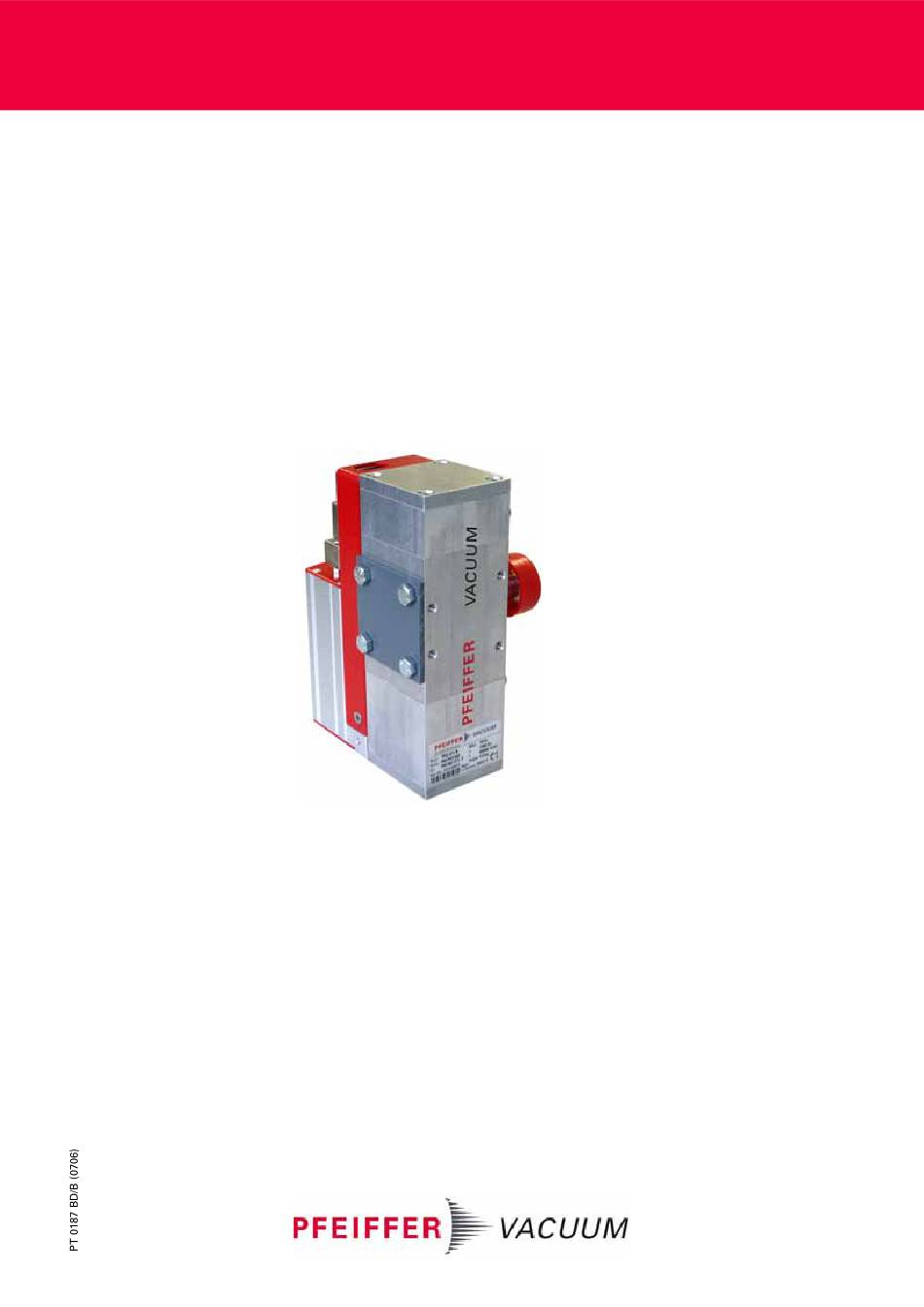

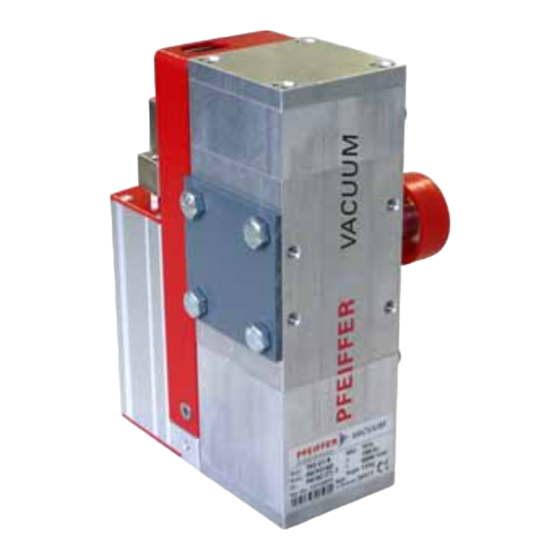

- Seite 1 Betriebsanleitung • Operating Instructions Original-Betriebsanleitung CompactTurbo™ TurboDrag Pumpe TPD 011 N...
- Seite 2 Anschlüsse an der Turbopumpe ......10 Pfeiffer Vacuum Anzeige- und Bediengeräte oder PC anschließen 12 Fernbedienung anschließen .
- Seite 3 Zu dieser Anleitung 1 Zu dieser Anleitung 1.1 Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Betriebsanleitung beschreibt das benannte Produkt in seiner Funktion und vermit- telt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Be- schreibung erfolgt nach den geltenden EU-Richtlinien.
- Seite 4 Zu dieser Anleitung Piktogramm Verbot einer Handlung oder Tätigkeit im Zusammenhang Definitionen mit einer Gefahrenquelle, deren Missachtung zu schwer- wiegenden Unfällen führen kann. Warnung vor der mit dem Symbol dargestellten Gefahr. Gebot einer Handlung oder Tätigkeit im Umgang mit ei- ner Gefahrenquelle, deren Missachtung zu schwerwie- genden Unfällen führen kann.
- Seite 5 HINWEIS Installation und Betrieb von Zubehör Pfeiffer Vacuum Pumpen können mit einer Reihe von angepasstem Zubehör ausge- stattet werden. Installation, Betrieb und Instandhaltung von Anschlussgeräten sind detailliert in Betriebsanleitungen der Einzelkomponenten beschrieben. Informationen zu Betriebsanleitungen von Komponenten siehe Kapitel "Zubehör".
- Seite 6 Kräfte auf die Pumpe einwirken • Anschluss an Netzteile mit Erdung eines Pols der Gleichspannung • Die Verwendung von Zubehör- oder Ersatzteilen, die nicht in dieser Anleitung genannt oder durch Pfeiffer Vacuum autorisiert wurde. 3 Transport und Lagerung 3.1 Transport Transportbehältnis der Vakuumpumpen wiederverwenden.
- Seite 7 Y = Beliebige Einbaulage D = "Drag"-Pumpe für den Feinva- N = Integriertes Netzteil kuumbereich Zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum im- mer alle Angaben des Typenschildes bereithalten. D-35614 Asslar PM 063 265 -T TMH 261 P Oil: Mod.:...
- Seite 8 Produktbeschreibung 4.2 Funktion Die Pumpen CompactTurbo™ TPD 011 N bilden mit der Antriebselektronik TC 100 eine Einheit. Die Spannungsversorgung erfolgt über das integrierte Netzteil. Rotor, Hochvakuumflansch Integriertes Netzteil Antriebselektronik TC 100 18 Vorvakuumflansch X1 Netzanschluss X1 X3 Anschlussstecker X3 Abb. 2: Ansicht CompactTurbo™ TPD 011 N Kühlung •...
- Seite 9 • Die für den Einsatzbereich genannten Umgebungsbedingungen. • Die Temperatur des Hochvakuumflanschs darf 120 °C nicht überschreiten. • Die Bodenbefestigung der Pumpe ist nur nach Rücksprache mit Pfeiffer Vacuum zulässig. • Das Einsetzen der Pumpen in Anlagen, von denen stoßartige Belastungen und Vibrationen oder periodische Kräfte auf die Pumpe einwirken, ist nicht zulässig.
- Seite 10 4 Pratzen verwenden. Die Pratzen in drei Schritten über Kreuz anziehen. Anzugsdrehmoment: 5 Nm. 5.4 Anschlüsse an der Turbopumpe Der Anschluss von Pfeiffer Vacuum Anzeige- und Bediengeräten und wahlweise zwei Zubehörgeräten ist mit der Anschlussbox TCS 010 möglich. TC 100 TCS 010...
- Seite 11 Installation Vorvakuumseite an- Empfehlung: Als Vorvakuumpumpe eine trockenverdichtende Membranpumpe oder Drehschieberpumpen aus dem Pfeiffer Vacuum Programm einsetzen. Die Vor- schließen vakuumpumpe muss einen Vakuumdruck von ≤ 5 mbar erzeugen. WARNUNG Gesundheitsschäden durch giftige Gase Prozessgase können gesundheitsschädigend und umweltverschmutzend sein.
- Seite 12 Installation 5.5 Pfeiffer Vacuum Anzeige- und Bediengeräte oder PC anschließen USB/RS485-converter RS-232 TIC 001 RS-485 TC 100 TC 100 HPU 001 TC 100 + TCS 010 Abb. 3: Serielle Schnittstelle RS485 anschließen Über den Anschluss mit der Bezeichnung ”RS485“ an der Anschlussbox TCS 010 ist die Anbindung eines externen Bedienteils (DCU oder HPU 001) oder eines ex- ternen Rechners möglich.
- Seite 13 Installation VORSICHT Gefahr eines elektrischen Schlags Die Isolationsmaßnahmen des Bussystems sind nur für die Verwendung von Sicher- heitskleinspannungen ausgelegt. Nur geeignete Geräte an das Bussystem anschließen. Die Verbindungen sind nach Spezifikation der Schnittstelle RS485 aufzubauen. Alle Geräte mit D+ (pin 5 / RS485) und D- (pin 7 / RS485) am Bus anschließen. •...
- Seite 14 Installation Pinbelegung und Bezugsspannung Funktion des Ste- Pin Funktion ckers X3 +24 V ± 5 % Versorgungsspannung (I = 4,2 A; I = 4,6 A) dauer Masse (Ground) Bezugsmasse für alle Ein- und Ausgänge Eingänge Pin Funktion Offen (low) Geschlossen (high) Remote: Priorität der Schnitt- Local: Priorität der Eingänge Remote / Local...
- Seite 15 Installation 5.7 Anschlussplan TC Externe Beschaltung TC 100 Remote/Local Remote/Local Zubehör 1 Zubehör 1 Zubehör 2 Flutventil Zubehör 2 Lüfter Pumpstand Relais Pumpstand Standby/Reset Standby/Reset 24 VDC* 24 VDC* Flutventil Lüfter Relais Zubehörausgang 1 24 VDC/max. 200 mA Zubehörausgang 1 Zubehörausgang 2 24 VDC/max.
- Seite 16 Folgende Betriebsarten sind möglich: • Betrieb ohne Bedieneinheit • Betrieb über Fernbedienung • Betrieb über RS485 mit Pfeiffer Vacuum Anzeige- und Bediengerät oder PC 6.2 Inbetriebnahme Folgende Einstellungen sind werkseitig fest in der TC 100 programmiert. • Anlaufzeit: 8 min •...
- Seite 17 Betrieb Für den Betrieb mit einem Pfeiffer Vacuum Anzeige- und Bediengerät folgende Dokumente beachten: • Betriebsanleitung DCU • Betriebsanleitung HPU 001 • Pumpenbetrieb mit DCU Betrieb mit Fernbe- Fernbedienung ist über den 15-poligen D-Sub-Anschluss mit der Bezeichnung ”X3“ an der TC 100 möglich. Die Eingänge 2 - 6 werden aktiviert, wenn man sie mit dienung +24 VDC* an Pin 7 (aktiv high) verbindet (siehe S.
- Seite 18 Das Pumpen von Gasen mit der Molekülmasse ≥ 40 im falschem Gas Mode kann zur Zerstörung der Pumpe führen. Auf korrekt eingestellten Gas Mode achten. Vor Einsatz von Gasen mit größeren Molekülmassen Pfeiffer Vacuum kontaktieren. Hochlauf D-C = Gas mode «0»...
- Seite 19 HINWEIS Haftungsausschluss Für Schäden und Betriebsstörungen, die aufgrund unsachgemäß ausgeführter War- tung entstehen, übernimmt Pfeiffer Vacuum keine Haftung für Personen- oder Materi- alschäden. Der Haftungs- und Gewährleistungsanspruch erlischt. 7.1 Wartungsintervalle und -zuständigkeiten • Turbopumpe außen mit fusselfreiem Tuch und wenig Industriealkohol reinigen.
- Seite 20 – Pfeiffer Vacuum Service verständigen. – Kürzere Wechselintervalle bei extremen Belastungen oder unreinen Prozes- sen abklären. • Für alle anderen Reinigungs, Wartungs- oder Instandsetzungsarbeiten wenden Sie sich bitte an Ihre zuständige Pfeiffer Vacuum Servicestelle. 7.2 Betriebsmittelspeicher ersetzen WARNUNG Vergiftungsgefahr durch Kontakt mit gesundheitsschädlichen Stoffen.
- Seite 21 Wartung / Austausch Verschlussdeckel 33 Innensechskantschraube 39 Schmiermittelspeicher Neuen Schmiermittelspeicher in die Turbopumpe einsetzen. Die Filzscheibe mit den zwei Nasen muss zur Pumpenmitte zeigen. Verschlussdeckel mit O-Ring einschrauben. Mit dem Verschlussdeckel wird der Betriebsmittelspeicher in die richtige axiale Position gebracht. Schmiermittelspeicher der gegenüberliegenden Lagerseite analog wechseln.
- Seite 22 Wartung / Austausch 7.3 Antriebselektronik austauschen VORSICHT Gefahr von Schäden an Pumpe und Antrieb Auch nach Abschalten der Netzversorgung liefert die nachlaufende Turbopumpe elektri- sche Energie. Es besteht die Gefahr eines Masseschlusses beim vorzeitigen Trennen von Pumpe und Antriebselektronik. Antriebselektronik niemals bei bestehender Netzverbindung oder laufendem Rotor von der Pumpe trennen.
- Seite 23 Wartung / Austausch 7.4 Integriertes Netzteil austauschen Vakuumpumpe ausschalten, auf Atmosphärendruck fluten und abkühlen lassen. Vakuumpumpe ggf. aus der Anlage ausbauen. Netzstecker vom Netzteil abziehen. Netzteil 10b Befestigungsschraube X3 Anschlussstecker X3 Anschlussstecker X3 von der Antriebselektronik abschrauben und abnehmen. 8e Befestigungsschraube Innensechskantschrauben 8e der Netzteilbefestigung herausschrauben.
- Seite 24 Wartungshinweise beachten und Pfeiffer Vacuum Service verständigen. Turbopumpe auf Verschmutzungen und Feuchtigkeit überprüfen. Turbopumpe außen mit fusselfreiem Tuch und wenig Industriealkohol reinigen. Ggf. Turbopumpe durch den Pfeiffer Vacuum Service komplett reinigen lassen. Ggf. Lagerwechsel durchführen lassen. Dabei die Gesamtlaufzeit beachten. Betriebsmittelspeicher wechseln.
- Seite 25 HPU möglich – Erdschluss der Versorgungsspan- Rote LED an der TC 100 blinkt Netzteilspannung überprüfen nung Netzteilspannung auf Erdschluss überprü- – Netzausfall Netzanschluss des Netzteils überprüfen Steht kein Pfeiffer Vacuum Bediengerät zur Verfügung bitte den Pfeiffer Vacuum Service verstän- digen.
- Seite 26 Mikrobiologisch, explosiv oder radioaktiv kontaminierte Geräte werden grundsätz- lich nicht angenommen. "Schadstoffe" sind Stoffe und Verbindungen entsprechend der Gefahrstoff-Verordnung in der derzeit gültigen Fassung. Bei kontaminierten Pumpen oder bei Fehlen der Unbedenklichkeitserklärung führt Pfeiffer Vacuum kostenpflichtig eine Dekontamination durch. Einsendung kontaminierter Pumpen oder Geräte Pumpe durch Spülen mit Stickstoff oder trockener Luft neutralisieren.
- Seite 27 Ersatzteile TPD 011 N 11 Ersatzteile TPD 011 N Pos. Benennung Größe Bestellnummer Bemerkungen Stück Bestellmenge Netzteil (OPS 040) PM 051 973 -X nur für TPD 011 N Antriebselektronik TC 100 PM C01 692 A Gehäusedeckel 55x55x7 PM 073 943 A Betriebsmittelspeicher PM 083 373 -T beidseitig;...
- Seite 28 230 V, DN 16 ISO-KF PM Z01 205 PM 0263 BN TVV 001 Vorvakuumventil 115 V, DN 16 ISO-KF PM Z01 206 Zubehör allgemein Pfeiffer Vacuum Protokoll RS232/RS485 PM 0488 BN Schnittstellenprotokoll TIC 001 Schnittstellenkonverter RS232 in RS485 PM 051 054 -T...
- Seite 29 Technische Daten 13 Technische Daten Größe TPD 011 N Anschlussflansch (Eingang) DN 25 ISO Anschlussflansch (Ausgang) DN 16 ISO-KF / G 1/8" Flutanschluss kein Anschluss Drehzahl ±2% 90000 1/min Hochlaufzeit 0,9 min Enddruck < 5·10 mbar Vorvakuum max. für N 25 mbar Vorvakuum max.
- Seite 30 Technische Daten 13.1 Maßbilder 168.4 97.30 DN 25 ISO-KF DN 16 ISO-KF / G1/8"...
- Seite 31 Zusätzlich entspricht das unten aufgeführte Produkt allen einschlägigen Bestim- mungen der EG-Richtlinie "Elektromagnetische Verträglichkeit" 2004/108/EG . Bevollmächtigter für die Zusammenstellung der technischen Unterlagen ist Herr Jörg Stanzel, Pfeiffer Vacuum GmbH, Berliner Straße 43, 35614 Aßlar. TPD 011 N Angewendete Richtlinien, harmonisierte Normen und angewendete, nationale...
