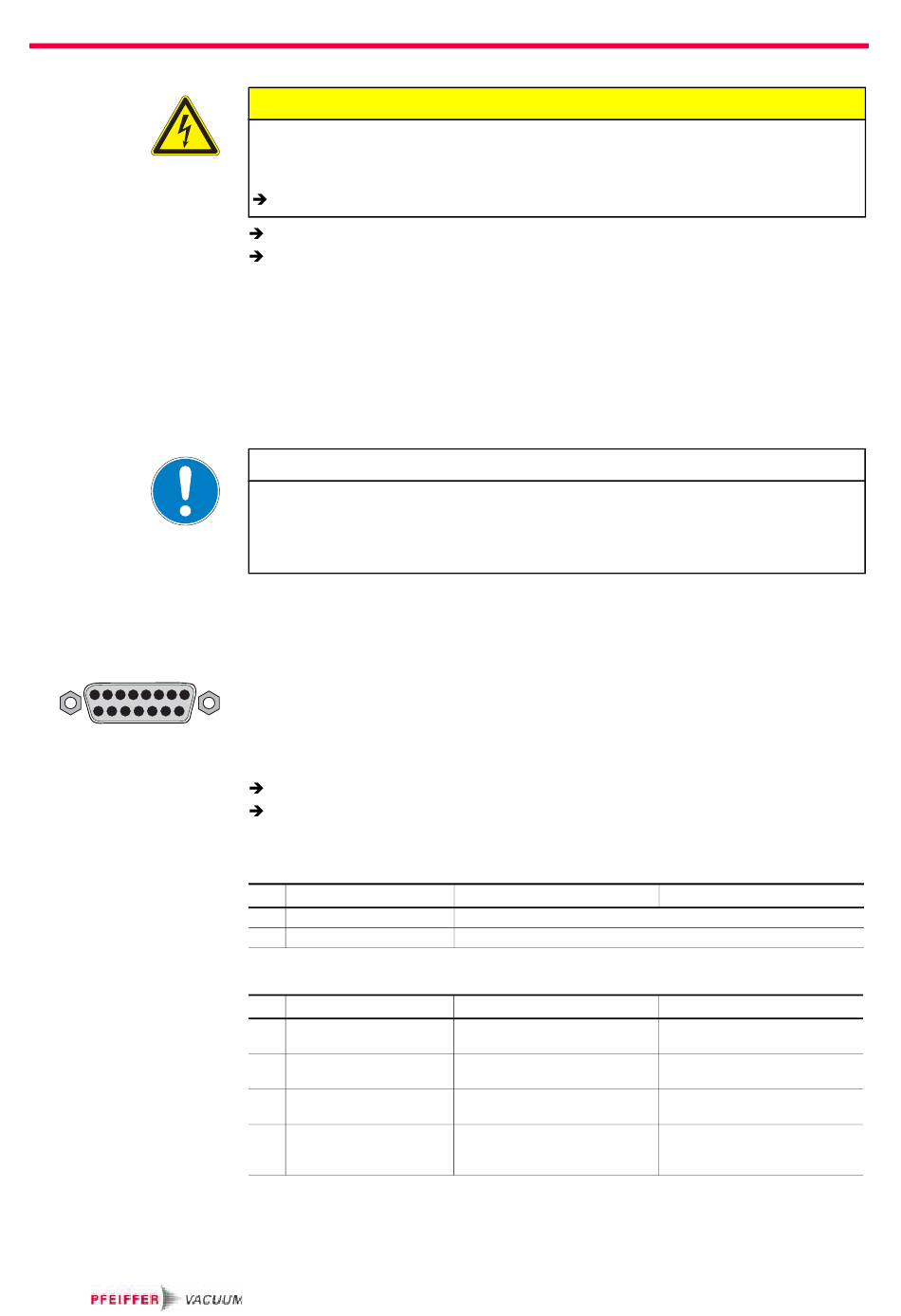

Installation
5.6 Fernbedienung anschließen
8
1
15
9
Pinbelegung und
Funktion des Ste-
ckers X3
16
Gefahr eines elektrischen Schlags
Die Isolationsmaßnahmen des Bussystems sind nur für die Verwendung von Sicher-
heitskleinspannungen ausgelegt.
Nur geeignete Geräte an das Bussystem anschließen.
Die Verbindungen sind nach Spezifikation der Schnittstelle RS485 aufzubauen.
Alle Geräte mit RS485 D+ und RS485 D- am Bus anschließen.
• Die Gruppenadresse der TC 100 lautet 950.
• Alle am Bus angeschlossenen Geräte müssen unterschiedliche Schnittstellena-
dressen haben (Parameter 797).
• Alle eingeschalteten Remotefunktionen haben Priorität vor den Schnittstellen-
funktionen.
• Detaillierte Angaben zur Bedienung über Schnittstelle RS485 und deren elektri-
sche Daten siehe separate Betriebsanleitung.
Anschluss eines externen Bussystems
Die Einbindung in ein externes Bussystem (z.B. Profibus DP , DeviceNet) ist durch
einen Anschluss-Gateway TIC 250 oder TIC 260 möglich. Die gleichzeitige Nutzung der
Schnittstelle RS485 an der TC 100 ist dabei nicht möglich.
Fernbedienung ist über den 15-poligen D-Sub-Anschluss mit der Bezeichnung
"X3" an der TC 100 möglich. Die Eingänge 2 - 6 werden aktiviert, wenn man sie mit
+24 VDC* an Pin 7 (aktiv high) verbindet (siehe S. 18, Kap. 5.7). Nach Anlegen der
Versorgungsspannung wird die Turbopumpe in Betrieb gesetzt.
• Auslieferzustand: Pin 3, Pin 4, Pin 5 und Pin 7 sind im Gegenstecker
gebrückt.
Abgeschirmte Stecker und Kabel verwenden.
Die Abschirmung auf der Steckerseite der TC mit dem TC-Gehäuse verbinden.
Bezugsspannung
Pin Funktion
1
+24 V ± 5 %
15
Masse (Ground)
Eingänge
Pin Funktion
1)
2
Remote / Local
3
Zubehöreingang 1
4
Zubehöreingang 2
5
Pumpstand
VORSICHT
HINWEIS
Versorgungsspannung (I
dauer
Bezugsmasse für alle Ein- und Ausgänge
Offen (low)
Remote: Priorität der Schnitt-
stelle RS485
"nicht Fluten" oder "Heizung
aus"
"nicht Fluten" oder "Heizung
aus"
Pumpstand aus
= 4,2 A; I
= 4,6 A)
max
Geschlossen (high)
Local: Priorität der Eingänge
(Pin 3 - 6)
"Flutfreigabe erteilt" oder "Hei-
zung Ein"
"Flutfreigabe erteilt" oder "Hei-
zung Ein"
Pumpstand ein: Turbopumpe,
Vorpumpe und Lüfter werden
eingeschaltet
