Installation
Splitterschutz oder
Schutzgitter verwen-
den
Dämpfungskörper
Einbaulagen
10
• Der Betriebsmittelspeicher ist bei den Turbopumpen TMH/U 262 N bereits fertig
montiert und gefüllt.
Die Installation eines Pfeiffer Vacuum Zentrierrings mit Splitterschutz oder Schutz-
gitter im Hochvakuumflansch schützt die Turbopumpe vor Fremdkörpern aus dem
Rezipienten. Dadurch wird das Saugvermögen der Pumpe reduziert.
H
2
Splitterschutz DN 100
5
Schutzgitter DN 100
1
Gefahr durch Abreißen der Pumpe
Bei Einsatz eines Pfeiffer Vacuum Dämpfungskörpers müssen zur Kompensation der
Drehmomente im Falle eines plötzlichen Blockierens geeignete Sicherungsmaßnah-
men ergriffen werden.
Unbedingt Rücksprache mit Pfeiffer Vacuum halten.
Die max. zulässige Temperatur am Dämpfungskörper (100° C) nicht überschreiten.
Typenspezifische Einbaulagen beachten!

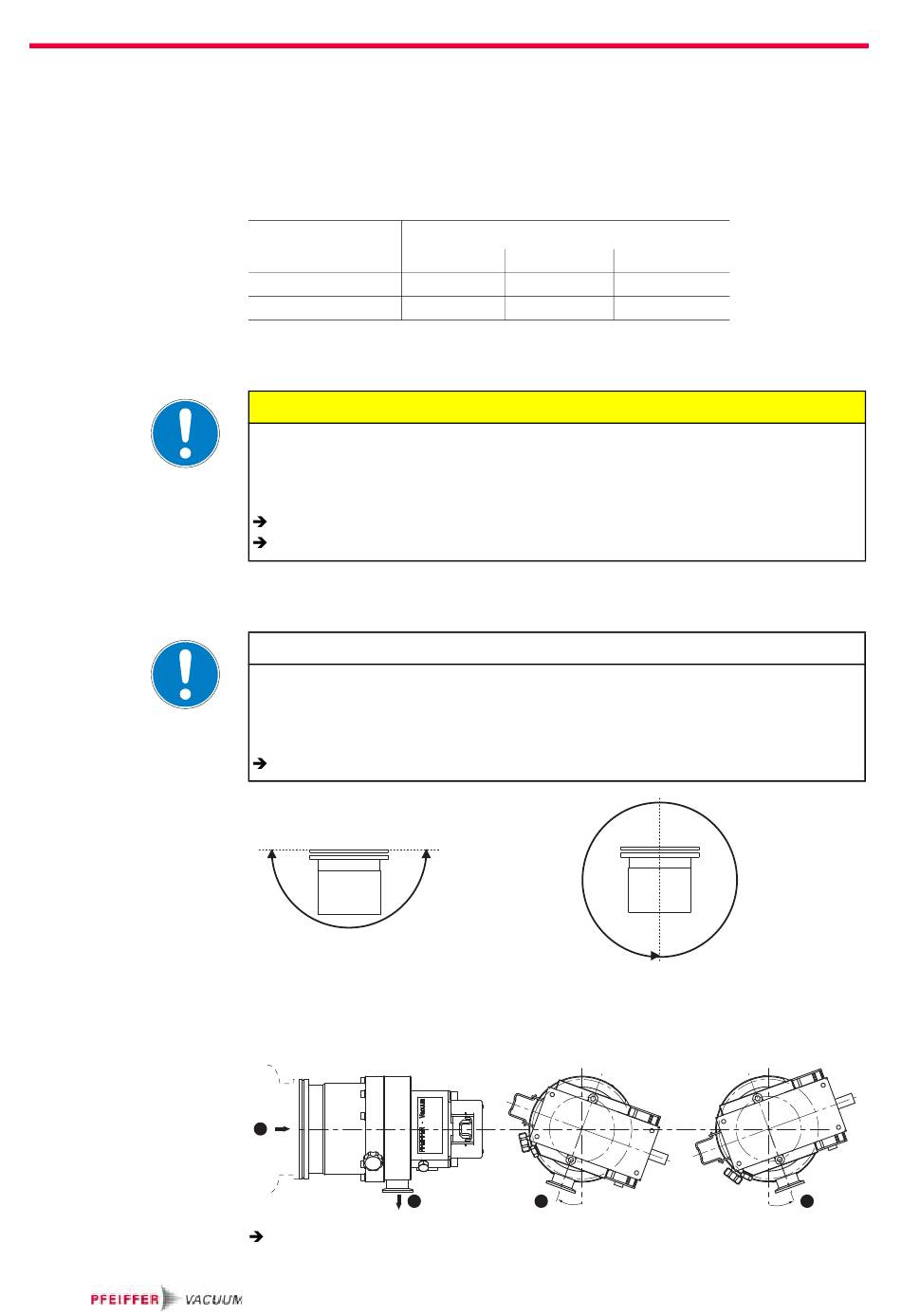

Pfeiffer Vacuum CompactTurbo™ Pumpen dürfen nur in spezifischen Einbaulagen
installiert werden. Unzulässige Einbaulagen können zu Verschmutzungen des Prozess-
vakuums oder zu Schäden an der Pumpe führen.
Eigenschaftenkürzel hinter der Modellbezeichnung auf dem Typenschild beachten!
180°
Abb. 3: Zulässige Einbaulagen für
Standard-Versionen
Waagerechte Einbaulage
H
VV
Bei waagerechter Montage muss der Vorvakuumflansch senkrecht nach unten
weisen (± 20°), da sonst die Turbopumpe verunreinigt werden kann.
Reduziertes Saugvermögen in %
He
N
7
17
2
5
VORSICHT
HINWEIS
Abb. 4: Einbaulagen für Turbopumpen mit
dem Eigenschaftenkürzel "Y"
VV
2
360°
20˚ max
VV
