Vorvakuumseite an-
schließen
Kühlung
Flutventil
Sperrgasanschluss

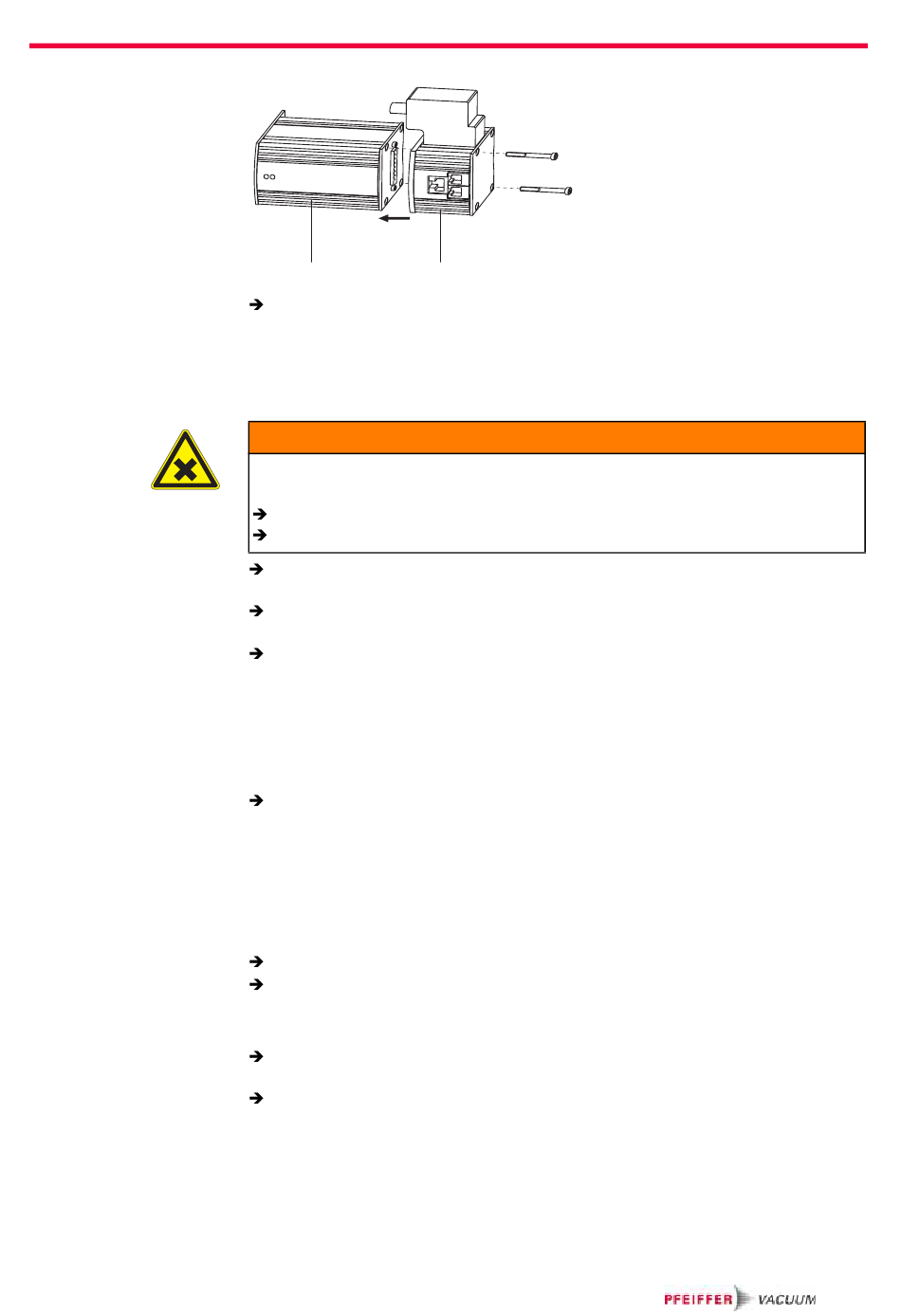

TC 100
TCS 010
TCS 010 auf die Antriebselektronik stecken und befestigen.
Empfehlung: Als Vorvakuumpumpe eine trockenverdichtende Membranpumpe
oder Drehschieberpumpen aus dem Pfeiffer Vacuum Programm einsetzen. Die Vor-
vakuumpumpe muss einen Vakuumdruck von ≤ 5 mbar erzeugen.
Gesundheitsschäden durch giftige Gase
Prozessgase können gesundheitsschädigend und umweltverschmutzend sein.
Gasausstoß der Vorpumpe sicher ableiten!
Alle Sicherheitsempfehlungen des Gasherstellers beachten.
Bei starren Rohrverbindungen: Federungskörper zur Dämpfung von Vibrationen
in die Verbindungsleitung einbauen.
Vorvakuumleitung mit Kleinflansch-Bauteilen oder Schlauchverschraubungen
anschließen. Freien Querschnitt des Vorvakuumflansches nicht einengen!
Der elektrische Anschluss der Vorvakuumpumpe erfolgt über eine Relaisbox an:
– eine Anschlussbox TCS 010 oder
– den Zubehörausgang an der TC 100 gemäß Anschlussplan
• Bei Betrieb der Pumpe mit mehr als 50% der zulässigen Gaslast, ist zur Gewähr-
leistung der Rotorkühlung Sperrgas zu verwenden.
Luftkühlung für den entsprechenden Pumpentyp gemäß der Betriebsanleitung
des Zubehörs anschließen.
Das Flutventil TVF 005 dient dem automatischen Fluten bei Abschaltung oder
Stromausfall. Der maximal zulässige Druck am Flutventil beträgt 1,5 bar absolut.
Montage des Flutventils
Flutschraube aus dem Flutanschluss der Turbopumpe herausschrauben.
Flutventil mit Dichtring einschrauben.
Elektrischer Anschluss
Steuerleitung des Flutventils gemäß der Betriebsanleitung des Zubehörs an-
schließen.
Den Flutmodus des Flutventils über DCU, HPU oder Schnittstelle RS485 auswäh-
len.
Nur Pumpen mit der Pumpenbezeichnung P (siehe Typenschild) sind für den An-
schluss von Sperrgas ausgerüstet. Zum Schutz der Turbopumpe, z.B. bei korrosi-
ven oder staubbehafteten Prozessen, muss die Pumpe mit Sperrgas betrieben wer-
den. Der Anschluss erfolgt über ein Sperrgasventil.
WARNUNG
Installation
13
