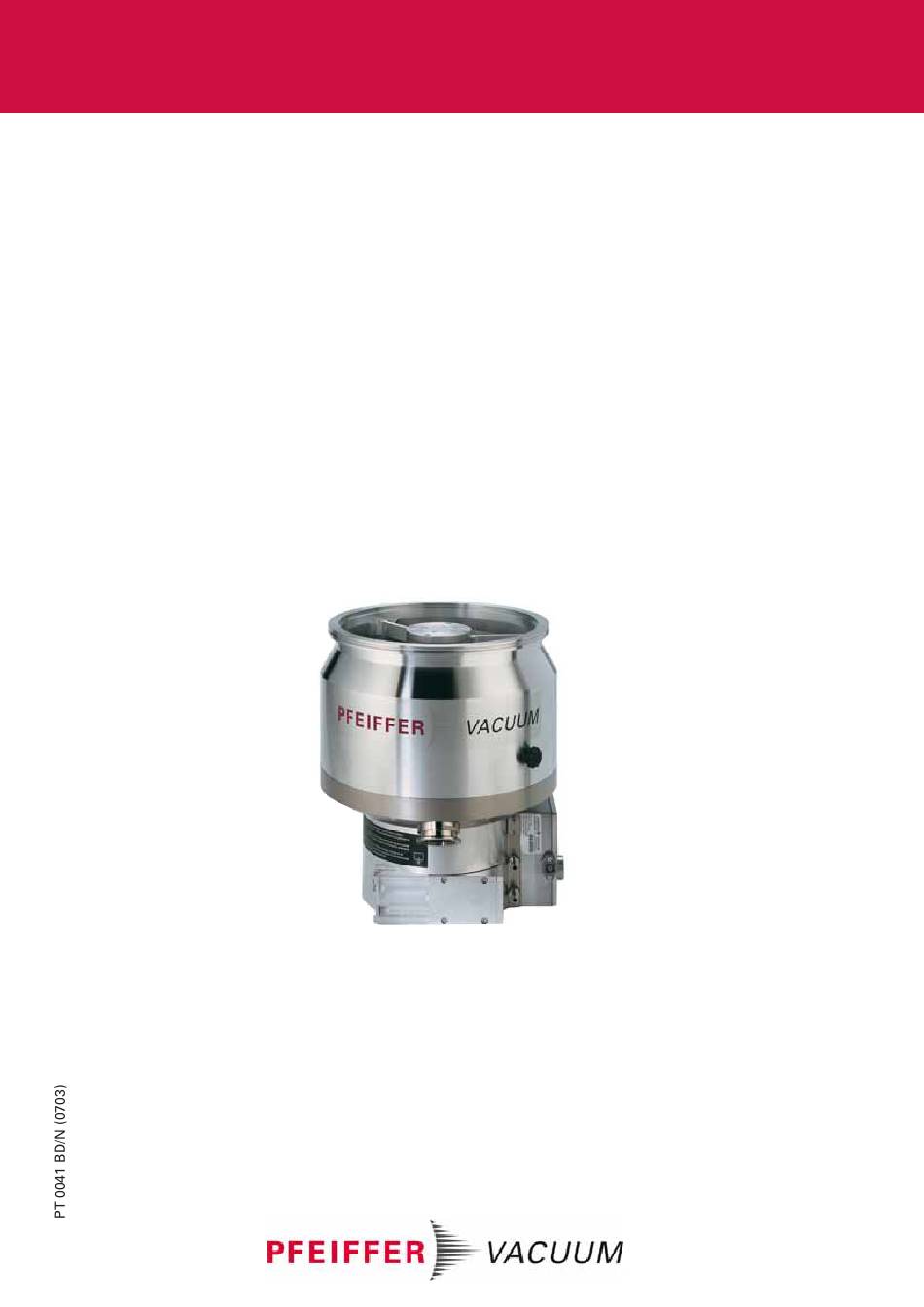

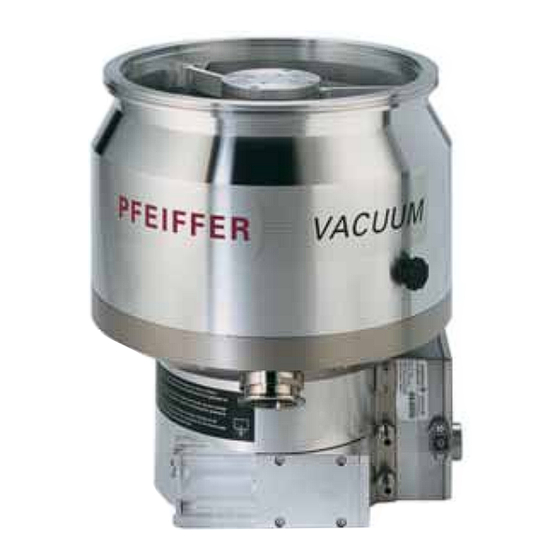

- Seite 1 Betriebsanleitung • Operating Instructions Original-Betriebsanleitung Turbomolekularpumpe mit Antriebselektronik TC 750 TPH 2101 P / PC TPU 2101 P / PC...
- Seite 2 Inhalt Seite Seite Wichtig für Ihre Sicherheit ..... 3 4.8. Betrieb mit DCU 001 / DCU 600 oder HPU 001 ..........18 1.1. Zu Ihrer Orientierung ........3 4.9. Betrieb über Fernbedienung ......19 1.2. Piktogramm-Definition ........3 Fluten Freigabe (Option) ........ 19 Kennenlernen der Pumpen ....
- Seite 3 1. Wichtig für Ihre Sicherheit ☞ Lesen und befolgen Sie alle Punkte dieser Anleitung. 1.1. Zu Ihrer Orientierung ☞ Informieren Sie sich über: – Gefahren, die von der Pumpe ausgehen, Anweisung im Text ➡ Arbeitsanweisung: Hier müssen Sie etwas tun. –...
- Seite 4 – Die Turbopumpen müssen an eine Vorvakuumpumpe nach Kap. 3.3. angeschlossen sein. – Zum Betrieb der TC 750 dürfen nur Pfeiffer Vacuum Netzteile verwendet werden. Verwendung anderer Netzteile nur in Absprache mit dem Hersteller und Abgleich mit der gültigen Spezifikation.
- Seite 5 – das Einsetzen der Pumpen in radioaktiven Bereichen, – das Pumpen von Gasen und Dämpfen, die die Materialien Merkmal TPH 2101 P / P C TPU 2101 P / P C der Pumpe angreifen, – das Pumpen von korrosiven Gasen ohne Sperrgas,...
- Seite 6 – Bei Magnetfeldern > 7 mT muss eine geeignete Die Hochvakuumseite kann entweder direkt oder über einen Abschirmung verwendet werden (auf Anfrage)! Pfeiffer Vacuum-Dämpfungskörper (siehe Kap. 11. Zubehör) – Wird die Pumpe ausgeheizt, müssen die Heizmanschette an den Rezipienten angeflanscht werden.
- Seite 7 Bausteile zu verwenden. Anderenfalls kann es zum Drehen oder Abreißen der Turbopumpe kommen. Stiftschraube und Sackloch Die Bauteile für die Installation sind Spezialausführungen CF-F-Flansch von Pfeiffer Vacuum. Stiftschraube mit Unterlegscheibe und Mutter – Die Mindestfestigkeit von 170 N/mm des Flanschmaterials Kupfer-Dichtung ist zu beachten.
- Seite 8 Vorvakuumdruck siehe Kap. 9. Technische Daten Zulässige Einbaulagen der Turbopumpe Empfehlung: Trockene Vorpumpe oder Drehschie- bervakuumpumpe aus dem 11 Rezipient Pfeiffer Vacuum-Programm. Vorvakuumpumpe anschließen Alle Verbindungen der Vorvakuumleitung mit üblichen Kleinflansch-Bauteilen oder Schlauchverschraubungen ausführen. Gasausstoß der Vorpumpe sicher ableiten! ACHTUNG...
- Seite 9 3.4. Kühlung anschließen Kühlung mit Wasserrückkühler TZK (Zubehör) Die Turbopumpen TPH/TPU 2101 P / PC sind serienmäßig für Anschluss an das TZK Wasserkühlung vorgesehen. Schmutzfänger in den Leitungen ist nicht zulässig. (Kühlwasseranschlüsse siehe 9.1. Maßbild) Alle übrigen Schritte wie Anschluss ans Kühlwassernetz. Beim Einsatz einer Wasserkühlung muss die ACHTUNG beiliegende Wasserschutzabdeckung für die...
- Seite 10 3.6. Antriebselektronik TC 750 3.7. Netzteil installieren anschließen Zur Spannungsversorgung dürfen nur ACHTUNG Pfeiffer Vacuum Netzteile (siehe Kap. 11. Turbopumpe und Antriebselektronik TC 750 HINWEIS Zubehör) verwendet werden. Verwendung ande- sind immer fest miteinander verbunden und rer Netzteile nur in Absprache mit dem bilden eine Einheit.
- Seite 11 3.8. Abdeckung für TC 750 installieren Einsätze und Verschraubungen Die Turbopumpe mit integrierter Antriebselektronik TC 750 hat Ver- Blind- die Schutzart IP 30. schraubung PG 16; für scheibe Kabel Ø6 Beim Einsatz einer Wasserkühlung m m u u s s s s , zum Erreichen der Einsatz Schutzart IP 54 für die Antriebselektronik, die beiliegende (Lieferumfang...
- Seite 12 3.9. Flutventil anschließen 3.10. Sperrgasventil anschließen Das Flutventil (Zubehör) dient zum automatischen Fluten bei Zum Schutz der Turbopumpe, insbesondere bei korrosiven Abschaltung und Stromausfall. und staubbehafteten Prozessen, ist es erforderlich, diese mit Sperrgas zu betreiben. Montage des Flutventils Auch bei nichtkorrosiven Prozessen ist Sperrgas ab 50 % der ➡...
- Seite 13 3.11. Fernbedienung anschließen Fernbedienungsmöglichkeiten für verschiedene Funktionen sind über den Anschluss mit der Bezeichnung ”REMOTE“ an TC 750 über 15-poligen D-Sub-Stecker möglich. Es ist abgeschirmtes Kabel zu verwenden. Die Abschirmung ist auf der Steckerseite der TC 750 mit dem TC-Gehäuse zu verbinden.
- Seite 14 3.12. Serielle Schnittstelle RS 485 Anschluss der RS 485 anschließen Anschluss an ein festes Bussystem: Über den Anschluss mit der Bezeichnung ”RS 485“ an TC 750 ➡ Alle Geräte mit D+ (pin 5 / RS 485) und D- (pin 7 / RS 485) ist mit einem geschirmten 8-poligen Modular-Verbindungs- am Bus anschließen.
- Seite 15 3.13. Anschlussplan TC 600 TC 750 n.c. +24 VDC* / max. 200 mA (Versorgungsspannung DCU) n.c. n.c. RS 485 RS 485+/ (DO/RI) GND* (Masseanschluss, DCU) RS 485- / (DO/RI) n.c. +24 VDC*/max. 50 mA Flutfreigabe Motor TMP Kontaktstrom: Pumpstand max. 6 mA / Kontakt Heizung/Reset (opt.
- Seite 16 4. Betrieb 4.1. Schmiermittelfüllung 4.2. Vor dem Einschalten Die Pumpen müssen vor Inbetriebnahme mit Die Kapitel 4.2. bis 4.6. beziehen sich auf den Betrieb der ACHTUNG Schmiermittel gefüllt werden. Pumpe im Auslieferungszustand ohne Anzeige- und Das Schmiermittel möglichst in Einbaulage der Bediengerät DCU oder HPU.
- Seite 17 4.3. Einschalten – ”Gas-Mode 0” für Gase mit Molekülmasse ≥ 40 wie z. B. Argon; ➡ Turbopumpe mit Schalter S1 am Netzteil einschalten. – ”Gas-Mode 1” für alle leichteren Gase. – Nach erfolgreich abgeschlossenem Selbsttest der TC 750 (Dauer ca. 30 Sekunden) werden die Turbopumpe und die Wereinstellung: ”Gas-Mode 0”...
- Seite 18 Der Ventilquerschnitt für die Flutrate von 15 mbar/s muss TC 750 (siehe Kap. 3.6.) zu entfernen. auf die Rezipientgröße abgestimmt werden. Bei kleinen Rezipienten kann das Pfeiffer Vacuum-Flutventil TVF 005 für das Fluten der ersten Stufe benutzt werden. ➡ Wasserzufuhr absperren.
- Seite 19 4.9. Betrieb über Fernbedienung Standby Fernbedienungsmöglichkeiten sind über den Anschluss mit Die Turbopumpe kann mit der Einrichtung ”Standby“ wahl- der Bezeichnung „REMOTE“ an der TC 750 möglich. weise mit 66% der Nenndrehzahl (Standby ein) oder mit der Der Anschluss erfolgt über 15-poligen D-Sub-Stecker. Nenndrehzahl (Standby aus) betrieben werden.
- Seite 20 5. Überwachung des Betriebszustandes 5.1. Betriebsanzeige über LED 5.2. Temperaturüberwachung der Turbopumpe Über zwei in der Frontplatte der TC 750 eingebaute LED’s ist es möglich auf bestimmte Betriebszustände der Turbopumpe Bei unzulässiger Motortemperatur oder unzulässig hoher und der TC 750 zu schließen. Gehäusetemperatur wird der Motorstrom reduziert.
- Seite 21 • Bei Parameter 777 den Wert 525 Hz (Parameter 777) eingeben (siehe Anleitung PM 0547 BN “Pumpenbetrieb mit DCU”). Ist kein DCU/HPU vorhanden, Pfeiffer Vacuum- Service verständigen. 1) Ist kein DCU oder HPU vorhanden, zum Überprüfen der Fehlerursache Pfeiffer Vacuum-Service verständigen.
- Seite 22 Sie verschiedene Möglichkeiten, Ihre Anlagenverfüg- ren! Mikrobiologisch, explosiv oder radioaktiv barkeit aufrecht zu erhalten: kontaminierte Pumpen nicht versenden! – Pumpe vor Ort durch den Pfeiffer Vacuum-Service reparie- ren lassen; – Pumpe zur Reparatur ins Stammwerk einsenden; Kontaminierte Geräte versenden –...
- Seite 23 Sie selbst austauschen. Injektionsspritze (Beipack) ca. 40 ml Schmiermittel gemäß Für alle anderen Wartungs- oder Instandsetzungsarbeiten Typenschild einfüllen (Bestell-Nummer für “F3” siehe wenden Sie sich bitte an Ihre zuständige Pfeiffer Vacuum- unter Kap. 11.1.). Servicestelle. Das Schmiermittel darf im Schauglas bei senk-...
- Seite 24 Stillstand der Turbopumpe und stromloser (siehe Kap. 8.3.). TC 750 voneinander getrennt werden. Zur Reinigung der Schmiermittelpumpe wenden Sie sich bitte an Ihren zuständigen Pfeiffer Vacuum-Service. Antriebselektronik TC 750 wie folgt austauschen: 8.3. Austausch der Schmiermittelpumpe ➡ Turbopumpe, wenn erforderlich, aus der Anlage ausbauen.
- Seite 25 9. Technische Daten G G r r ö ö ß ß e e E E i i n n h h e e i i t t T T P P H H 2 2 1 1 0 0 1 1 P P T T P P U U 2 2 1 1 0 0 1 1 P P T T P P H H 2 2 1 1 0 0 1 1 P P C C T T P P U U 2 2 1 1 0 0 1 1 P P C C...
- Seite 26 9.1. Maßbild Nennweite DN 200 ISO-K 374.5 Kühlwasseranschluss DN 250 ISO-KF 354.5 DN 250 CF-F G1/8” DN 250 CF-F (Schrauben nur aus Richtung DN 250 ISO-K Ø311 Gegenflansch einsetzen oder mit Stehbolzen montieren) DN 200 ISO-K 142.4 Ø200 Kabelschelle...
- Seite 27 10. Ersatzteile Pos. Benennung Stück Größe Nummer Bemerkung Bestellmenge Ersatzteile TPH/TPU 2101 P / P C Antriebselektronik TC 750 PM C01 713 siehe Kap. 8.4. Remotestecker P 0920 668 E Dichtring für Wasseranschluss P 3529 133 -A Schmiermittel-Einfüllschraube N 3191 382 X Schmiermittel-Ablassschraube N 3191 382 X O-Ring...
- Seite 28 11.Zubehör B B e e n n e e n n n n u u n n g g G G r r ö ö ß ß e e N N u u m m m m e e r r B B e e m m e e r r k k u u n n g g / / B B e e s s t t e e l l l l m m e e n n g g e e z z u u g g e e h h ö...
- Seite 29 Erklärung zur Kontaminierung von Vakuumgeräten und -komponenten Die Reparatur und/oder die Wartung von Vakuumgeräten und Wenn die Reparatur/Wartung im Herstellerwerk und nicht am -komponenten wird nur durchgeführt, wenn eine korrekt und Ort ihres Einsatzes erfolgen soll, wird die Sendung bei nicht vollständig ausgefüllte Erklärung vorliegt.
- Seite 30 Zusätzlich entspricht das unten aufgeführte Produkt allen einschlägigen Bestim- mungen der EG-Richtlinie "Elektromagnetische Verträglichkeit" 2004/108/EG . Bevollmächtigter für die Zusammenstellung der technischen Unterlagen ist Herr Jörg Stanzel, Pfeiffer Vacuum GmbH, Berliner Straße 43, 35614 Aßlar. Angewendete Richtlinien, harmonisierte Normen und angewendete, nationale Normen und Spezifikationen:...
