5.5 Pfeiffer Vacuum Anzeige- und Bediengeräte oder PC anschließen
Verbindungen
1 .... 8
Vernetzung über den
Anschluss RS485
USB/RS485-converter
TIC 001
TC 100
TC 100
DCU
TC 100 + TCS 010

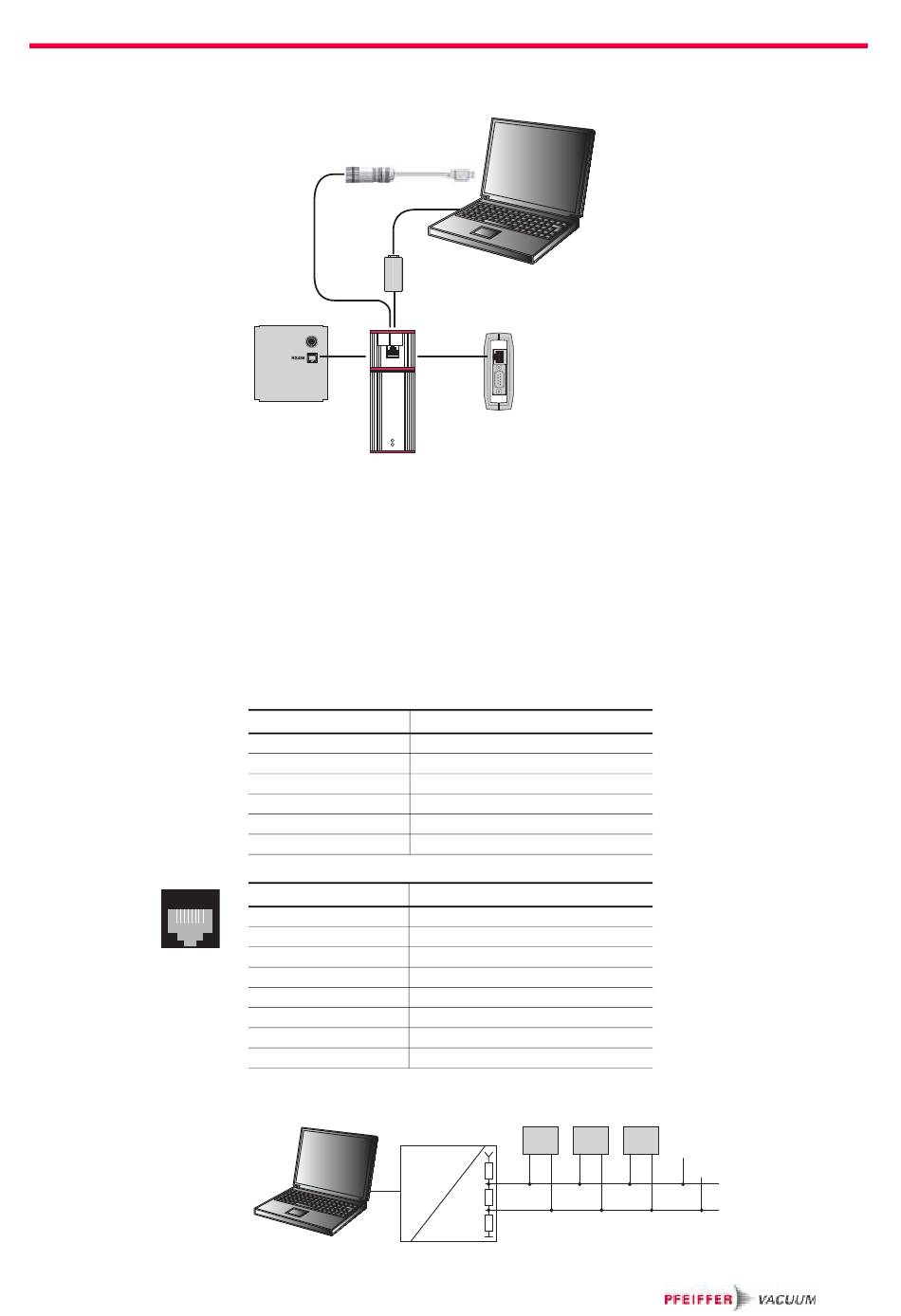

Abb. 6: Serielle Schnittstelle RS485 anschließen
Über den Anschluss mit der Bezeichnung "RS485" an der Anschlussbox TCS 010
ist die Anbindung eines externen Bedienteils (DCU oder HPU 001) oder eines ex-
ternen Rechners möglich. Dazu ein geschirmtes, 8-poliges Modular-Verbindungs-
kabel verwenden (ist im Lieferumfang des DCU/HPU enthalten). Die Schnittstelle
ist galvanisch sicher von der maximal auftretenden Versorgungsspannung der
TC 100 getrennt. Die elektrischen Verbindungen sind intern optisch entkoppelt.
Der Anschluss einer RS232- oder USB-Schnittstelle ist über ein TIC 001 bzw. den
USB/RS485-converter möglich.
Bezeichnung
Wert
Serielle Schnittstelle
RS485
Baudrate
9600 Baud
Datenwortlänge
8 bit
Parität
keine (no parity)
Startbits
1
Stopbits
1..2
Pin
Belegung
1
nicht angeschlossen
+24 V Ausgang ≤ 210 mA belastbar
2
3
nicht angeschlossen
4
nicht angeschlossen
5
RS485: D+
6
Gnd
7
RS485: D-
8
nicht angeschlossen
TIC 001/
USB/RS485-converter
RS-232
RS-485
HPU 001
TC
TC
D+
D-
D+
RS 485
D-
D+
D-
D+
D-
Installation
