Datenanschlüsse

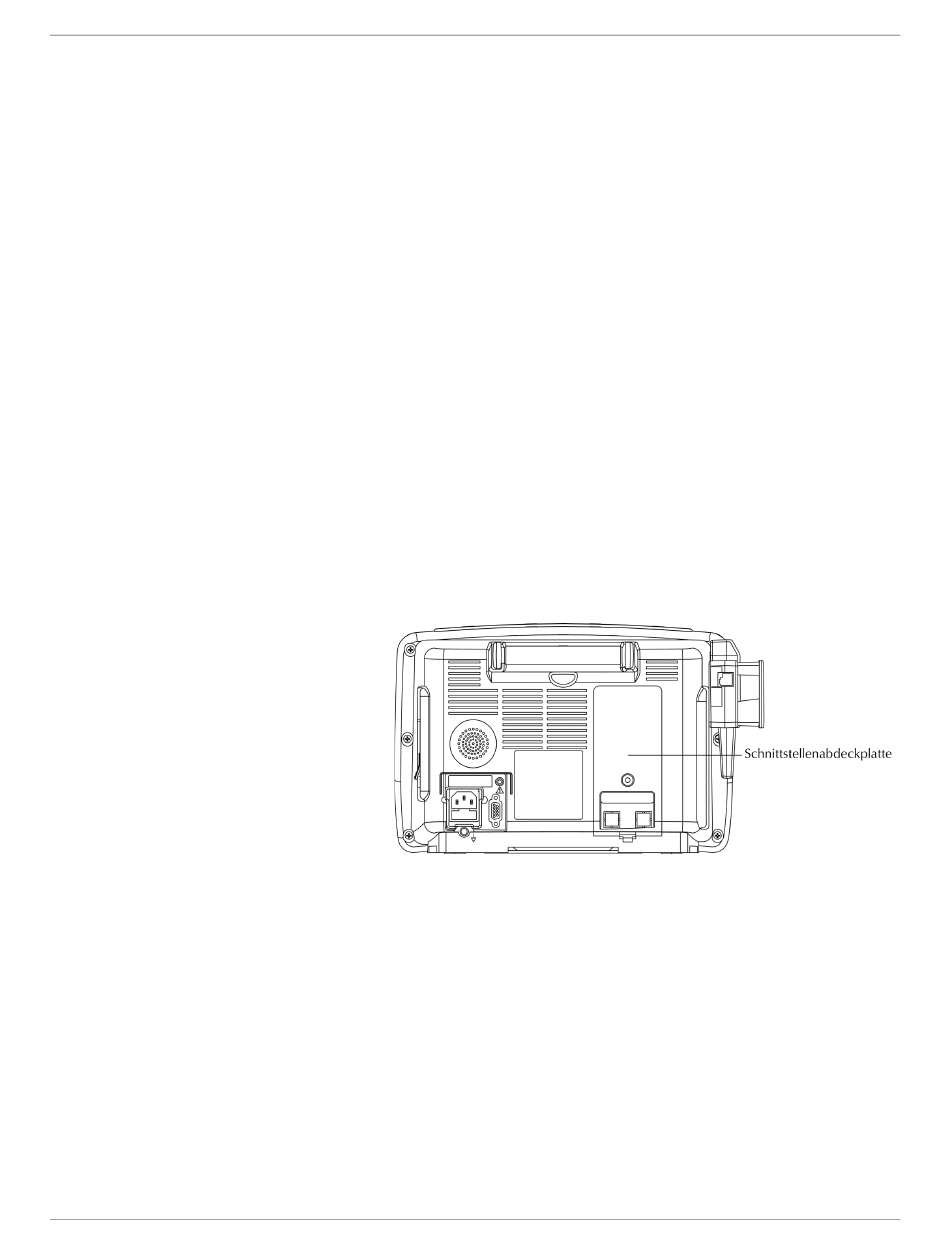

Schnittstellenabdeckplatte
2031376-005C
Anschlüsse: Datenanschlüsse
Der Dash 2500 Patientenmonitor verfügt über zwei serielle Schnittstellen für die
Datenübertragung: Kommunikationsadapteranschluss (Serieller Anschluss 2) und
Host-Kommunikationsanschluss (Serieller Anschluss 1).
Der Kommunikationsadapteranschluss ist nicht isoliert – d.h. elektrische Anschlüsse an
dieses Gerät müssen entweder über eingebaute elektrische Isolierung verfügen, oder es
ist ein Kommunikationsadapter von GE Medical Systems Information Technologies zu
benutzen. Der Host-Kommunikationsanschluss ist isoliert. Bitte setzen Sie sich mit einem
Servicetechniker von GE Medical Systems Information Technologies in Kontakt, wenn Sie
die seriellen Schnittstellen verwenden wollen.
Die abnehmbare Abdeckplatte ist am Monitor durch Scharniere an der Oberkante der
Klappe und eine Kreuzschlitzschraube an der mittleren Unterseite sicher befestigt.
Oberhalb der Schraube befinden sich zwei Öffnungen für den Zugang der Stecker
zu den Anschlüssen (ohne die Abdeckplatte abzunehmen).

Zur Abnahme der Abdeckplatte:

1. Die Schraube lösen.
2. Die Abdeckplatte vom Monitor abnehmen.
Dash 2500 Patientenmonitor A-3
