6 | Elektroanschluss
3. Ziehen Sie 2 Schrauben an der Unterseite der Seitenwand und 1 Schraube
an der Rückseite fest.
>>
Der Elektroraum ist geschlossen.
Gerätegröße 6-1/1 GN bis 10-2/1 GN
1. Setzen Sie die linke Seitenwand unter dem Gehäuserahmen oben ein.
2. Drücken Sie die Seitenwand nach oben.
3. Drücken Sie die Seitenwand im unteren Bereich nach innen.
>
Der vordere Rand ist hinter dem Kunststoffteil und der hintere Blechrand
ist über das Erdungsblech gelegt.
4. Ziehen Sie 2 Schrauben auf der Rückseite des Gerätes fest.
5. Drehen Sie die Blindniete auf der Vorderseite in der Ecke unten links und
ziehen Sie sie fest.
6. Setzen Sie die Gitterblende ein und drücken Sie sie fest.
7. Kontrollieren Sie den korrekten Sitz der Bodendichtung.
>>
Der Elektroraum ist geschlossen.
Gerätegröße 20-1/1 GN - 20-2/1 GN
1. Setzen Sie die linke Seitenwand unter dem Gehäuserahmen oben ein.
2. Drücken Sie die Seitenwand nach oben.
3. Ziehen Sie 2 Schrauben an der Unterseite der Seitenwand fest.
>>
Der Elektroraum ist geschlossen.
6.8 Potentialausgleich anschließen
An der Unter- bzw. Rückseite der Geräte befindet sich der Anschluss für den
Potentialausgleich.

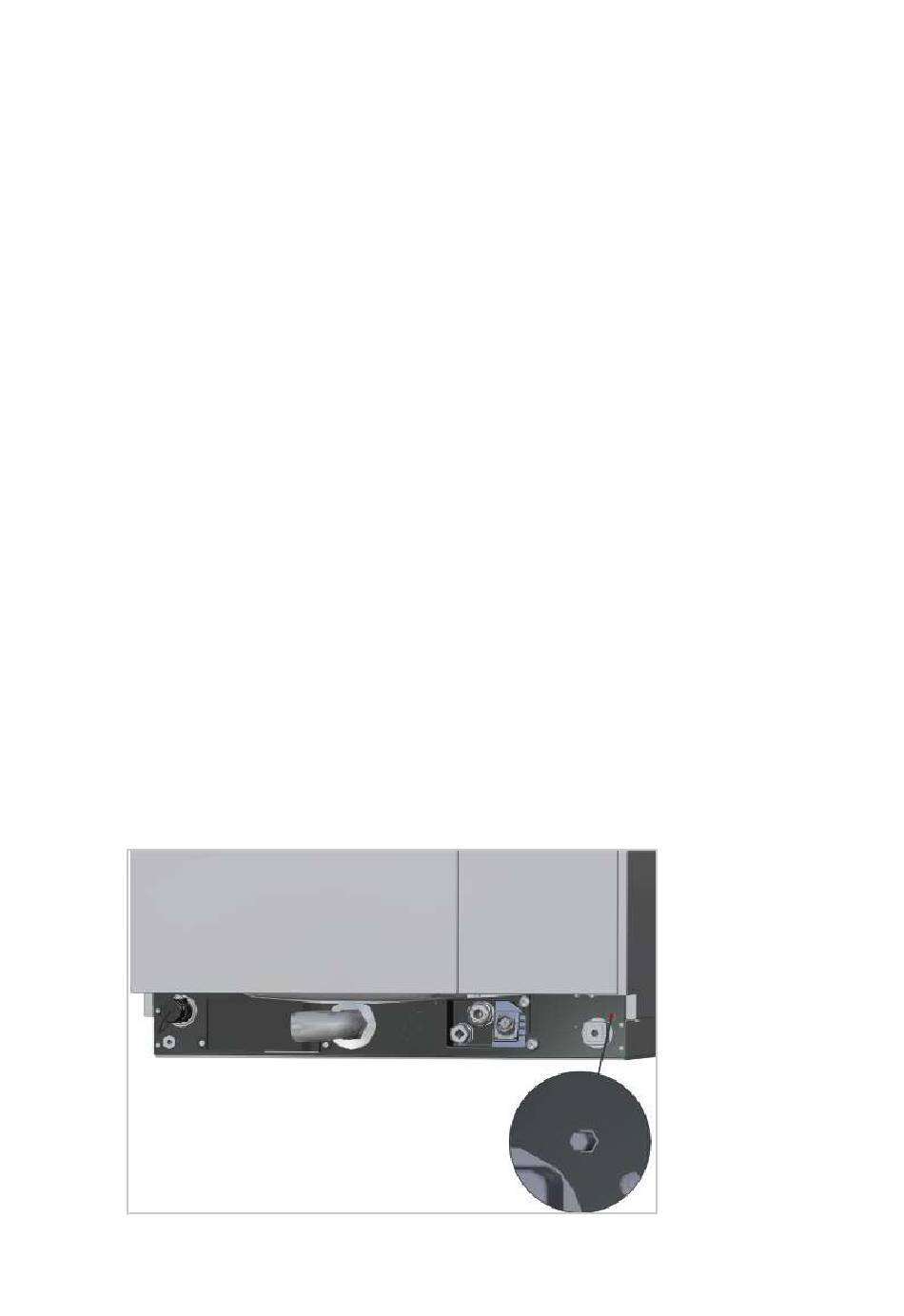

Gerätegröße 6-2/3 GN
