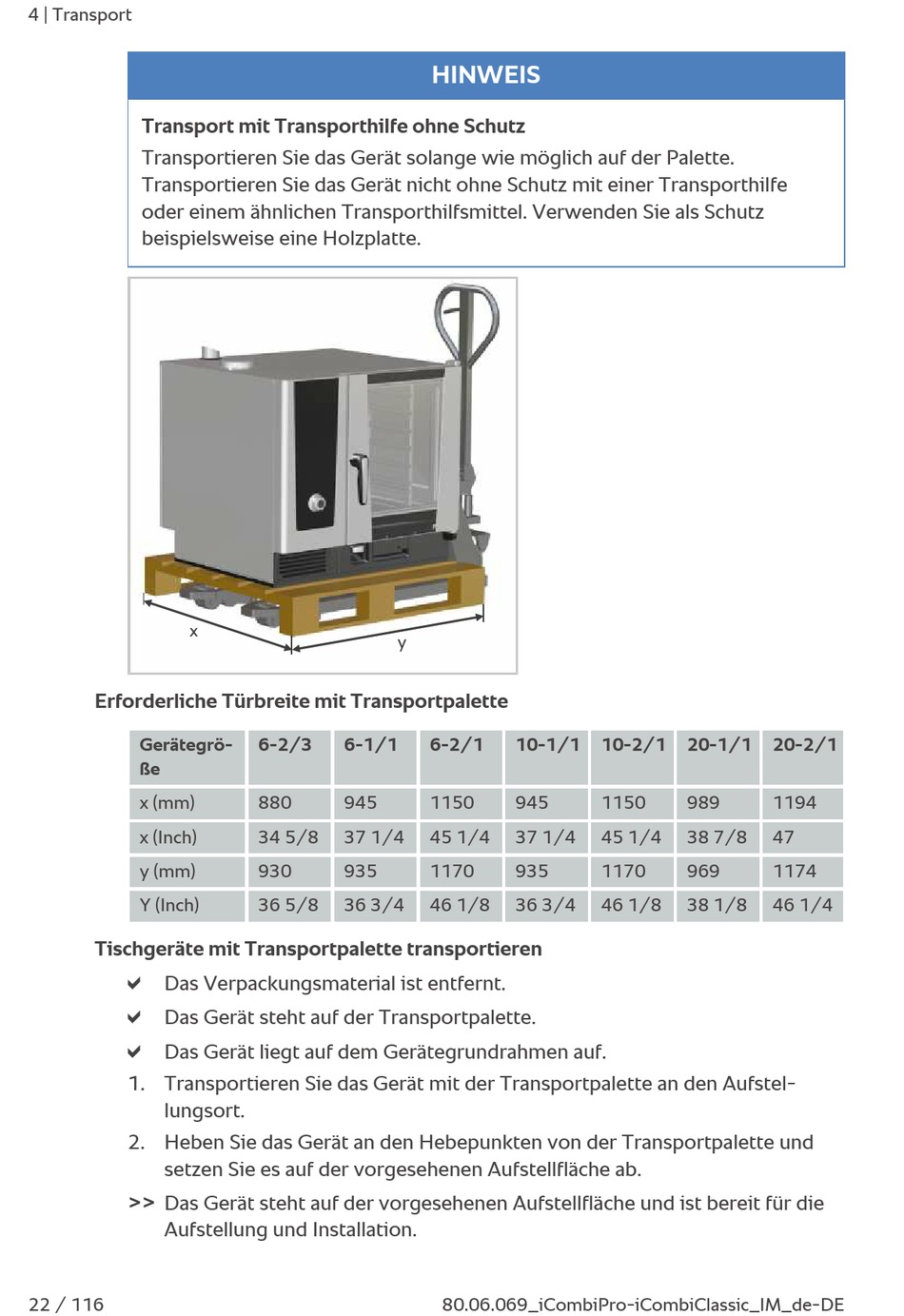

4 | Transport
Transport mit Transporthilfe ohne Schutz
Transportieren Sie das Gerät solange wie möglich auf der Palette.
Transportieren Sie das Gerät nicht ohne Schutz mit einer Transporthilfe
oder einem ähnlichen Transporthilfsmittel. Verwenden Sie als Schutz
beispielsweise eine Holzplatte.
x
Erforderliche Türbreite mit Transportpalette
Gerätegrö-
ße
x (mm)
x (Inch)
y (mm)
Y (Inch)
Tischgeräte mit Transportpalette transportieren
a
Das Verpackungsmaterial ist entfernt.
a
Das Gerät steht auf der Transportpalette.
a
Das Gerät liegt auf dem Gerätegrundrahmen auf.
1. Transportieren Sie das Gerät mit der Transportpalette an den Aufstel-
lungsort.
2. Heben Sie das Gerät an den Hebepunkten von der Transportpalette und
setzen Sie es auf der vorgesehenen Aufstellfläche ab.
>>
Das Gerät steht auf der vorgesehenen Aufstellfläche und ist bereit für die
Aufstellung und Installation.
22 / 116
y
6-2/3 6-1/1
880 945
34 5/8 37 1/4
930 935
36 5/8 36 3/4
HINWEIS
6-2/1 10-1/1
1150 945
45 1/4 37 1/4
1170 935
46 1/8 36 3/4
80.06.069_iCombiPro-iCombiClassic_IM_de-DE
10-2/1 20-1/1
1150 989
45 1/4 38 7/8
1170 969
46 1/8 38 1/8
20-2/1
1194
47
1174
46 1/4
