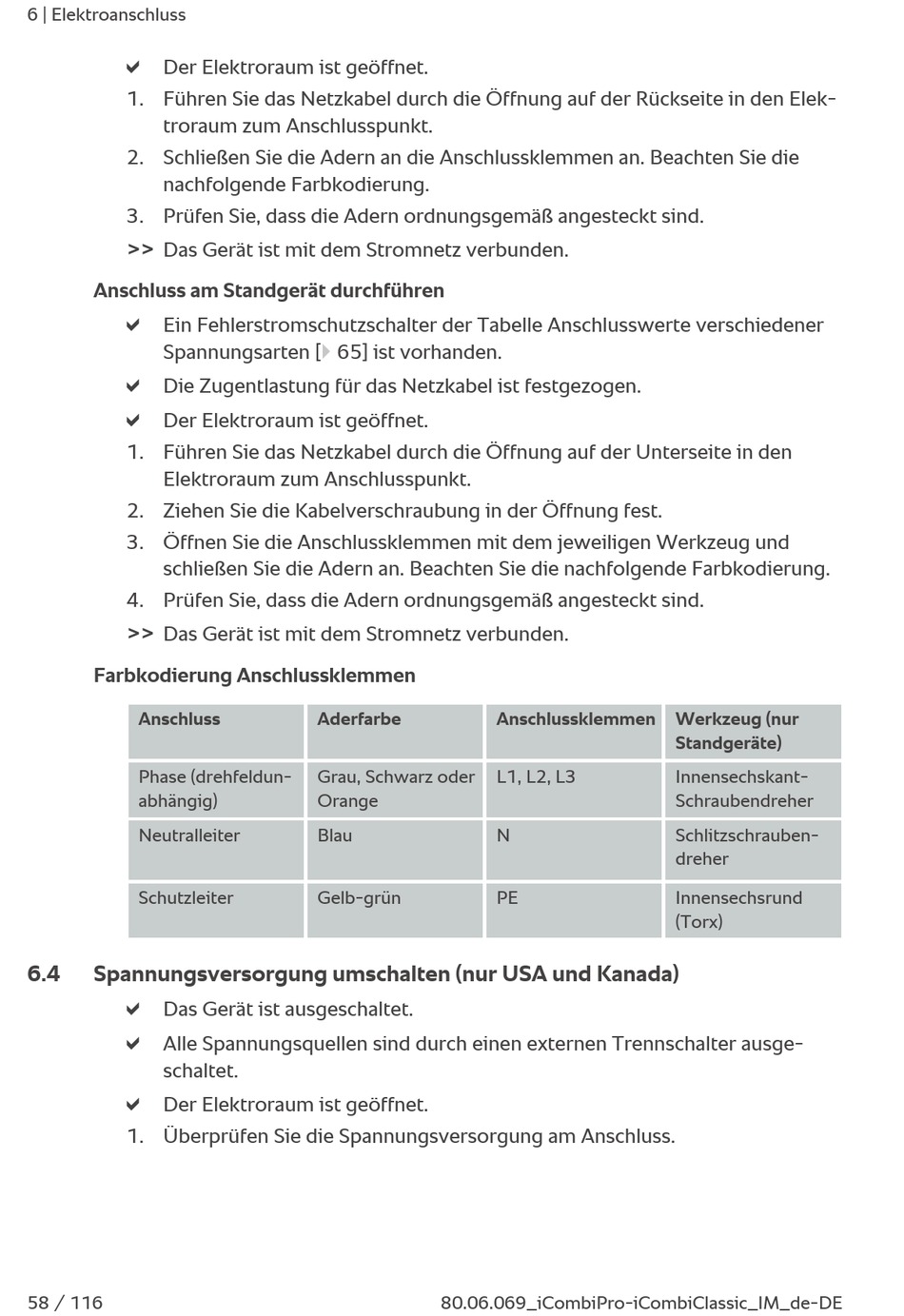

6 | Elektroanschluss
a
Der Elektroraum ist geöffnet.
1. Führen Sie das Netzkabel durch die Öffnung auf der Rückseite in den Elek-
troraum zum Anschlusspunkt.
2. Schließen Sie die Adern an die Anschlussklemmen an. Beachten Sie die
nachfolgende Farbkodierung.
3. Prüfen Sie, dass die Adern ordnungsgemäß angesteckt sind.
>>
Das Gerät ist mit dem Stromnetz verbunden.
Anschluss am Standgerät durchführen
a
Ein Fehlerstromschutzschalter der Tabelle Anschlusswerte verschiedener
Spannungsarten [} 65] ist vorhanden.
a
Die Zugentlastung für das Netzkabel ist festgezogen.
a
Der Elektroraum ist geöffnet.
1. Führen Sie das Netzkabel durch die Öffnung auf der Unterseite in den
Elektroraum zum Anschlusspunkt.
2. Ziehen Sie die Kabelverschraubung in der Öffnung fest.
3. Öffnen Sie die Anschlussklemmen mit dem jeweiligen Werkzeug und
schließen Sie die Adern an. Beachten Sie die nachfolgende Farbkodierung.
4. Prüfen Sie, dass die Adern ordnungsgemäß angesteckt sind.
>>
Das Gerät ist mit dem Stromnetz verbunden.
Farbkodierung Anschlussklemmen
Anschluss
Phase (drehfeldun-
abhängig)
Neutralleiter
Schutzleiter
6.4

Spannungsversorgung umschalten (nur USA und Kanada)

a
Das Gerät ist ausgeschaltet.
a
Alle Spannungsquellen sind durch einen externen Trennschalter ausge-
schaltet.
a
Der Elektroraum ist geöffnet.
1. Überprüfen Sie die Spannungsversorgung am Anschluss.
58 / 116
Aderfarbe
Grau, Schwarz oder
Orange
Blau
Gelb-grün
80.06.069_iCombiPro-iCombiClassic_IM_de-DE
Anschlussklemmen
L1, L2, L3
N
PE
Werkzeug (nur
Standgeräte)
Innensechskant-
Schraubendreher
Schlitzschrauben-
dreher
Innensechsrund
(Torx)
