safetytest 3IA Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für safetytest 3IA
Inhaltszusammenfassung für safetytest 3IA

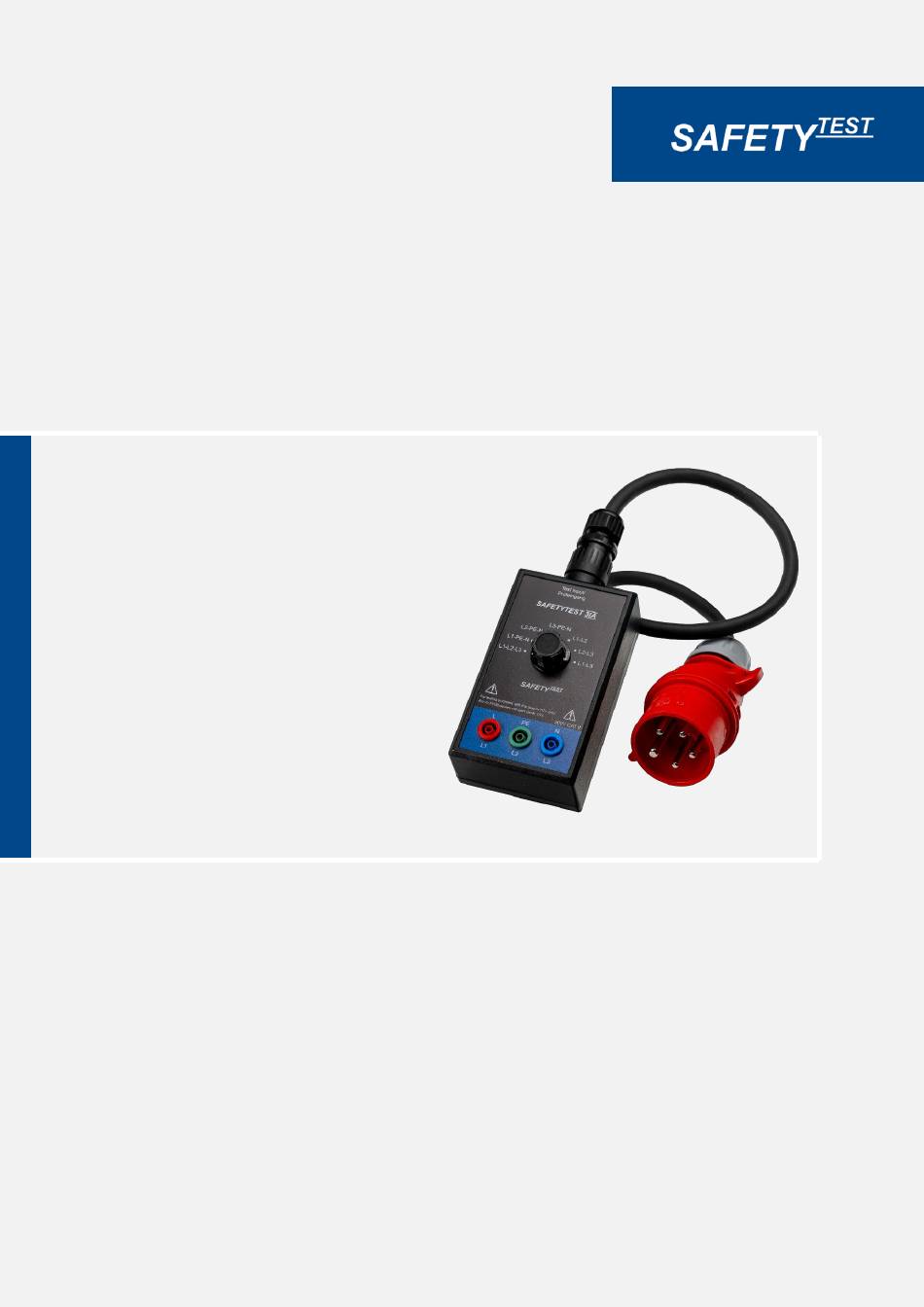

- Seite 1 Bedienungsanleitung SAFETYTEST 3IA www.safetytest.biz...
- Seite 2 Texte, Abbildungen und technische Angaben wurden sorgfältig erarbeitet. Trotzdem sind Fehler nicht völlig auszuschließen. Der Verfassende und die Herstellfirma des Prüfgerätes können für fehlerhafte Angaben und deren Folgen weder juristische Verantwortung noch irgendeine Haftung übernehmen! Diese Bedienungsanleitung ist vor dem Gebrauch des Prüfgerätes sorgfältig und vollständig durchzulesen! Warnhinweise und Warnzeichen sollen besonders vor Risiko oder Gefahr warnen! Warnhinweise und Warnzeichen in der Bedienungsanleitung, auf dem Prüfgerät sowie auf dem Zubehör, sind besonders zu beachten und bedeuten z.
- Seite 3 Weitere Informationen: Wiki Technische Dokumentation: Datenblatt, Menüstruktur, Kurzbedienungsanleitung https://safetytest.atlassian.net/wiki/spaces/TD/overview Wiki Test-Master App https://safetytest.atlassian.net/wiki/spaces/TMA/overview Wiki Remote-Master App https://safetytest.atlassian.net/wiki/spaces/RMA/overview Besuchen Sie uns auch im Internet: www.safetytest.biz...
- Seite 4 Schaltpositionen ............................. 9 Anwendung ........................11 Inbetriebnahme des Prüfgerätes ......................... 11 6.1.1 Sichtprüfung durchführen ........................11 6.1.2 Prüfadapter 3IA an SAFETYTEST Prüfgerät anschließen ..............12 6.1.3 Prüfung starten ............................. 12 Messungen ..............................12 Dokumentation der Prüfung ........................12 Technische Daten ......................13 Technische Kennwerte ..........................
- Seite 5 1. Allgemeine Sicherheits- und Warnhinweise Um diese Sicherheit zu erhalten und einen gefahrlosen Betrieb zu gewährleisten, müssen Anwendende die nachfolgenden Warnhinweise beachten: Alle Prüfungen dürfen nur von einer Elektrofachkraft oder von einer elektrotechnisch unterwiesenen Person unter seiner Leitung und Aufsicht durchgeführt werden. Der Anwendende (prüfende Person) muss durch eine Elektrofachkraft in der Durchführung und Beurteilung der Prüfung unterwiesen sein! Das Prüfgerät darf nur bestimmungsgemäß...
- Seite 6 Spannung und Frequenz Drehfeldrichtung • Anschlüsse: 7-polige Rundsteckverbinder Buchse für Anschlusskabel drei Sondenbuchsen (L/L1, PE/L2, N/L3) für den Anschluss des SAFETYTEST 1IT+ • Drehschalter für die Einstellung der Messungen Technische Highlights des SAFETYTEST 3IA: • Verwendung mit dem SAFETYTEST 1IT+ •...
- Seite 7 3. Lieferumfang und Zubehör 3.1 Lieferumfang (Standard) • Prüfadapter SAFETYTEST 3IA 3.2 Zubehör ZUBEHÖR ART.-NR. 3IA Anschlusskabel CEE 16A 0048320 3IA Anschlusskabel CEE 32A 0048330 3IA Anschlusskabel CEE 63A 0048340 3IA Anschlusskabel CEE 125A 0048350...
- Seite 8 Drehschalter zum Einstellen der Messungen Eingang für Anschlusskabel mit CEE Stecker 4.1 Buchsenanschlüsse (Bild 1: 1, 2, 3) Die Buchsenanschlüsse dienen zur Verbindung mit dem SAFETYTEST 1IT+. 4.2 Drehschalter (Bild1: 4) Der Drehschalter dient zum Auswählen der verschiedenen Messungen. 4.3 7-Polige Rundsteckverbinder Buchse...
- Seite 9 5. Funktionsbeschreibung 5.1 Funktionen Das Gerät unterstützt die Durchführung folgender Messungen: Isolationswiderstandsmessung RISO (L1‑PE, L2‑PE, L3‑PE, N‑PE, L1‑N, L2‑N, L3‑N, L1‑L2, L2‑L3, L3‑L1) Schleifenimpedanzmessung Z (L1‑PE, L2‑PE, L3‑PE) L-PE Netzimpedanzmessung Z (L1‑N, L2‑N, L3‑N, L1‑L2, L2‑L3, L3‑L1) RCD-Prüfung Drehfeldrichtungsprüfung, Spannungs- und Frequenzmessung 5.2 Schaltpositionen Bild 2 Schaltposition für Drehfeldrichtungsprüfung, Spannungs- und Frequenzmessung...
- Seite 10 Schaltposition für Netzimpedanzmessung Z und Isolationswiderstandsmessung R (L1-L2) Schaltposition für Netzimpedanzmessung Z und Isolationswiderstandsmessung R (L2-L3) Schaltposition für Netzimpedanzmessung Z und Isolationswiderstandsmessung R (L1-L3)
- Seite 11 6. Anwendung 6.1 Inbetriebnahme des Prüfgerätes 6.1.1 Sichtprüfung durchführen • Die Sicherheitshinweise im Kapitel beachten! • Sichtprüfung am Netzanschluss, Prüfgerät und Messzubehör durchführen! • Warnhinweise auf Prüfgerät, Netzadapterkabel und Messzubehör beachten! • Bedienungsanleitung beachten! Die Prüfgeräte werden besichtigt auf äußerlich erkennbare Mängel und, soweit möglich, auch auf Eignung für den Einsatzort, z.
- Seite 12 6.1.2 Prüfadapter 3IA an SAFETYTEST Prüfgerät anschließen Bild 3 Das SAFETYTEST 1IT+ wird über das Messkabel 4 mm 3-polig des Prüfgerätes mit den Adapter verbunden. Dabei werden die Messleitungen nach L1, L2 und L3 entsprechend den Labeln auf dem Prüfgerät und Adapter verbunden.
- Seite 13 7. Technische Daten 7.1 Technische Kennwerte Eingangsspannung: bis 300 V Frequenz: 50-60 Hz Schutzklasse: SKII Verschmutzungsgrad: Schutzart: IP40 Überspannungskategorie: CAT II 300 V Betriebsdauer: kein Dauerbetrieb 7.2 Umgebungsbedingungen Betriebs-Umgebungstemperatur: 5 °C … 40 °C Rel. Luftfeuchte: max. 75 %, keine Kondensation Höhenlage: max.
- Seite 14 8. Service Für einen Servicefall verwenden Sie unser Service-Formular. Hier finden Sie außerdem unsere Service- Preisliste. Service-Formular https://service.safetytest.eu/support/index.php...
- Seite 15 9. Reinigung, Wartung und Ersatzteile Der Prüfadapter ist grundsätzlich wartungsfrei. Gelegentlich das Gehäuse und die Frontpatte des Gerätes mit einem trockenen oder leicht feuchten Tuch von Staub oder Sand reinigen, hierbei keine Reiniger mit Lösungsmittel verwenden. Vor jedem Einsatz eine Sichtprüfung nach Kapitel 6.1.1 beim Prüfgerät durchführen, um mögliche Schäden zu erkennen.
- Seite 16 Verwertungsvorgaben des ElektroG. Gemäß der Richtlinie § 19 ElektroG (sogenannte b2b-Geräte von anderen Nutzern als privaten Haushalten) bietet die Firma SAFETYTEST die Möglichkeit, Altgeräte zurückzugeben und für eine entsprechende Entsorgung zu sorgen. Sie können Ihr Altgerät dazu vorher anmelden und an unsere Firmenadresse schicken.
- Seite 17 Prüfprotokoll mit allen Kalibrierdaten bei. §1 Garantiedauer eigener Produkte der Marke SAFETYTEST Die Garantiedauer für unsere Produkte beträgt 1 Jahr ab Auslieferung bei SAFETYTEST, sofern nichts anderes in den Verkaufsvereinbarungen oder Produktbeschreibungen angegeben ist. Eventuelle Garantieleistungen verlängern die Garantiedauer nicht und es beginnt auch keine neue Garantiedauer. Es ist möglich, durch den Kauf einer speziellen Garantieerweiterung, die Garantiedauer um den angegebenen Zeitraum ab dem Rechnungsdatum der Garantieerweiterung zu verlängern.
