MONTAGE
5.3
Montieren
14
B E T R I E B S A N L E I T U N G | i14 Lock
1,2 Nm
1.
Betätiger in Betätigungskopf einführen.
2.
Sicherheitsschalter formschlüssig mit feststehendem Teil der Schutzeinrichtung
verbinden.
3.
Betätiger dauerhaft und unlösbar mit beweglichem Teil der Schutzeinrichtung ver‐
binden.
4.
Zusätzlichen Anschlag für beweglichen Teil der Schutzeinrichtung anbringen.
2 x M5 CSK

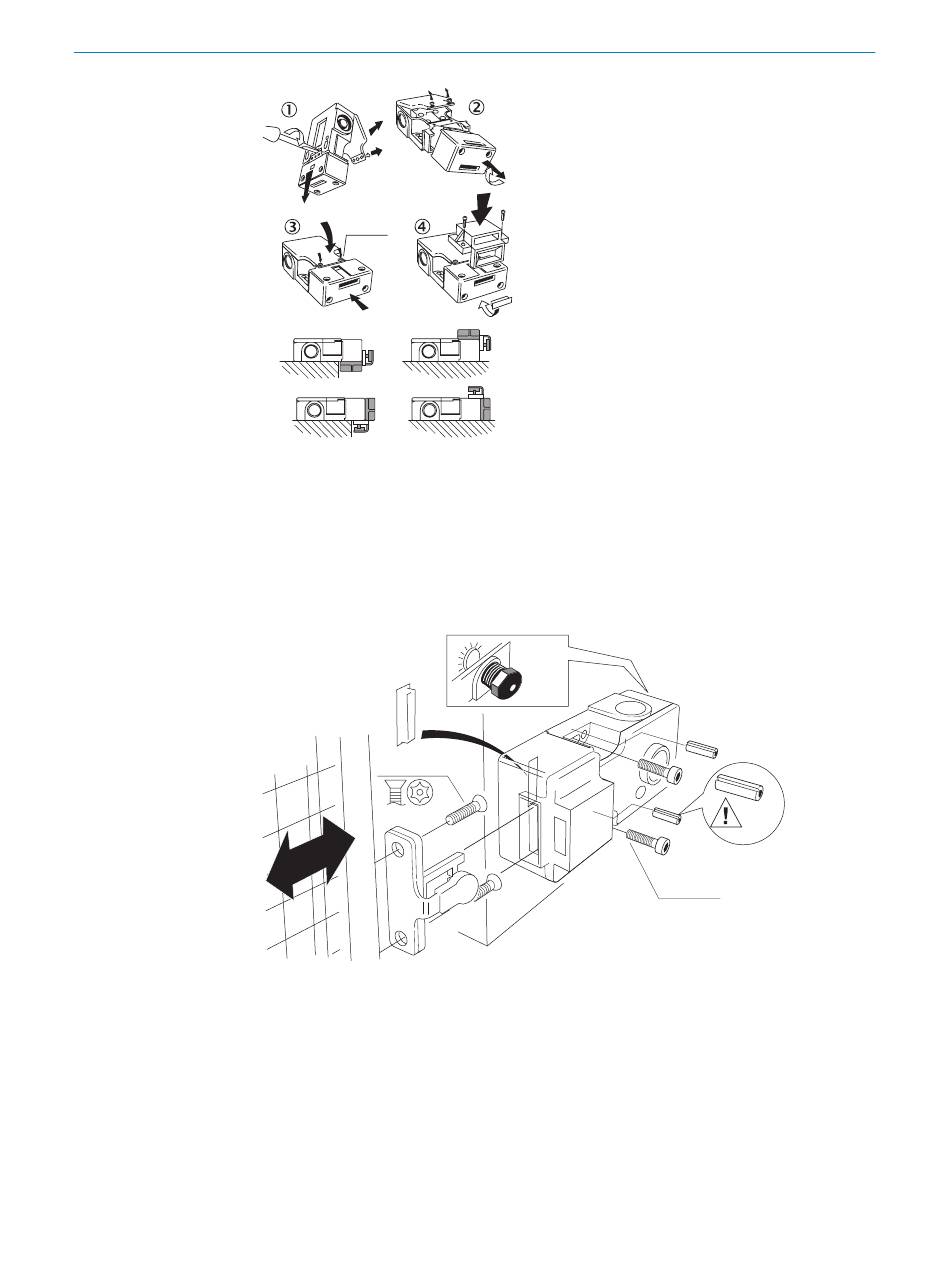

Abbildung 1: Montage des Sicherheitsschalters
1 x M20
2 x M5
1,4 Nm
2 x M5
8020552/10NO/2019-05-14 | SICK
Irrtümer und Änderungen vorbehalten
