- Seite 1 B E T R I E B S A N L E I T U N G i14 Lock Sicherheitszuhaltung...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Prüfen......................Wiederkehrende technische Überprüfungen.......... Außerbetriebnahme................18 Entsorgung....................Technische Daten................19 Technische Daten..................Maßzeichnungen..................8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... - Seite 4 Zubehör....................22 11.1 Betätiger....................11.2 Weiteres Zubehör..................Anhang....................23 12.1 Konformitäten und Zertifikate..............B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 5: Zu Diesem Dokument
Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung. LED-Symbole Diese Symbole zeigen den Zustand einer LED an: 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... - Seite 6 Die LED ist aus. Ö Die LED blinkt. O Die LED leuchtet konstant. B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 7: Zu Ihrer Sicherheit
Bedienung unterwiesen sein. Für die Wartung müssen Sie den arbeitssicheren Zustand der Maschine beurteilen können. 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... -
Seite 8: Produktbeschreibung

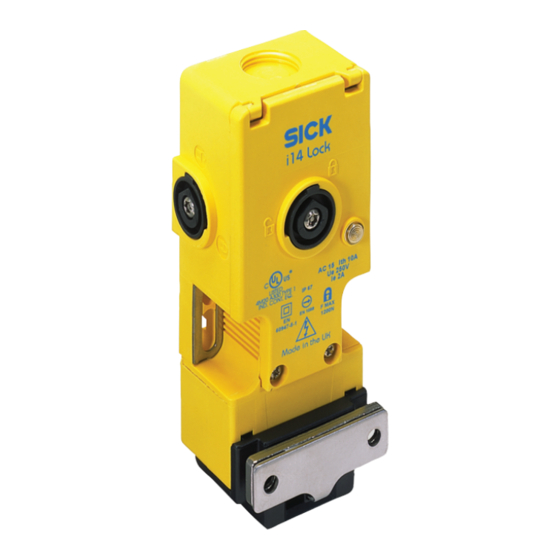

LED-Status Bedeutung Es liegt Spannung am Magnet für die Zuhaltung an. Zuhaltung entsperrt. B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Symbole Am Produkt
Dauerhafte Betätigung der Hilfsentriegelung Gefahr der Unwirksamkeit der Schutzeinrichtung Hilfsentriegelung nach Gebrauch zurückstellen. 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... -
Seite 10: Projektierung
Beschränken Sie den Zugang zu Ersatzbetätigern, damit diese nicht zur Umgehung des Geräts verwendet werden. B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Konstruktion
Maschine auf Grundlage der Einsatzbedingungen und der Risikobeurteilung festlegen. Die Festlegung der Prüfungen muss in nachvollziehbarer Weise dokumentiert werden. 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... -
Seite 12: Montage
Betätigungskopf einrasten. Schrauben mit 1,2 Nm anziehen. Nicht verwendete Betätigungsschlitze mit beiliegenden Schlitzabdeckungen ver‐ schließen. B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 13: Montieren
2 x M5 2 x M5 1,4 Nm Abbildung 1: Montage des Sicherheitsschalters 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... -
Seite 14: Schutz Vor Umgebungseinflüssen
Bei Lackierarbeiten den Betätigungsschlitz, den Betätiger und das Typenschild abde‐ cken. B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 15: Elektrische Installation
° Auf Dichtheit der Leitungseinführung achten. Schalterdeckel schließen und verschrauben (Anzugsdrehmoment 1,2 Nm). 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... -
Seite 16: Inbetriebnahme
Niemals einzelne Teile oder Baugruppen austauschen. Sicherheitszuhaltung entsprechend den national gültigen Vorschriften innerhalb der darin geforderten Fristen überprüfen. B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... - Seite 17 Dichtheit der Kabeleinführung • Keine gelockerten Leitungsanschlüsse bzw. Steckverbinder • Keine Manipulation durch Mitarbeiter 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten...
-
Seite 18: Außerbetriebnahme
Ergänzende Informationen SICK unterstützt Sie auf Anfrage bei der Entsorgung dieser Geräte. B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 19: Technische Daten
Magnetversorgungsspannung (+10 % … –15 DC 24 V Magnetleistung max. Einschaltdauer ED 100 % Bei 10 mA. 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... -
Seite 20: Maßzeichnungen
TECHNISCHE DATEN Maßzeichnungen i14 Lock 20,5 Ø 5,5 B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 21: Bestelldaten
Tabelle 6: Bestelldaten i14 Lock Zuhaltungsüberwachung Typenschlüssel Artikelnummer Zwangsöffner Schließer i14-M0213 Lock 6025060 i14-M0303 Lock 6025062 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... -
Seite 22: Zubehör
Tabelle 8: Weiteres Zubehör Bezeichnung Typenschlüssel Artikelnummer Leitungsverschraubung Verschraubung M20 5309164 Hilfsentriegelung iE14-E01 5311282 B E T R I E B S A N L E I T U N G | i14 Lock 8020552/1CY0/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 23: Anhang
Restriction of the Use of Certain Hazardous Substances in Electrical and Electro‐ nic Equipment Regulations 2012 • Supply of Machinery (Safety) Regulations 2008 8020552/1CY0/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i14 Lock Irrtümer und Änderungen vorbehalten... - Seite 24 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
