7. Säule und Bügelmontage:
A. Platzieren Sie die Säule mit der Stromversorgungseinheit an
der hinteren linken Ecke der Hebebühne. Der Hydraulikzylin-
deranschluss in der linken Fahrfläche sollte aus dieser Ecke
sichtbar sein. Stellen Sie die restlichen drei Säulen auf.
B. Drehen Sie die Kontermutter so weit wie möglich auf den
Gewindebolzen. Bringen Sie den Gummistoßfänger im
unteren Bereich der Klinkenschiene an (Abb. 6). Setzen Sie
die Klinkenschiene an die Rückseite der Säule (Abb. 6a). Die
Klinkenschiene ist von der Mittellinie des Gewindebolzens
versetzt (Abb. 6). Die Klinkenschiene sollte von der Mittellinie
des Gewindebolzens auf die Rückseite der Säule ausgerichtet

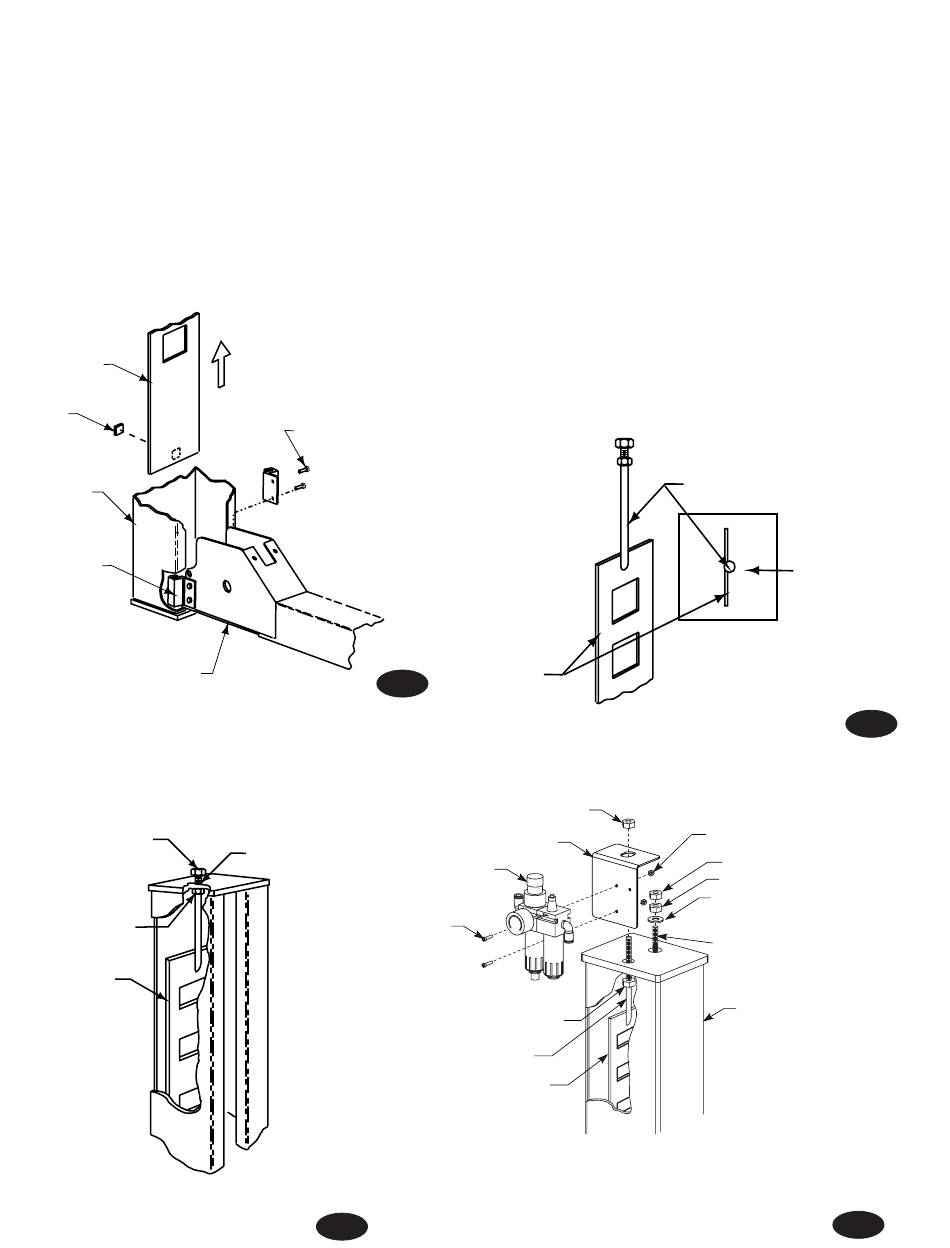

GLEITSTÜCKE ANBRINGEN
Klinkenschiene
Gummi-
stoßfänger
Säule
Gleiter
Bügel
Stellmutter
Kontermutter
Klinkenschiene
KLINKENSCHIENE IN SÄULE
Klinkenschiene über Gleitstücke
nach oben ziehen
Sechskantkopfschraube
5
3
/
"–18NC x
/
"
16
4
Abb. 6
Gewindebolzen
Innensechskantzy-
linderschraube,
10-24NC x 3/4"
Abb. 6a
werden.
C. Setzen Sie den FRL-Bügel auf den Kopf der Säule mit der
Stromversorgungseinheit (Abb. 7). Führen Sie den Gewin-
debolzen durch die Bohrung in der Säulendeckplatte und
im Bügel. Drehen Sie anschließend die Stellmutter auf den
Gewindebolzen, bis die Mutter bündig auf der Deckplatte sitzt.
Wiederholen Sie den Vorgang für die anderen Säulen.
D. Führen Sie das Bügelende in die Säule, und achten Sie darauf,
dass die Bohrungen für die Gleitstückschrauben weiterhin
freiliegen (Abb. 6). Verschrauben Sie die Gleitstücke auf be-
iden Seiten des Bügelendes mit den mitgelieferten Schrauben
5/16"-18NC. Wenn beide Gleitstücke angebracht sind, drücken
Sie die Säule in Richtung Bügelende, bis die Gleitstücke die
Klinkenschiene berühren.
E. Heben Sie die Klinkenschiene über die Gleitstücke an, und
schieben Sie die Säule auf den Bügel, bis die Gleitstücke die
Rückseite der Säule berühren. Senken Sie die Klinkenschiene
in die Gleitstücke. Ziehen Sie die Kontermutter der Klinken-
schiene an der Säulendeckplatte fest. Die Klinkenschiene
sollte mindestens 25 mm in die Gleitstücke eingreifen, wenn
die Hebebühne vollständig abgesenkt ist. Wiederholen Sie
Klinkenschiene
VERSATZ DER KLINKENSCHIENE
Stellmutter
FRL-Bügel
FRL
Kontermutter
Gewindebolzen
Klinkenschiene
Gewindebolzen
Diese Seite
zeigt nach außen.
QUERSCHNITT
KLINKENSCHIENE
Nylon-Sicherungs-
mutter, 10-24NC
Kontermutter
Mutter
Unterlegscheibe
Gewindeseil
Säule mit
Stromversorgungseinheit
FRL ANBRINGEN
Abb. 6b
Abb. 7
