4. Fahrfläche und Bügelrohrmontage:
A. Ermitteln Sie die Auffahrtrichtung im Arbeitsbereich.
B. Demontieren Sie den Endschalterleiter von beiden Bügeln,
BEVOR sie an der Fahrfläche befestigt werden.
C. Positionieren Sie die linke (feste) Fahrfläche so im Arbe-
itsbereich, dass sich der Anschluss des Hydraulikzylinder-
schlauchs vorn im Arbeitsbereich befindet. Seile und Laufrol-
len sind in der Fahrfläche vormontiert. Die Fahrfläche muss
vom Boden abgehoben werden, damit Transportsicherungen
von den Seilenden, Luft- und Hydraulikleitungen und Zylin-
derkolben entfernt werden können. Ziehen Sie Seilenden und
Hydraulikleitung zur Montage heraus. Achten Sie darauf, dass
sich die Seile korrekt in den Rillen der Laufrollen befinden
(Abb. 3).
Hinweis: Seile sollten auf der Vorder- und Rückseite herausge-
zogen werden, während die Hydraulikleitung seitlich durch die
Gummi-Durchführungsdichtung herausgezogen werden sollte.

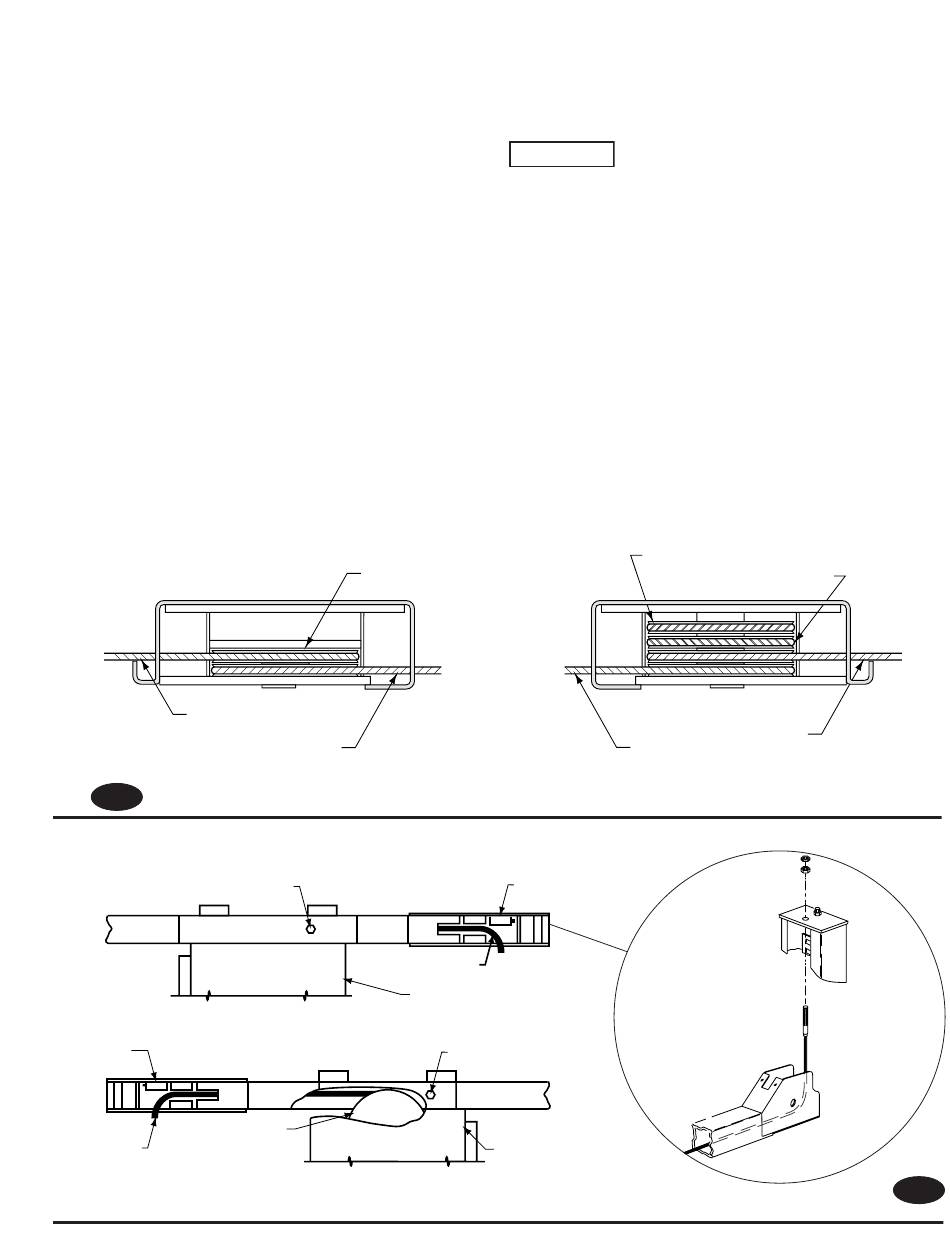

VORDERSEITE
Seil vorn
rechts (1)
Abb. 3
SEILENDEN DURCH BÜGELÖFFNUNGEN FÜHREN
Fahrflächenbolzen
Vorderer
Bügel
Fahrflächen-
Seil
laufrolle
HINWEIS: Endschalterleiter vor Befestigung der Fahrflächen verlegen.
SICHERSTELLEN, DASS SICH
SEILE NICHT KREUZEN
Seil vorn
links (2)
SEILE IN RICHTIGEN LAUFROLLENRILLEN
Seil
Rechte Fahrfläche
Fahrflächenbolzen,
1/2" x 1 1/4"
D. Positionieren Sie den vorderen und hinteren Bügel an den
jeweiligen Enden der Fahrfläche (Abb. 1). Die Öffnung an
der Bügelseite sollte auf die Seillaufrollen in den Enden der
linken Fahrfläche ausgerichtet sein. Führen Sie die
Seilenden durch die Bügelöffnungen (Abb. 4). Montieren
Sie die Laufrollen jetzt noch nicht in den Bügelenden.
WICHTIG
Überzeugen Sie sich, dass sich die Seile innerh-
alb des Bügels nicht kreuzen. Siehe Abb. 3.
Hinweis: Verlegen Sie die Endschalterleiter, bevor die Fahrflä-
chen befestigt werden.
vorn rechts (1)
Seil
hinten links (4)
Vorderer Bügel
Linke Fahrfläche
Seil
Seil vorn
links (2)
RÜCKSEITE
Seil hinten
rechts (3)
Abb. 4
