5. Verdrahtung der Endschalter:

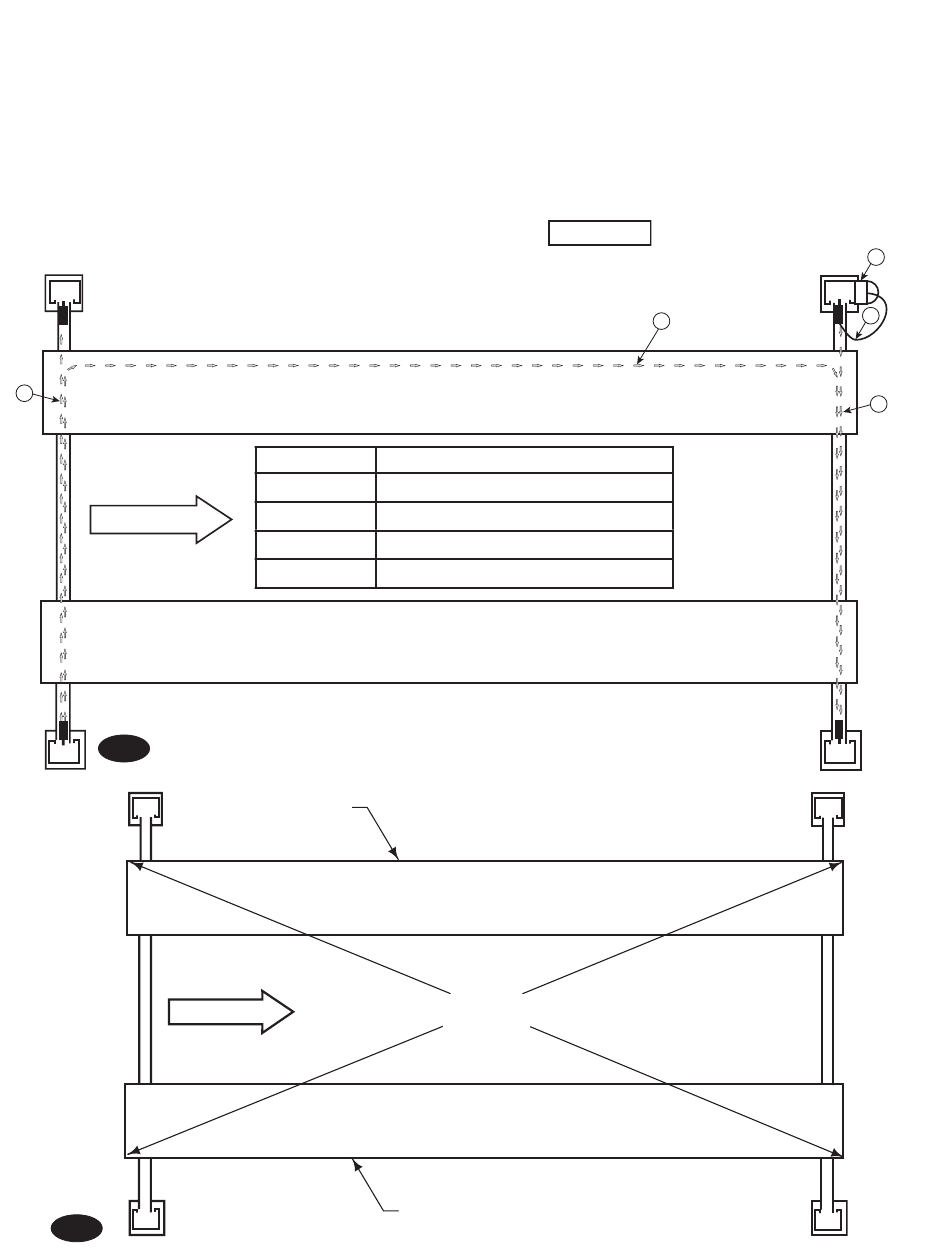

A. Verlegen Sie alle Endschalterkabel gemäß Abb. 5a.
B. Verlegen Sie die grauen Endschalterkabel durch das Rohr, und
führen Sie sie aus dem runden Loch in der Bügelseite heraus
und in das Rohr auf der Unterseite der Fahrfläche. Befestigen
Sie das Kabel mit Kabelbindern zwischen Steuerkasten und
Fahrfläche und innerhalb der Fahrfläche an den Hydraulik- und
Luftschläuchen.
C. Endschalter werden in einem späteren Schritt mit dem
Steuerkasten verdrahtet.
6. Montage von Fahrflächen und Radanschlägen:
Wenn die Öffnungen an der Seite des Bügelrohrs auf die
Enden der linken Fahrfläche ausgerichtet sind, richten Sie die
E
ZUFAHRT
Abb. 5a
ZUFAHRT
Abb. 5b
A.
Steuerkasten
B.
Endschalterkabel
C.
Endschalterkabel
D.
Endschalterkabel
E.
Endschalterkabel
Linke Fahrfläche
Diagonalen innerhalb
Rechte Fahrfläche
beiden (2) Bohrungen im Kopf des vorderen Bügelrohrs auf
die Aussparungen in den Endplatten der Fahrfläche und die
Bohrungen in den Vorderradanschlägen aus. Verschrauben
Sie die Fahrfläche mit dem Bügel. Verwenden Sie hierzu vier
(4) Sechskantflanschschrauben 1/2" x 1-1/4" (Abb. 4). Bevor
Sie die rechte Fahrfläche montieren, bringen Sie die Gleit-
stücke und beide Enden der Fahrfläche an (Abb. 5c) Rich-
ten Sie die mittlere Bohrung in den Endplatten der rechten
Fahrfläche auf die Bohrung im Bügelrohr und in den Radan-
schlägen aus (Abb. 5c). Die Diagonalen müssen innerhalb von
6 mm identisch sein (Abb. 5b). Ziehen Sie die 1/2"-Schrau-
ben fest.
WICHTIG
während der Verankerung verschraubt werden, um sicherzus-
tellen,
dass die Fahrflächen rechtwinklig angeordnet
3,5 m
3,4 m
10,7 m
3,4 m
von 6 mm
DIAGONALEN ÜBERPRÜFEN
Die verstellbare Fahrbahn muss
D
A
B
C
