alle vier Seile. Verwenden Sie Abb. 8 als Referenz.
11. Luftventil, Stromversorgungseinheit und Steuerkasten:
A. Montieren Sie die Stromversorgungseinheit so an den Säu-
lenbügel, dass der Motor über der Stromversorgungseinheit
angeordnet ist, und setzen Sie die Sicherungsscheiben und
Muttern ein (Abb. 17). Verlegen Sie den Hydraulikschlauch von
der Fahrfläche durch die Aussparung und entlang der Innen-
seite der Fahrfläche zum Ausgang der Stromversorgungsein-
heit (Abb. 19).
Verwenden Sie für die Hydraulikschlauchanschlüsse Hydrau-
likdichtmittel. Der Krümmer sollte in einem Winkel von etwa
45° nach unten gerichtet werden (Abb. 19). Ziehen Sie die
Sicherungsmutter fest. Bringen Sie das mitgelieferte Etikett,
auf dem die Tragkraft angeführt ist, an der Stromversorgungs-
einheit an (Abb. 18).
B. Montieren Sie den Steuerkasten an der Säule mit der Strom-
versorgungseinheit mit Hilfe der mitgelieferten Rundkopfme-
tallschrauben 8-32NC x 1/2" auf die Adapterplatte über der
Stromversorgungseinheit. Führen Sie das Zehenschutzkabel
durch die Zugentlastungseinrichtung am Boden des Steuerka-
stens, und bringen Sie es am Anschluss (J3, Stift 1 und 2) der
Steuerplatine an (Abb. 22). Verlegen Sie das Kabel des Zehen-
schutzes (TB4) durch die Säule nach unten. Der Zehenschutz
muss montiert werden, nachdem die Hebebühne verdrahtet
worden ist und etwa 250 mm vom Boden angehoben werden
kann, damit auf den Fuß der Säule mit der Stromversorgungs-
einheit zugegriffen werden kann (Abb. 19).
Muttern aufschieben,
Schrauben gegen
Bügel drücken
Einfüllentlüfter-
Deckel

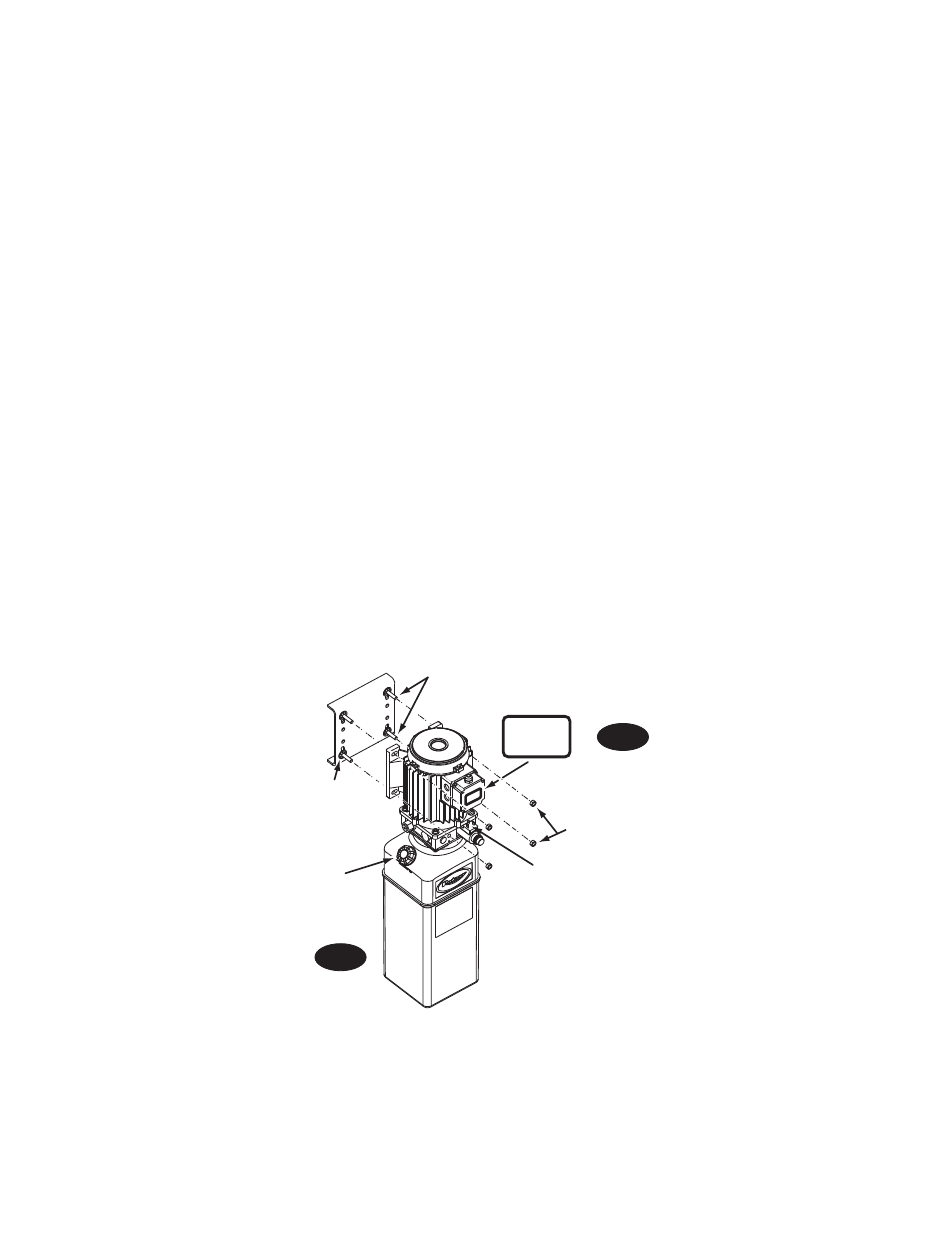

Abb. 17
Säule ist aus Gründen der Übersichtlichkeit in der
Abbildung nicht dargestellt.
C. Schließen Sie die Endschalterleiter von hinteren linken Schal-
ter an. Verlegen Sie das Endschalterkabel durch die Zugent-
lastungseinrichtung am Boden des Steuerkastens und bringen
es am Anschluss (J2 Stifte 1 und 2) an (Abb. 22).
Sechskantkopfschrauben verwenden,
(4) 5/16"-18NC x 1-1/2"
TRAGKRAFT
Abb. 18
A F
T
K R
A G
.
k g
T R
Muttern verwenden,
0 0
5 5
(4) 5/16"-18NC
Absenkventil
DIN-Anschluss
