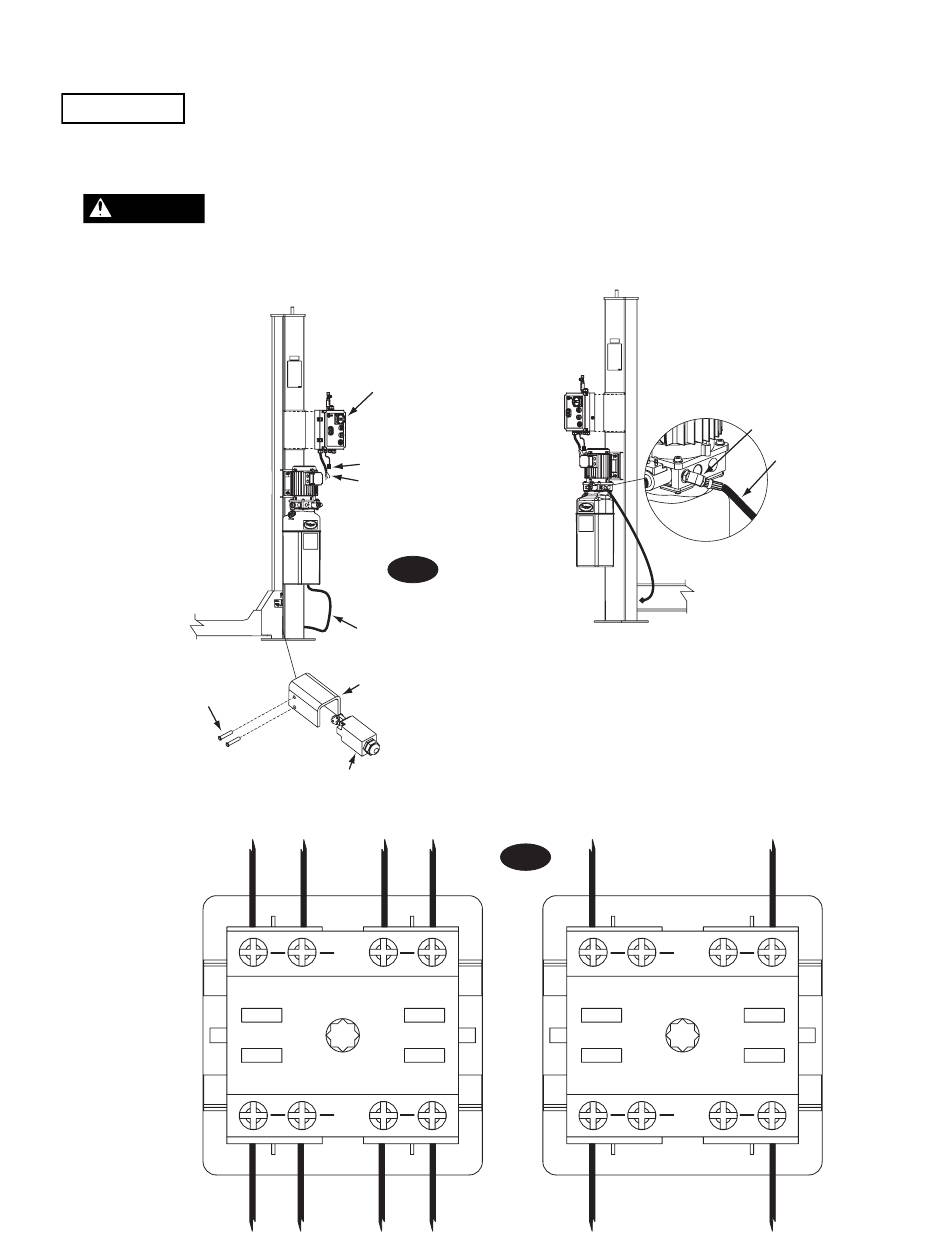

12. Elektrik: Ein Elektriker muss das Stromversorgungskabel (3 Phasen,
50 Hz) zum Bedienfeld verlegen (Abb. 20 und 21). Dimensionieren Sie
die Leiter für einen 20-A-Stromkreis.
WICHTIG
Verwenden Sie für jede Stromversorgungseinheit
einen separaten Schaltkreis. Sichern Sie jeden Stromkreis mit einer
trägen 20-A-Sicherung oder einem 20-A-Leistungsschalter. Die gesamte
Verdrahtung muss den örtlichen Bestimmungen entsprechen.
WARNUNG
Explosionsgefahr. Dieses System verfügt über
interne Teile, die Lichtbogen oder Funken bilden und aus diesem
Grund nicht mit leicht entzündlichen Dämpfen in Kontakt kommen
dürfen. Es darf nicht in einem eingelassenen Bereich oder unter
Bodenniveau eingesetzt werden.
Geschlitzte Rundkopfme-
tallschraube, 10-32NC x 1"
Schrauben herausdrehen
Steuerkasten öffnen
4 Rundkopfmetallschrauben,
8-32 NC x 1/2", in die Bohrungen
einsetzen, mit denen die vordere
Abdeckung befestigt wird, und an
Säulenbügel über der Stromver-
sorgungseinheit anbringen
Kabel und DIN-Stecker
Netzkabel zur
Stromversorgungseinheit
Abb. 19
Hydraulikschlauch
von der Hebebühne
Schalterabdeckung
Zehenschutz
EINGEHENDER STROM
1
3
5
L1
L2
L3
TRENNSCHALTER
3-PHASIG
2
4
6
T1
T2
T3
13. Einfüllung von Hydrauliköl:
Die Systemkapazität beträgt dreizehn
(13) Liter. Verwenden Sie Dexron III ATF.
A. Nehmen Sie den Einfüll-/Entüfterdeckel ab (Abb. 17).
Füllen Sie dreizehn (13) Liter Öl ein. Bringen Sie den Einfüll-/ Entlüfter-
deckel wieder an. Starten Sie den Motor, und heben Sie die Hebebüh-
ne zur maximalen Höhe an. Senken Sie sie auf die Arretierklinken ab.
Hinweis: Wenn der Einfüll-/Entlüfterdeckel (Abb. 17) verloren geht oder
defekt ist, bestellen Sie Ersatz.
B. Senken Sie die Hebebühne ab, bis der Abstand zum Boden etwa
250mm beträgt.
C. Bringen Sie den Zehenschutz am Fuß der Säule mit der Stromver-
sorgungseinheit an, und schließen Sie das Kabel vom Steuerkasten
an (Abb. 19).
EINGEHENDER STROM
Abb. 20
1
N
L1
TRENNSCHALTER
2
N
T1
Krümmer 45°
zurück anwinkeln
(Typische) Gecrimpte
Schlauchmuffe
3
5
L2
L3
N
1-PHASIG
4
6
T2
T3
N
