Shadow Drive
Steuerbordleitung
Backbordleitung
Rücklaufleitung
Steuerstand
Power-Assist-Modul
Abschaltventile
Pumpe
Steuerzylinder

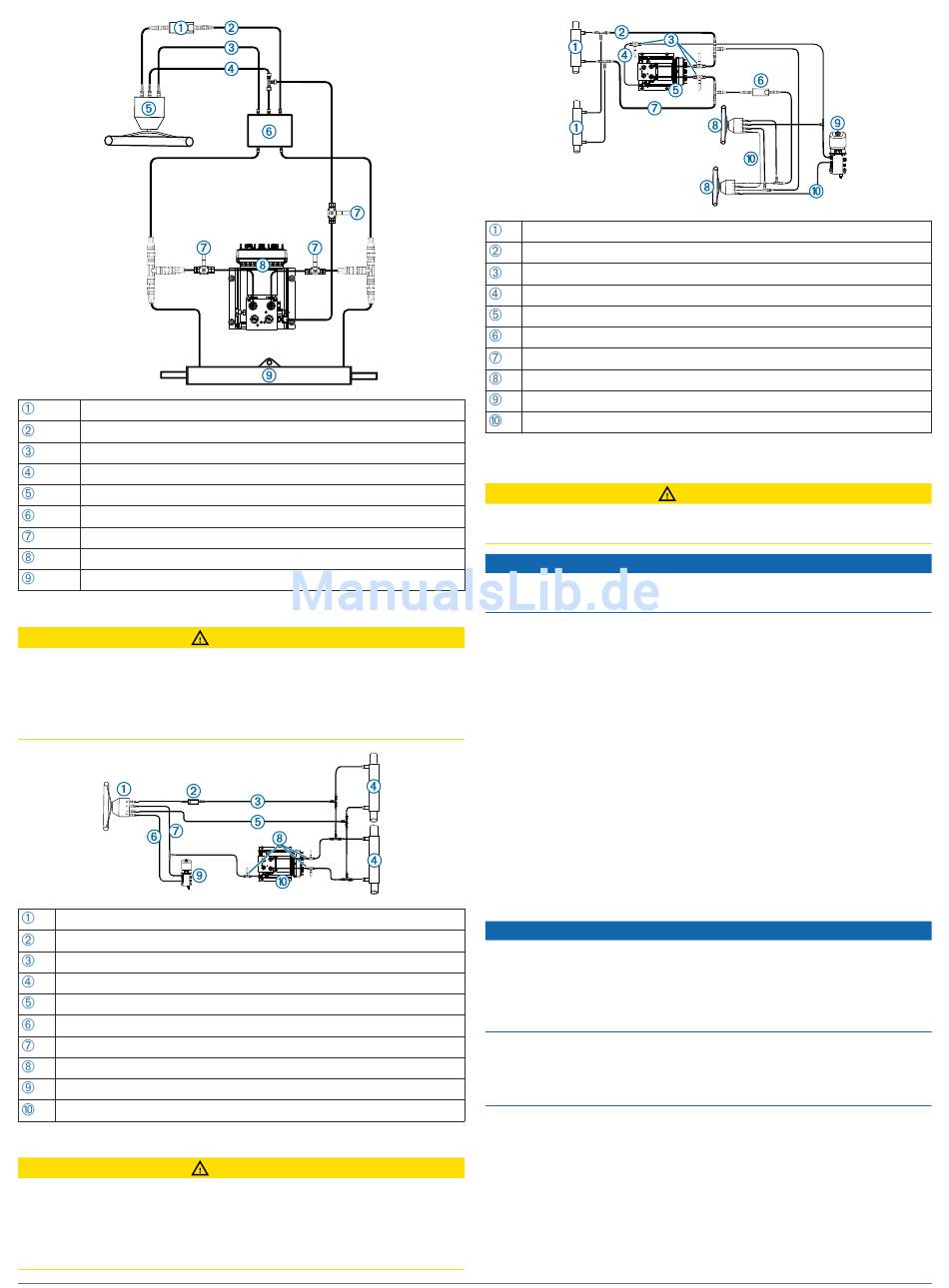

Boote mit einem Steuerstand und Uflex
Wenn Sie die Pumpe in einem System mit einem Uflex
MasterDrive installieren, dürfen Sie die Hochdruckleitung nicht
kürzen, die von der Antriebseinheit zum Steuerstand führt.
Dadurch sollen Verletzungen oder Sachschäden vermieden
werden.
Steuerstand
Shadow Drive
Steuerbordleitung
Steuerzylinder
Backbordleitung
Hochdruckleitung – NICHT KÜRZEN
Rücklaufleitung
Abschaltventile
Uflex MasterDrive Antriebseinheit
Pumpe
Boote mit zwei Steuerständen und Uflex MasterDrive
Wenn Sie die Pumpe in einem System mit einem Uflex
MasterDrive installieren, dürfen Sie die Hochdruckleitung nicht
kürzen, die von der Antriebseinheit zum Steuerstand führt.
Dadurch sollen Verletzungen oder Sachschäden vermieden
werden.
6
MasterDrive
®
ACHTUNG
ACHTUNG
Steuerzylinder
Backbordleitung
Abschaltventile
Rücklaufleitung
Pumpe
Shadow Drive
Steuerbordleitung
Steuerstände
Uflex MasterDrive Antriebseinheit
Hochdruckleitung – NICHT KÜRZEN
Installationsvorgänge
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
™
Wenn Sie die Installation des Autopiloten auf dem Boot geplant
und dabei alle Hinweise in Bezug auf Montage und Verkabelung
für Ihre Installation beachtet haben, können Sie mit der Montage
und der Verkabelung der Komponenten beginnen.
Montage der Rudersteuerung
Sie müssen die Rudersteuerung installieren, indem Sie sie
bündig im Armaturenbrett in der Nähe des Steuerruders
montieren und mit einem NMEA 2000 Netzwerk verbinden.
Zur Nutzung der erweiterten Funktionen des Autopiloten können
optionale NMEA 2000 kompatible oder NMEA 0183 kompatible
Geräte, z. B. ein Windsensor, ein Sensor für die
Geschwindigkeit durch Wasser oder ein GPS-Gerät, an das
NMEA 2000 Netzwerk oder über NMEA 0183 an die
Rudersteuerung angeschlossen werden.
Montieren des Steuerelements
Wenn Sie das Gerät in Glasfasermaterial einlassen, wird beim
Bohren der vier Vorbohrungen die Verwendung eines
Senkkopfbohrers empfohlen, um die Ansenkung nur durch die
oberste Gelcoat-Schicht zu bohren. Dadurch wird Rissen in der
obersten Gelschicht beim Anziehen der Schrauben vorgebeugt.
Schrauben aus Edelstahl können sich leicht festklemmen, wenn
sie in Glasfasermaterial zu stark angezogen werden. Garmin
empfiehlt, vor der Installation Fettpaste auf die Schrauben
aufzutragen.
Vor der Montage des Steuerelements müssen Sie einen
Montageort auswählen
Rudersteuerung).
1
Schneiden Sie die Schablone für die bündige Montage zu,
und achten Sie darauf, dass sie an den gewählten
Montageort passt.
Die Schablone für die bündige Montage ist im Lieferumfang
des Steuerelements enthalten.
ACHTUNG
HINWEIS
HINWEIS
(Hinweise zur Montage der
