Element Beschreibung Wichtige Hinweise
CCU Sie können die CCU mit beliebiger
Ausrichtung an einem Ort in der Nähe der
Bootsmitte montieren, der sich nicht unter
Wasser befindet
Verkabelung der CCU, Seite
Montieren Sie die CCU mit ausreichendem
Abstand zu magnetischen Störquellen.
NMEA 2000 Sie müssen das Bedieninstrument bzw. den
Netzwerk kompatiblen Garmin Kartenplotter und die
CCU mit den mitgelieferten T-Stücken an ein
NMEA 2000 Netzwerk anschließen
(Hinweise für NMEA 2000
Seite
Wenn auf dem Boot noch kein NMEA 2000
Netzwerk vorhanden ist, können Sie mithilfe
der mitgelieferten Kabel und Anschlüsse ein
Netzwerk einrichten
2000 Basisnetzwerks für das Autopilot-
system, Seite

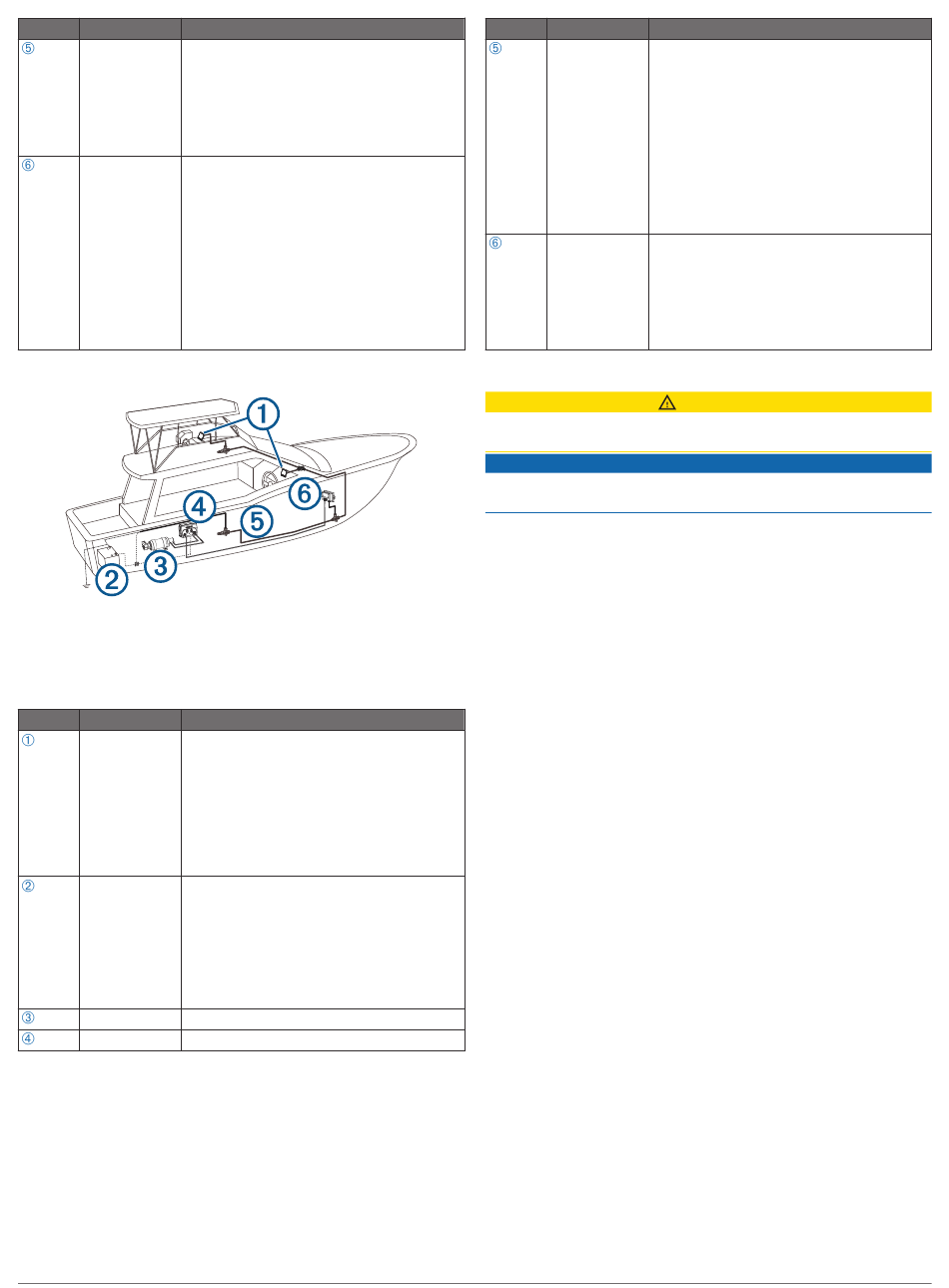

Richtlinien für Boote mit zwei Steuerständen
HINWEIS: Dieser Schaltplan dient ausschließlich zu
Planungszwecken. Bei Bedarf sind spezifische Schaltpläne in
den detaillierten Installationsanweisungen der einzelnen
Komponenten enthalten.
Hydraulikanschlüsse sind in diesem Schaltplan nicht dargestellt.
Element Beschreibung Wichtige Hinweise
Bedieninstru- Ein zugehöriges Bedieninstrument ist nicht
ment im Lieferumfang aller Autopiloten enthalten.
Wenn Sie den Autopiloten ohne ein
zugehöriges Bedieninstrument installieren,
muss die Autopilot-CCU mit demselben
NMEA 2000 Netzwerk wie ein kompatibler
Garmin Kartenplotter verbunden werden,
damit das Autopilotsystem konfiguriert und
bedient werden kann.
Batterie (12 bis Sie müssen das ECU mit einer Gleichstrom-
24 V quelle von 12 bis 24 V verbinden.
Gleichstrom) Verlängern Sie das Kabel unter Verwendung
des richtigen Leitungsquerschnitts
gerung des Netzkabels, Seite
Sie müssen das NMEA 2000 Netzkabel mit
einer Gleichstromquelle von 9 bis 16 V
verbinden.
Pumpe
ECU
4
(Hinweise zu Montage und
1).
Verbindungen,
®
2).
(Einrichten eines NMEA
6).
(Verlän-
5).
Element Beschreibung Wichtige Hinweise
NMEA 2000 Sie müssen das Bedieninstrument bzw. den
Netzwerk kompatiblen Garmin Kartenplotter und die
CCU mit den mitgelieferten T-Stücken an ein
NMEA 2000 Netzwerk anschließen
(Hinweise für NMEA 2000
Seite
Wenn auf dem Boot noch kein NMEA 2000
Netzwerk vorhanden ist, können Sie mithilfe
der mitgelieferten Kabel und Anschlüsse ein
Netzwerk einrichten
2000 Basisnetzwerks für das Autopilot-
system, Seite
CCU Sie können die CCU mit beliebiger
Ausrichtung an einem Ort in der Nähe der
Bootsmitte montieren, der sich nicht unter
Wasser befindet
Verkabelung der CCU, Seite
Montieren Sie die CCU mit ausreichendem
Abstand zu magnetischen Störquellen.
Installationsvorgänge
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Wenn Sie die Installation des Autopiloten auf dem Boot geplant
und dabei alle Hinweise in Bezug auf Montage und Verkabelung
für Ihre Installation beachtet haben, können Sie mit der Montage
und der Verkabelung der Komponenten beginnen.
Montage des Bedieninstruments
Ein zugehöriges Bedieninstrument ist nicht im Lieferumfang aller
Autopiloten enthalten. Wenn Sie den Autopiloten ohne ein
zugehöriges Bedieninstrument installieren, muss die Autopilot-
CCU mit demselben NMEA 2000 Netzwerk wie ein kompatibler
Garmin Kartenplotter verbunden werden, damit das
Autopilotsystem konfiguriert und bedient werden kann.
Detaillierte Montageanweisungen sind im Lieferumfang des
Bedieninstruments enthalten.
Montage der CCU
1
Ermitteln Sie den Montageort.
2
Verwenden Sie die CCU als Schablone, und markieren Sie
die späteren Bohrungen auf der Montagefläche.
3
Bringen Sie mit einem 3-mm-Bohrer (
Vorbohrungen an.
4
Befestigen Sie die CCU mit den mitgelieferten Schrauben auf
der Montagefläche.
HINWEIS: Wenn Sie nicht die mitgelieferten Schrauben
verwenden, müssen die Befestigungsteile aus hochwertigem
rostfreiem Stahl oder Messing gefertigt sein, damit es nicht
zu magnetischen Störungen mit der CCU kommt.
Testen Sie Befestigungsteile mit einem Handkompass, um
sicherzustellen, dass die Befestigungsteile keine
Magnetfelder aufweisen.

Installation des ECU

Montage des ECU
Vor der Montage des ECU müssen Sie einen Montageort
auswählen und die richtigen Befestigungsteile ermitteln
(Hinweise zu Montage und Verkabelung der ECU, Seite
1
Halten Sie das ECU am ausgewählten Montageort an, und
markieren Sie die Stellen der Montagelöcher auf der
Montagefläche. Verwenden Sie dabei die ECU als Vorlage.
Verbindungen,
®
2).
(Einrichten eines NMEA
6).
(Hinweise zu Montage und
1).
ACHTUNG
HINWEIS
1
/ Zoll) die
8
2).
