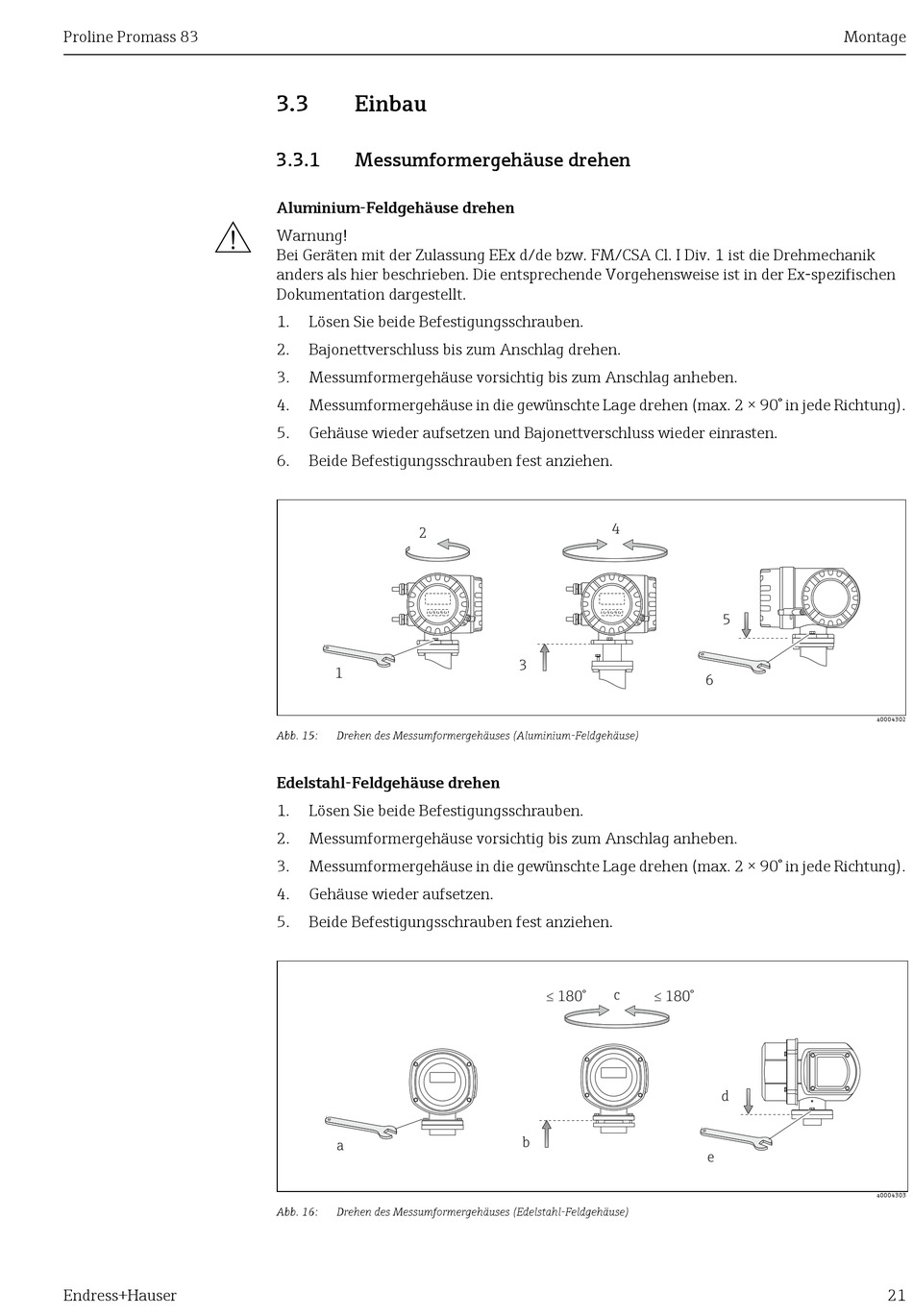

3.3 Einbau
3.3.1 Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Warnung!
Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik
anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen
Dokumentation dargestellt.
1. Lösen Sie beide Befestigungsschrauben.
2. Bajonettverschluss bis zum Anschlag drehen.
3. Messumformergehäuse vorsichtig bis zum Anschlag anheben.
4. Messumformergehäuse in die gewünschte Lage drehen (max. 2 × 90° in jede Richtung).
5. Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6. Beide Befestigungsschrauben fest anziehen.
2
1
Abb. 15: Drehen des Messumformergehäuses (Aluminium-Feldgehäuse)
Edelstahl-Feldgehäuse drehen
1. Lösen Sie beide Befestigungsschrauben.
2. Messumformergehäuse vorsichtig bis zum Anschlag anheben.
3. Messumformergehäuse in die gewünschte Lage drehen (max. 2 × 90° in jede Richtung).
4. Gehäuse wieder aufsetzen.
5. Beide Befestigungsschrauben fest anziehen.
a
Abb. 16: Drehen des Messumformergehäuses (Edelstahl-Feldgehäuse)
4
3
£ £
c
180° 180°
b
Montage
5
6
a0004302
d
e
a0004303
