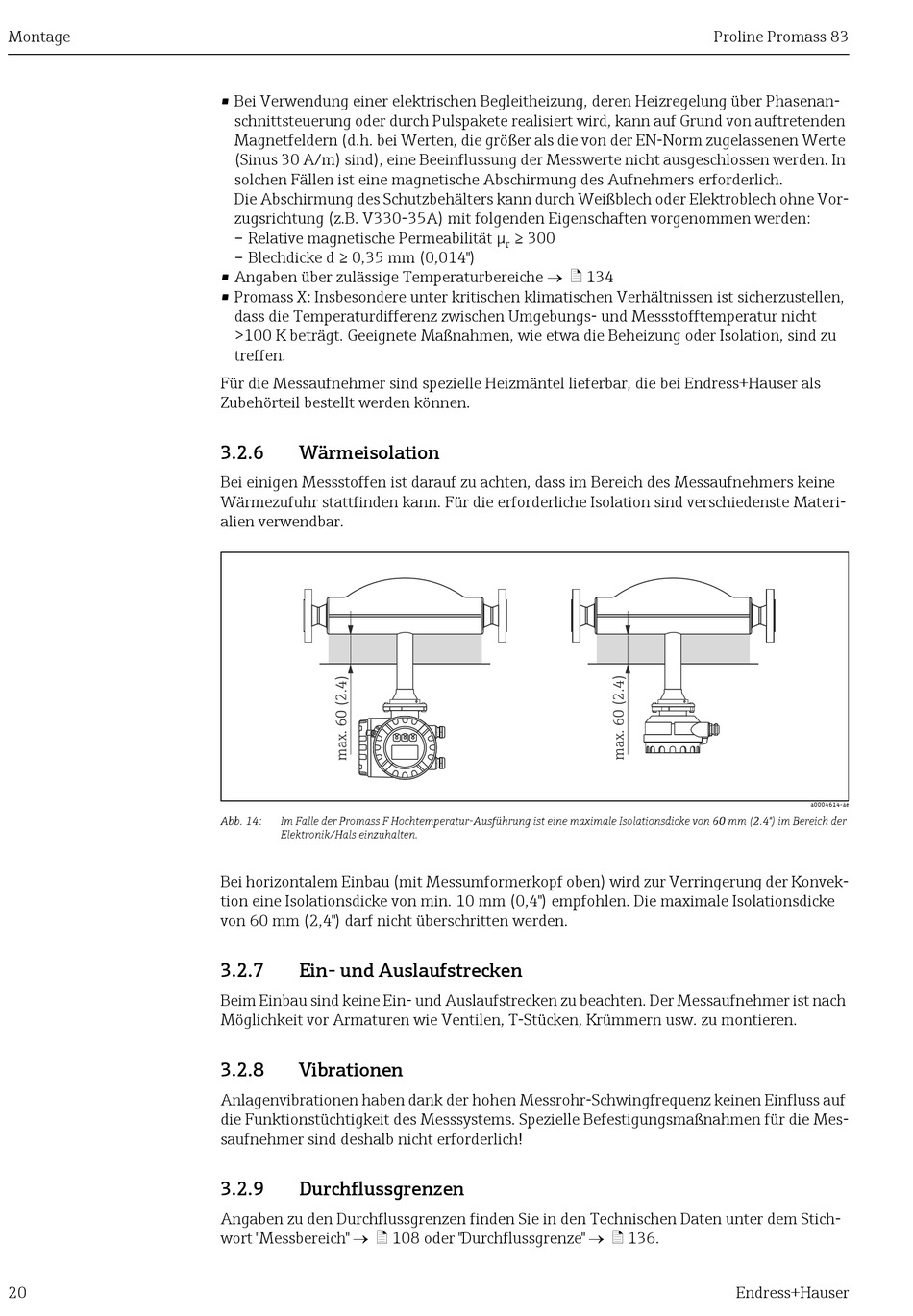

Montage
20
• Bei Verwendung einer elektrischen Begleitheizung, deren Heizregelung über Phasenan-
schnittsteuerung oder durch Pulspakete realisiert wird, kann auf Grund von auftretenden
Magnetfeldern (d.h. bei Werten, die größer als die von der EN-Norm zugelassenen Werte
(Sinus 30 A/m) sind), eine Beeinflussung der Messwerte nicht ausgeschlossen werden. In
solchen Fällen ist eine magnetische Abschirmung des Aufnehmers erforderlich.
Die Abschirmung des Schutzbehälters kann durch Weißblech oder Elektroblech ohne Vor-
zugsrichtung (z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden:
– Relative magnetische Permeabilität μ
– Blechdicke d ≥ 0,35 mm (0,014")
• Angaben über zulässige Temperaturbereiche  ä 134
• Promass X: Insbesondere unter kritischen klimatischen Verhältnissen ist sicherzustellen,
dass die Temperaturdifferenz zwischen Umgebungs- und Messstofftemperatur nicht
>100 K beträgt. Geeignete Maßnahmen, wie etwa die Beheizung oder Isolation, sind zu
treffen.
Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als
Zubehörteil bestellt werden können.
3.2.6 Wärmeisolation
Bei einigen Messstoffen ist darauf zu achten, dass im Bereich des Messaufnehmers keine
Wärmezufuhr stattfinden kann. Für die erforderliche Isolation sind verschiedenste Materi-
alien verwendbar.
Abb. 14: Im Falle der Promass F Hochtemperatur-Ausführung ist eine maximale Isolationsdicke von 60 mm (2.4") im Bereich der
Elektronik/Hals einzuhalten.
Bei horizontalem Einbau (mit Messumformerkopf oben) wird zur Verringerung der Konvek-
tion eine Isolationsdicke von min. 10 mm (0,4") empfohlen. Die maximale Isolationsdicke
von 60 mm (2,4") darf nicht überschritten werden.
3.2.7 Ein- und Auslaufstrecken
Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten. Der Messaufnehmer ist nach
Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu montieren.
3.2.8 Vibrationen
Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf
die Funktionstüchtigkeit des Messsystems. Spezielle Befestigungsmaßnahmen für die Mes-
saufnehmer sind deshalb nicht erforderlich!
3.2.9 Durchflussgrenzen
Angaben zu den Durchflussgrenzen finden Sie in den Technischen Daten unter dem Stich-
wort "Messbereich"  ä 108 oder "Durchflussgrenze"  ä 136.
≥ 300
r
Proline Promass 83
a0004614-ae
