Durchführen des Quick Setups "Pulsierender Durchfluss"
Mithilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen
geführt, die für den Messbetrieb bei pulsierendem Durchfluss angepasst und konfiguriert
werden müssen. Bereits konfigurierte Werte, wie Messbereich, Strombereich oder Endwert,
werden dadurch nicht verändert!
XXX.XXX.XX
Esc
-
HOME-POSITION
1.
Summenzähler 1
3002
Zählermodus (DAA)
2.
3.
Stromausgang n
4.

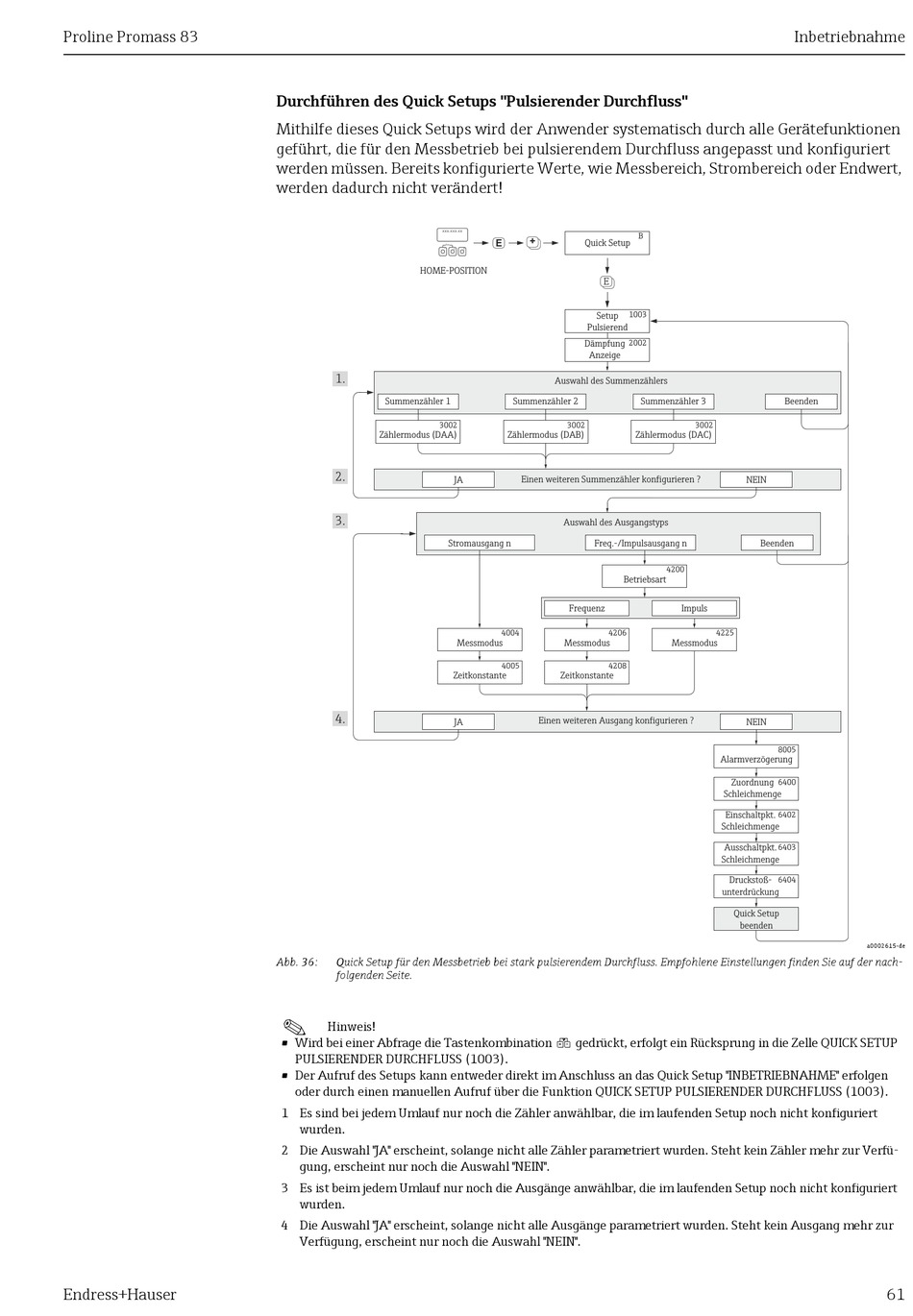

Abb. 36: Quick Setup für den Messbetrieb bei stark pulsierendem Durchfluss. Empfohlene Einstellungen finden Sie auf der nach-
folgenden Seite.
!
Hinweis!
• Wird bei einer Abfrage die Tastenkombination Q gedrückt, erfolgt ein Rücksprung in die Zelle QUICK SETUP
PULSIERENDER DURCHFLUSS (1003).
• Der Aufruf des Setups kann entweder direkt im Anschluss an das Quick Setup "INBETRIEBNAHME" erfolgen
oder durch einen manuellen Aufruf über die Funktion QUICK SETUP PULSIERENDER DURCHFLUSS (1003).
1 Es sind bei jedem Umlauf nur noch die Zähler anwählbar, die im laufenden Setup noch nicht konfiguriert
wurden.
2 Die Auswahl "JA" erscheint, solange nicht alle Zähler parametriert wurden. Steht kein Zähler mehr zur Verfü-
gung, erscheint nur noch die Auswahl "NEIN".
3 Es ist beim jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Setup noch nicht konfiguriert
wurden.
4 Die Auswahl "JA" erscheint, solange nicht alle Ausgänge parametriert wurden. Steht kein Ausgang mehr zur
Verfügung, erscheint nur noch die Auswahl "NEIN".
+ +
E
Quick Setup
+
E
+ E
Setup
Pulsierend
Dämpfung
Anzeige
Auswahl des Summenzählers
Summenzähler 2
3002
Zählermodus (DAB)
Einen weiteren Summenzähler konfigurieren ?
JA
Auswahl des Ausgangstyps
Freq.-/Impulsausgang n
Betriebsart
Frequenz
4004 4206
Messmodus Messmodus
4005 4208
Zeitkonstante Zeitkonstante
Einen weiteren Ausgang konfigurieren ?
JA
Inbetriebnahme
B
1003
2002
Summenzähler 3 Beenden
3002
Zählermodus (DAC)
NEIN
Beenden
4200
Impuls
4225
Messmodus
NEIN
8005
Alarmverzögerung
Zuordnung 6400
Schleichmenge
Einschaltpkt.
6402
Schleichmenge
Ausschaltpkt.
6403
Schleichmenge
Druckstoß-
6404
unterdrückung
Quick Setup
beenden
a0002615-de
