TI00075D/06/DE/13.15
71231021
Kombiniert Inline-Viskositäts - und Durchflussmessung mit erweiterter
Messumformerfunktionalität
Anwendungsbereiche
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Flüssigkeits- und Gasmessung bei geringem Druckverlust und
schonendem Umgang mit dem Messstoff
Geräteeigenschaften
• Gerades, leicht zu reinigendes Einrohrsystem
• TMB®-Technologie
• Messrohr aus Titan

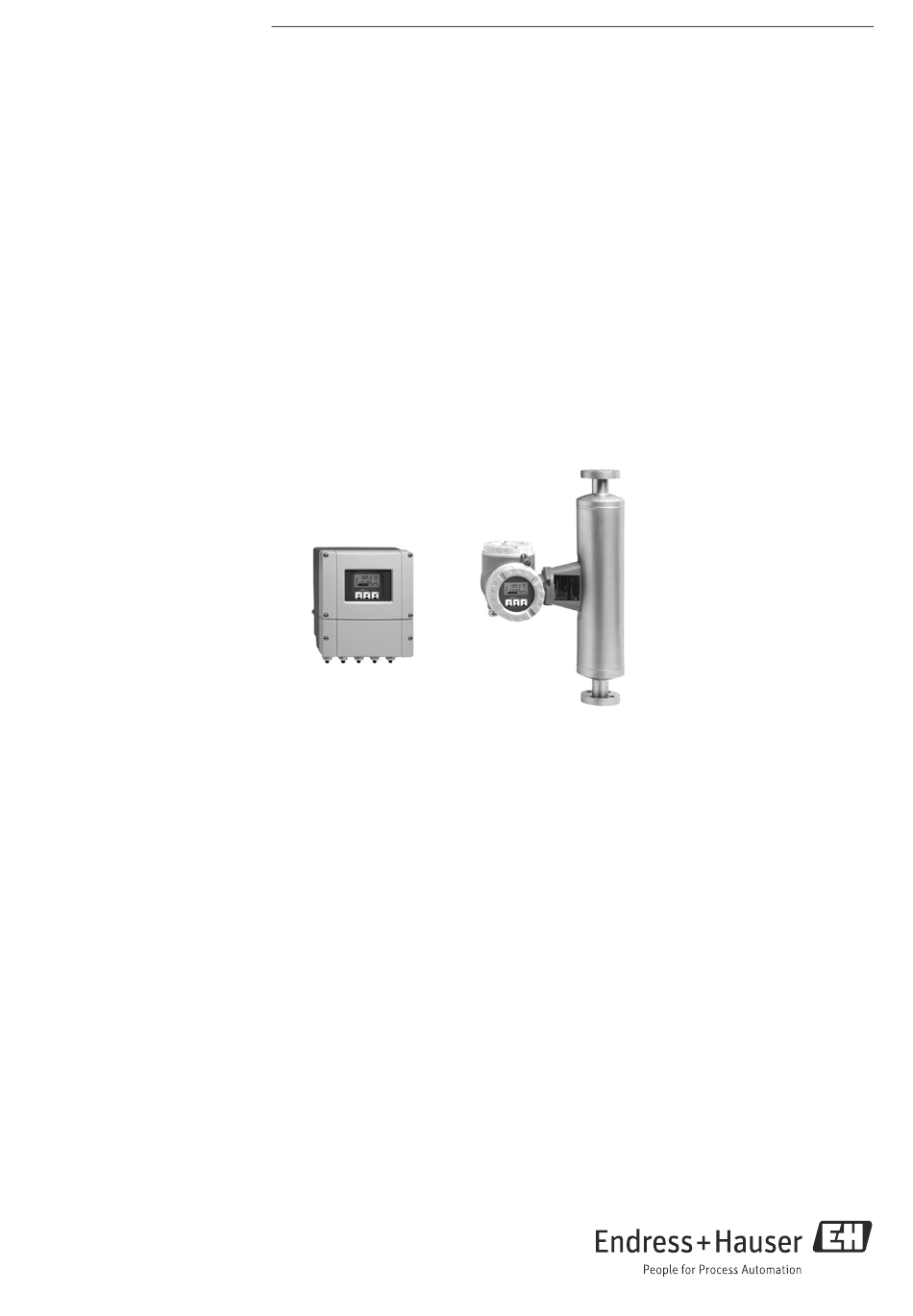

• Gerät in Kompakt- oder Getrenntausführung
Promass 83
• 4-zeilige, beleuchtete Anzeige mit Touch Control
• HART, PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP
Products
Technische Information
Proline Promass 80I, 83I
Coriolis-Durchflussmessgerät
Solutions
Vorteile auf einen Blick
• Energiesparend – minimaler Druckverlust dank Full-bore-
Design
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
Promass 83
• Qualität – Software für Abfüllen & Dosing, Dichte & Konzent-
ration sowie erweiterte Diagnose
• Flexible Datenübertragungsmöglichkeiten – zahlreiche Kom-
munikationsarten
• Automatische Datenwiederherstellung im Servicefall
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Proline Promass 80I
Inhaltszusammenfassung für Endress+Hauser Proline Promass 80I
- Seite 1 Products Solutions Services TI00075D/06/DE/13.15 71231021 Technische Information Proline Promass 80I, 83I Coriolis-Durchflussmessgerät Kombiniert Inline-Viskositäts - und Durchflussmessung mit erweiterter Messumformerfunktionalität Anwendungsbereiche Vorteile auf einen Blick • Messprinzip arbeitet unabhängig von physikalischen Mess- • Energiesparend – minimaler Druckverlust dank Full-bore- stoffeigenschaften wie Viskosität und Dichte Design •...
- Seite 2 Proline Promass 80I, 83I Inhaltsverzeichnis Arbeitsweise und Systemaufbau....3 Messstoffdichte ........21 Messstoffdruckbereich (Nenndruck) .
- Seite 3 Proline Promass 80I, 83I Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · Δm (v · ω) = Corioliskraft Δm = bewegte Masse...
- Seite 4 Proline Promass 80I, 83I Messeinrichtung Die Messeinrichtung besteht aus Messumformer und Messaufnehmer. Zwei Ausführungen sind ver- fügbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit • Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert Messumformer Promass 80 • Zweizeilige LCD-Anzeige •...
- Seite 5 Proline Promass 80I, 83I Eingang Messgröße • Massefluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren, die Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen) • Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres) • Messstofftemperatur (über Temperatursensoren) Messbereiche Messbereiche für Flüssigkeiten Bereich für Endwerte (Flüssigkeiten) ...
- Seite 6 Proline Promass 80I, 83I Messdynamik Über 1000 : 1. Durchflüsse oberhalb des eingestellten Endwertes übersteuern den Verstärker nicht, d.h. die aufsummierte Durchflussmenge wird korrekt erfasst. Eingangssignal Statuseingang (Hilfseingang) U = 3…30 V DC, R = 5kΩ, galvanisch getrennt. Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurück- setzen, Nullpunktabgleich starten, Abfüllen Start/Stop (optional), Abfüllen Summenzähler zurückset-...
- Seite 7 Proline Promass 80I, 83I Promass 83 Stromausgang Aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05…100 s), Endwert einstellbar, Temperaturkoeffizient: typisch 0,005% v. M./°C, Auflösung: 0,5 μA. • Aktiv: 0/4…20 mA, R < 700 Ω (bei HART: R ≥ 250 Ω) • Passiv: 4…20 mA; Versorgungsspannung U 18…30 V DC;...
- Seite 8 Proline Promass 80I, 83I Modbus Schnittstelle • Modbus Gerätetyp: Slave • Adressbereich: 1…247 • Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23 • Broadcast: unterstützt mit den Funktionscodes 06, 16, 23 • Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA-485 • Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud •...
- Seite 9 Proline Promass 80I, 83I Schaltausgang Statusausgang (Promass 80) • Open Collector • Max. 30 V DC, 250 mA • Galvanisch getrennt. • Konfigurierbar für: Fehlermeldungen, Messstoffüberwachung (MSÜ), Durchflussrichtung, Grenz- werte Relaisausgang (Promass 83) • Max. 30 V, 0,5 A AC; 60 V, 0,1 A DC •...
- Seite 10 Proline Promass 80I, 83I Bestellmerkmal Klemmen-Nr. (Ein-/Ausgänge) "Ein-/Ausgang" 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) Frequenzausgang Stromausgang Ex i Ex i, passiv passiv, HART Stromausgang 2 Stromausgang 1...
- Seite 11 Proline Promass 80I, 83I Elektrischer Anschluss b d/(g) HART* PROFIBUS PA* FOUNDATION Fieldbus* PA(–)/FF(–) – 27 PA(+)/FF(+) + 26 – – 25 + 24 – – 23 + 22 – – 21 + 20 N (L-) 2 N (L-) 2...
- Seite 12 Proline Promass 80I, 83I Elektrischer Anschluss Getrenntausführung S1 S1 S2 S2 GND TM TM TT TT 9 10 11 12 41 42 9 10 11 12 41 42 S1 S1 S2 S2 GND TM TM TT TT a0003681 Anschluss der Getrenntausführung Wandaufbaugehäuse Messumformer: Ex-freier Bereich;...
- Seite 13 Proline Promass 80I, 83I Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15…+45 °C (+59…+113 °F); 2…6 bar (29…87 psi) • Angaben laut Kalibrationsprotokoll • Angaben zur Messabweichung basieren auf akkreditierten Kalibrieranlagen, die auf ISO 17025 rückgeführt sind...
- Seite 14 Proline Promass 80I, 83I Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2000 200,0 100,0 40,00 20,00 4,000 6500 650,0 625,0 130,0 65,00 13,00 15 FB 18000...
- Seite 15 Proline Promass 80I, 83I Wiederholbarkeit Berechnungsgrundlagen → 16 v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Masse- und Volumenfluss (Flüssigkeiten) ±0,05% v.M. Massefluss (Gase) ±0,25% v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,015 · (T–32) °F) Reaktionszeit •...
- Seite 16 Proline Promass 80I, 83I Berechnungsgrundlagen v.M. = vom Messwert BaseAccu = Grundgenauigkeit in % v.M. BaseRepeat = Grund-Wiederholbarkeit in % v.M. MeasValue = Messwert (Durchflusseinheit wie Nullpunktstabilität → 13) ZeroPoint = Nullpunktstabilität Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate (Durchflusseinheit wie Nullpunkt- Maximale Messabweichung in % v.M.
- Seite 17 Proline Promass 80I, 83I Montage Einbauort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen. • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung.
- Seite 18 Proline Promass 80I, 83I ⌀ Blende, Rohrverengung [mm] [in] inch ³⁄₈ 0,24 ½ 0,39 15 FB ½ FB 0,59 0,55 25 FB 1 FB 0,94 1½ 0,87 40 FB 1½ FB 1,38 1,10 50 FB 2 FB 2,13 1,97 FB = Full bore (voller Nennweitenquerschnitt)
- Seite 19 Proline Promass 80I, 83I Einbauhinweise Beachten Sie folgende Punkte: • Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale, z.B. durch den Schutzbehälter, abgefan- gen. • Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems.
- Seite 20 Proline Promass 80I, 83I [mm] [in] inch inch inch ³⁄₈ 14,69 0,79 1,57 ½ 16,10 0,79 1,57 15 FB ½ FB 21,22 1,18 44,5 1,75 21,22 1,18 44,5 1,75 25 FB 1 FB 26,30 1,10 2,36 1½ 26,30 1,10 2,36 40 FB 1½...
- Seite 21 Proline Promass 80I, 83I Prozess Messstofftemperaturbereich Messaufnehmer –50…+150 °C (–58…+302 °F) Messstoffdichte 0…5000 kg/m (0…312 lb/ft Messstoffdruckbereich Flansche (Nenndruck) • in Anlehnung an DIN PN 40…100 • in Anlehnung an ASME B16.5 Cl 150, Cl 300, Cl 600 •...
- Seite 22 Proline Promass 80I, 83I Druck-Temperatur-Kurven Die folgenden Druck-Temperatur-Kurven beziehen sich auf das gesamte Messgerät und nicht nur auf den Prozessanschluss. Flansch in Anlehnung an EN 1092-1 (DIN 2501) Flanschwerkstoff: 1.4301 (304) Messstoffberührende Teile: Titan [psi] [bar] 1400 PN 100 1200...
- Seite 23 Proline Promass 80I, 83I JIS B2220 Flansch Flanschwerkstoff: 1.4301 (304) Messstoffberührende Teile: Titan [psi] [bar] 1000 [°C] [°F] A0020924-DE DIN 11851 Gewindestutzen Anschlusswerkstoff: Titan [psi] [bar] DN 8…40 DN 50…80 [°C] [°F] A0012480 DIN 11851 sieht den Einsatz bis +140 °C (+284 °F) bei Verwendung geeigneter Dichtungsmaterialien vor. Bitte bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil sich durch diese Komponenten Einschränkungen vom Druck- und Temperatur-...
- Seite 24 Proline Promass 80I, 83I DIN 11864-1A Gewindestutzen Anschlusswerkstoff: Titan [psi] [bar] DN 8...40 DN 40 FB, DN 50, DN 50 FB, DN 80 [°C] [°F] A0020925-DE DIN 11864-2A Flansch Anschlusswerkstoff: Titan [psi] [bar] DN 8...40 DN 40 FB, DN 50, DN 50 FB, DN 80 [°C]...
- Seite 25 (z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden: – Relative magnetische Permeabilität μ ≥ 300 – Blechdicke d ≥ 0,35 mm (0,014") • Angaben über zulässige Temperaturbereiche → 21 Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil bestellt werden können. Endress+Hauser...
- Seite 26 Proline Promass 80I, 83I Konstruktiver Aufbau Bauform, Maße Abmessungen: Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss → 27 Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss (II2G, Zone 1) → 28 Messumformer Kompaktausführung, Edelstahl → 29 Messumformer Getrenntausführung, Anschlussgehäuse (II2G, Zone 1) → 29 Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G, Zone 2)
- Seite 27 Proline Promass 80I, 83I Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss A0006964 Abmessungen SI Einheiten 15 FB 25 FB 40 FB 50 FB 458,1 458,1 DN 8 standardmäßig mit DN 15 Flansche; abhängig vom jeweiligen Prozessanschluss FB = Full bore (voller Nennweitenquerschnitt); * Blindausführung (ohne Vor-Ort-Anzeige)
- Seite 28 Proline Promass 80I, 83I Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss (II2G, Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant – sans sécurité intrinsèque protégées par Ip40 A0013831 Abmessungen SI Einheiten 15 FB 25 FB 40 FB 50 FB DN 8 standardmäßig mit DN 15 Flansche;...
- Seite 29 Proline Promass 80I, 83I Messumformer Kompaktausführung, Edelstahl a0002245 Abmessungen in SI- und US-Einheiten [mm] [in] [mm] [in] [mm] [in] 8,86 6,02 6,61 Messumformer Getrenntausführung, Anschlussgehäuse (II2G, Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant –...
- Seite 30 Proline Promass 80I, 83I Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G, Zone 2) a0001150 Abmessungen (SI-Einheiten) 90,5 159,5 > 50 81,5 11,5 8 × M5 2 × ⌀ 6,5 Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm) Alle Abmessungen in [mm]...
- Seite 31 Proline Promass 80I, 83I Messaufnehmer Getrenntausführung, Anschlussgehäuse a0002516 Abmessungen in SI-Einheiten 118,5 137,5 118,5 137,5 15 FB 118,5 137,5 118,5 137,5 25 FB 118,5 137,5 118,5 137,5 40 FB 118,5 137,5 118,5 137,5 50 FB 118,5 137,5 118,5 137,5 Alle Abmessungen in [mm] Abmessungen in US-Einheiten ³⁄₈"...
- Seite 32 Proline Promass 80I, 83I Prozessanschlüsse in SI-Einheiten Flansch in Anlehnung an EN 1092-1 (DIN 2501), PN 40 Flansch in Anlehnung an EN 1092-1 (DIN 2501), PN 63 Flansch in Anlehnung an EN 1092-1 (DIN 2501), PN 100 +1.5 (+0.06) –2.0 (–0.08) a0003313 Maßeinheit mm (in)
- Seite 33 Proline Promass 80I, 83I Flansch in Anlehnung an EN 1092-1(DIN 2501), PN 100: 1.4301 (304), messstoffberührende Teile: Titan Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B2 (DIN 2526 Form E), Ra 0,8…3,2 μm Bestellmerkmal: "Prozessanschluss", Option D4W 4 x Ø14 17,30 8,55 4 x Ø14...
- Seite 34 Proline Promass 80I, 83I Flansch in Anlehnung an ASME B16.5, CI 150 Flansch in Anlehnung an ASME B16.5, CI 300 Flansch in Anlehnung an ASME B16.5, CI 600 +1.5 (+0.06) –2.0 (–0.08) a0003313 Maßeinheit mm (in) Flansch in Anlehnung an ASME B16.5, Cl 150: 1.4301 (304), messstoffberührende Teile: Titan Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm...
- Seite 35 Proline Promass 80I, 83I Flansch in Anlehnung an ASME B16.5, Cl 300: 1.4301 (304), messstoffberührende Teile: Titan Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm Bestellmerkmal: "Prozessanschluss", Option ABW 95,3 4 x Ø15,7 66,5 15,70 8,55 95,3 4 x Ø15,7 66,5 15,70 11,38...
- Seite 36 Proline Promass 80I, 83I JIS B2220 Flansch, 10K JIS B2220 Flansch, 20K JIS B2220 Flansch, 40K JIS B2220 Flansch, 63K +1.5 (+0.06) –2.0 (–0.08) a0003313 Maßeinheit mm (in) JIS B2220 Flansch, 10K: 1.4301 (304), messstoffberührende Teile: Titan Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm Bestellmerkmal: "Prozessanschluss", Option NDW...
- Seite 37 Proline Promass 80I, 83I JIS B2220 Flansch, 40K: 1.4301 (304), messstoffberührende Teile: Titan Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm Bestellmerkmal: "Prozessanschluss", Option NGW 4 x Ø19 15,00 8,55 4 x Ø19 15,00 11,38 15 FB 4 x Ø19 17,07 17,07 4 x Ø19...
- Seite 38 Proline Promass 80I, 83I Tri-Clamp, DIN 11866 Reihe C Tri-Clamp 2½", DIN 11866 Reihe C Tri-Clamp ¾", DIN 11866 Reihe C Tri-Clamp ½", DIN 11866 Reihe C +1.5 (+0.06) –2.0 (–0.08) a0003314 Maßeinheit mm (in) Tri-Clamp, DIN 11866 Reihe C: Titan Oberflächenrauhigkeit Ra ≤...
- Seite 39 Proline Promass 80I, 83I Tri-Clamp ¾", DIN 11866 Reihe C: Titan Oberflächenrauhigkeit Ra ≤ 0,8 μm/150 grit: Bestellmerkmal: "Prozessanschluss", Option FPA Oberflächenrauhigkeit Ra ≤ 0,4 μm/240 grit: Bestellmerkmal: "Prozessanschluss", Option FPD Clamp ¾" 25,0 16,0 8,55 ¾" 25,0 16,0 11,38 15 FB ¾"...
- Seite 40 Proline Promass 80I, 83I Tri-Clamp exzentrisch, DIN 11866 Reihe C +1.5 (+0.06) –2.0 (–0.08) A– A a0010012 Maßeinheit mm (in) Tri-Clamp exzentrisch, DIN 11866 Reihe C: Titan = 0,8 μm = 0,4 μm Clamp Bestellmerkmal: Bestellmerkmal: "Prozess- "Prozess- anschluss", Option anschluss", Option...
- Seite 41 Proline Promass 80I, 83I DIN 11851 Gewindestutzen, DIN 11866 Reihe A DIN 11851 Gewindestutzen Rd 28 × ¹⁄₈", DIN 11866 Reihe A +1.5 (+0.06) –2.0 (–0.08) a0003322 Maßeinheit mm (in) DIN 11851 Gewindestutzen, DIN 11866 Reihe A: Titan Oberflächenrauhigkeit Ra ≤ 0,8 μm/150 grit Bestellmerkmal: "Prozessanschluss", Option FMA...
- Seite 42 Proline Promass 80I, 83I DIN 11864-1A Gewindestutzen, DIN 11866 Reihe A +1.5 (+0.06) –2.0 (–0.08) a0003317 Maßeinheit mm (in) DIN 11864-1A Gewindestutzen, DIN 11866 Reihe A: Titan Oberflächenrauhigkeit Ra ≤ 0,8 μm/150 grit: Bestellmerkmal: "Prozessanschluss", Option FLA Oberflächenrauhigkeit Ra ≤ 0,4 μm/240 grit: Bestellmerkmal: "Prozessanschluss", Option FLD Rd 28 x ¹⁄₈"...
- Seite 43 Proline Promass 80I, 83I DIN 11864-2A Flansch, DIN 11866 Reihe A, Bundflansch +1.5 (+0.06) –2.0 (–0.08) a0003318 Detail A: Der Flansch hat auf der Messaufnehmerseite die kleinere Nut für den O-Ring. Bei der Montage muss der Rohrflansch über die entsprechend größere Nut verfügen. Maßeinheit mm (in).
- Seite 44 Proline Promass 80I, 83I ISO 2853 Gewindestutzen, ISO 2037 +1.5 (+0.06) –2.0 (–0.08) a0003319 Maßeinheit mm (in) ISO 2853 Gewindestutzen, ISO 2037: Titan Oberflächenrauhigkeit Ra ≤ 0,8 μm/150 grit: Bestellmerkmal: "Prozessanschluss", Option FJA Oberflächenrauhigkeit Ra ≤ 0,4 μm/240 grit: Bestellmerkmal: "Prozessanschluss", Option FJD...
- Seite 45 Proline Promass 80I, 83I SMS 1145 Gewindestutzen +1.5 (+0.06) –2.0 (–0.08) a0003320 Maßeinheit mm (in) SMS 1145 Gewindestutzen: Titan Oberflächenrauhigkeit Ra ≤ 0,8 μm/150 grit Bestellmerkmal: "Prozessanschluss", Option FSA Rd 40 x 1/6" 22,5 8,55 Rd 40 x 1/6" 22,5 11,38 Rd 40 x 1/6"...
- Seite 46 Proline Promass 80I, 83I Prozessanschlüsse in US-Einheiten Flansch in Anlehnung an ASME B16.5, CI 150 Flansch in Anlehnung an ASME B16.5, CI 300 Flansch in Anlehnung an ASME B16.5, CI 600 +1.5 (+0.06) –2.0 (–0.08) a0003313 Maßeinheit mm (in) Flansch in Anlehnung an ASME B16.5, Cl 150: 1.4301 (304), messstoffberührende Teile: Titan Oberflächenrauhigkeit (Flansch): Ra 125…248 μin...
- Seite 47 Proline Promass 80I, 83I Flansch in Anlehnung an ASME B16.5, Cl 300: 1.4301 (304), messstoffberührende Teile: Titan Oberflächenrauhigkeit (Flansch): Ra 125…248 μin Bestellmerkmal: "Prozessanschluss", Option ABW ³⁄₈" 3,75 15,83 4 x Ø0,62 0,79 2,62 0,62 0,34 ½" 3,75 17,24 4 x Ø0,62...
- Seite 48 Proline Promass 80I, 83I Tri-Clamp, DIN 11866 Reihe C Tri-Clamp 2½", DIN 11866 Reihe C Tri-Clamp ¾", DIN 11866 Reihe C Tri-Clamp ½", DIN 11866 Reihe C +1.5 (+0.06) –2.0 (–0.08) a0003314 Maßeinheit mm (in) Tri-Clamp, DIN 11866 Reihe C: Titan Oberflächenrauhigkeit Ra ≤...
- Seite 49 Proline Promass 80I, 83I Tri-Clamp ¾", DIN 11866 Reihe C:: Titan Oberflächenrauhigkeit Ra ≤ 32 μin/150 grit: Bestellmerkmal: "Prozessanschluss", Option FPA Oberflächenrauhigkeit Ra ≤ 16 μin/240 grit: Bestellmerkmal: "Prozessanschluss", Option FPD Clamp ³⁄₈" ¾" 0,98 16,77 0,63 0,34 ½" ¾"...
- Seite 50 Proline Promass 80I, 83I Tri-Clamp exzentrisch, DIN 11866 Reihe C +1.5 (+0.06) –2.0 (–0.08) A– A a0010012 Maßeinheit mm (in) Tri-Clamp exzentrisch, DIN 11866 Reihe C:: Titan = 32 μin = 16 μin Clamp Bestellmerkmal: Bestellmerkmal: "Prozessanschluss", "Prozessanschluss", Option Option ³⁄₈"...
- Seite 51 Proline Promass 80I, 83I SMS 1145 Gewindestutzen +1.5 (+0.06) –2.0 (–0.08) a0003320 Maßeinheit mm (in) SMS 1145 Gewindestutzen: Titan Oberflächenrauhigkeit Ra ≤ 32 μin/150 grit Bestellmerkmal: "Prozessanschluss", Option FSA ³⁄₈" Rd 40 x 1/6" 16,81 0,89 0,34 ½" Rd 40 x 1/6"...
- Seite 52 Proline Promass 80I, 83I Spülanschlüsse, Druckbehälterüberwachung Der Einsatz von Spülanschlüssen oder Druckbehälterüberwachungen kann nicht mit dem separat erhältlichen Heizmantel kombiniert werden. a0003321 [mm] [in] [mm] [in] [mm] [in] ³⁄₈ ½"-NPT 90,65 3,57 4,80 ½ ½"-NPT 90,65 3,57 6,22 15 FB ½...
- Seite 53 Proline Promass 80I, 83I Werkstoffe Gehäuse Messumformer Kompaktausführung • Pulverlackbeschichteter Aluminiumdruckguss • Edelstahlgehäuse: Rostfreier Stahl, 1.4301 (304) • Fensterwerkstoff: Glas oder Polycarbonat Getrenntausführung • Getrenntes Feldgehäuse: pulverlackbeschichteter Aluminiumdruckguss • Wandaufbaugehäuse: pulverlackbeschichteter Aluminiumdruckguss • Fensterwerkstoff: Glas Gehäuse Messaufnehmer, Schutzbehälter • Säuren- und laugenbeständige Außenoberfläche •...
- Seite 54 Proline Promass 80I, 83I Bedienbarkeit Vor-Ort-Bedienung Anzeigeelemente • Flüssigkristall-Anzeige: beleuchtet, zweizeilig (Promass 80) oder vierzeilig (Promass 83) mit je 16 Zeichen • Anzeige individuell konfigurierbar für die Darstellung unterschiedlicher Messwert- und Statusgrö- ßen • Bei Umgebungstemperaturen unter –20 °C (–4 °F) kann die Ablesbarkeit des Displays beeinträchtigt...
- Seite 55 Communications and Media Authority (ACMA)" Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, IECEx, NEPSI usw.) erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Dokumentationen, die Sie bei Bedarf anfordern können. Lebensmitteltauglichkeit •...
- Seite 56 PED benötigt wird, muss dies explizit bestellt werden. Bei Geräten mit Nennweiten kleiner oder gleich DN 25 (1") ist dies weder möglich noch erforderlich. • Mit der Kennzeichnung PED/G1/III auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräte- richtlinie 97/23/EG.
- Seite 57 Proline Promass 80I, 83I Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
- Seite 58 Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...
- Seite 59 Eingetragene Marke der Fieldbus FOUNDATION, Austin, USA Modbus ® Eingetragene Marke der SCHNEIDER AUTOMATION, INC. ® ® ® ® ® Applicator , FieldCare , Fieldcheck , HistoROM™, F-CHIP , S-DAT , T-DAT™ Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
- Seite 60 www.addresses.endress.com...
