Endress+Hauser Proline Promass 83 HART Betriebsanleitung Seite 104

Störungsbehebung
104
1
6
5
7.1
7.3
7.4
7.2
3

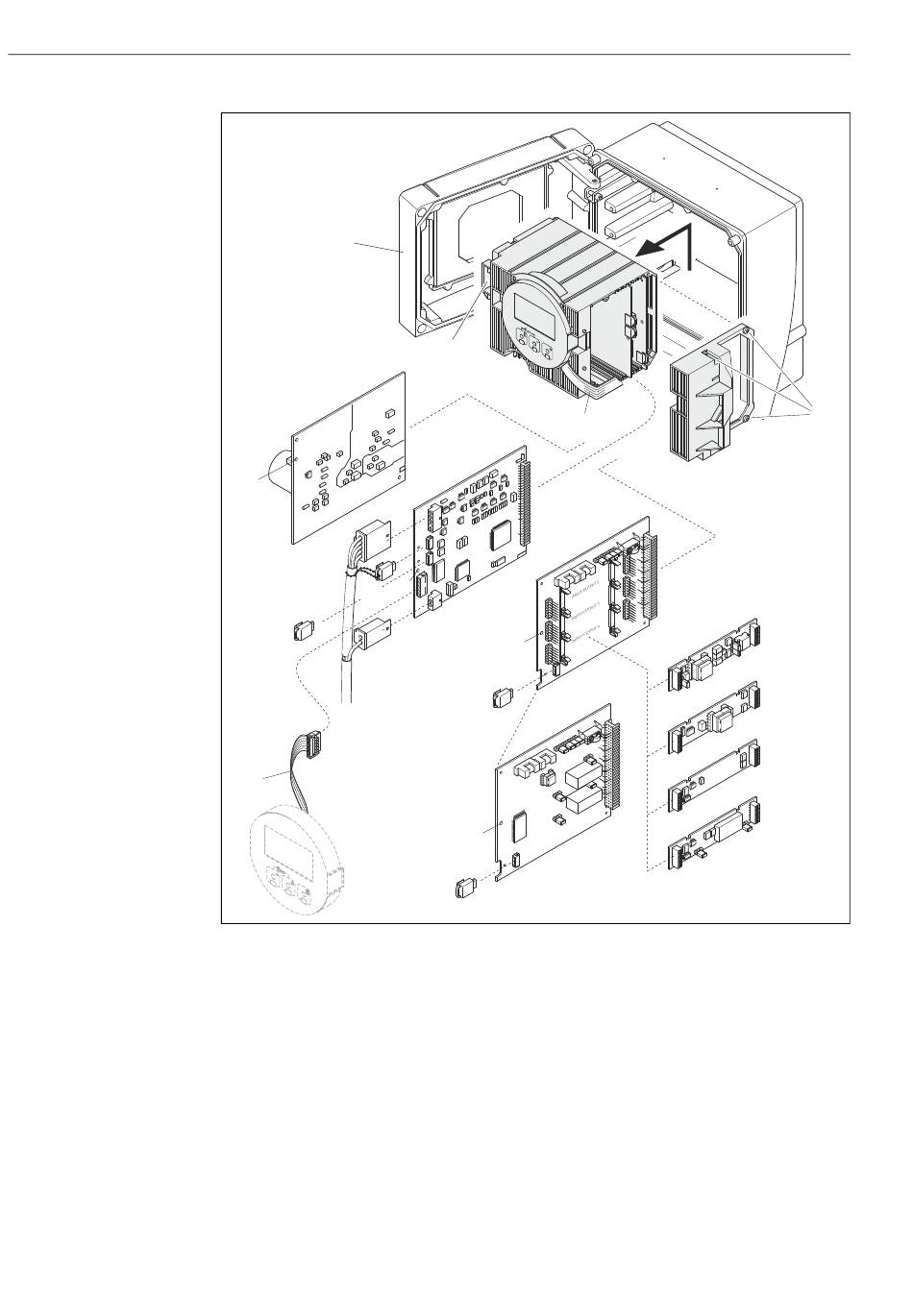

Abb. 48: Wandaufbaugehäuse: Ein- und Ausbau der Elektronikplatine
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben Elektronikraumabdeckung
5 Hilfsöffnung für den Ein-/Ausbau von Platinen
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Signalkabel (Sensor)
7.2 Erregerstromkabel (Sensor)
7.3 S-DAT (Sensor-Datenspeicher)
7.4 T-DAT (Messumformer-Datenspeicher)
8 I/O-Platine (umrüstbar)
8.1 F-Chip (Funktions-Chip für optionale Software)
8.2 Steckbare Submodule (Status- und Stromeingang, Strom-, Frequenz- und Relaisausgang)
9 I/O-Platine (nicht umrüstbar)
9.1 F-Chip (Funktions-Chip für optionale Software)
2
7
5
5
8.1
5
9.1
Proline Promass 83
3
8
8.2
9
Endress+Hauser
4
a0004602
