Technische Information

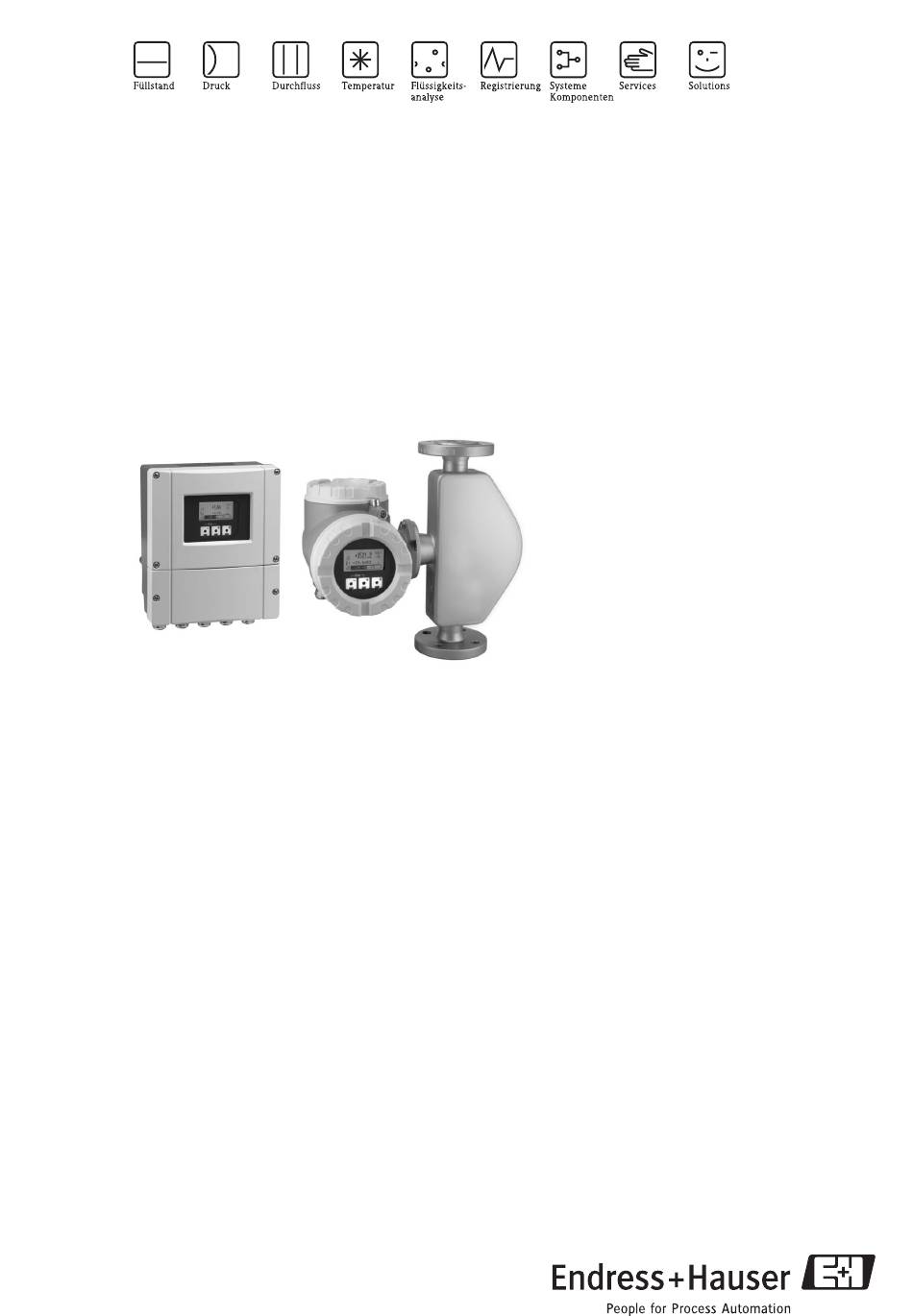

Proline Promass 80E, 83E
Coriolis-Massedurchfluss-Messsystem
Das Massedurchfluss-Messsystem mit niedrigen
"Cost of ownership" als Alternative zu konventionellen
volumetrischen Durchfluss-Messgeräten
Anwendungsbereich
Das Coriolis-Messprinzip arbeitet unabhängig von den
physikalischen Messstoffeigenschaften z. B. Viskosität
und Dichte.
• Messgenauigkeit
– Massedurchfluss (Flüssigkeiten):
Promass 80: ±0,30% v.M.
Promass 83: ±0,25% v.M.
– Massedurchfluss (Gase):
Promass 80, 83: ±0,75% v.M.
• Prozesse bis +140 °C
• Berstscheibe (wahlweise)
• Garantierte Produktqualität, da CIP-/SIP-reinigbar
• Niedrige "Cost of ownership"
• Robustes Feldgehäuse aus Aluminium in IP 67
Zulassungen im Lebensmittelsektor / Hygienebereich:
• 3A
Zulassungen für:
• ATEX, FM, CSA, TIIS, IECEx, NEPSI
• HART, PROFIBUS DP/PA, FOUNDATION Fieldbus,
MODBUS
• Druckgerätezulassung, SIL-2
TI061D/06/de/09.08
71080493
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen
während des Messbetriebs mehrere Prozessvariablen
(Masse/Dichte/Temperatur) gleichzeitig für die
unterschiedlichsten Prozessbedingungen zu erfassen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
führt zu hoher Wirtschaftlichkeit
• Software-Optionen für Batching und Konzentrations-
messung für den erweiterten Einsatzbereich
• Diagnosefähigkeit und Datensicherung
für eine erhöhte Prozessqualität
Die in über 100000 Anwendungen bewährten
Promass Messaufnehmer bieten:
• Multivariable Durchflussmessung
in kompaktem Design
• Unempfindlichkeit gegenüber Vibrationen
durch ausbalanciertem Zweirohrmesssystem
• Effizienter Schutz vor auftretenden
Rohrleitungskräften durch robuste Bauweise
• Einfachster Einbau ohne Berücksichtigung
von Ein- oder Auslaufstrecken
