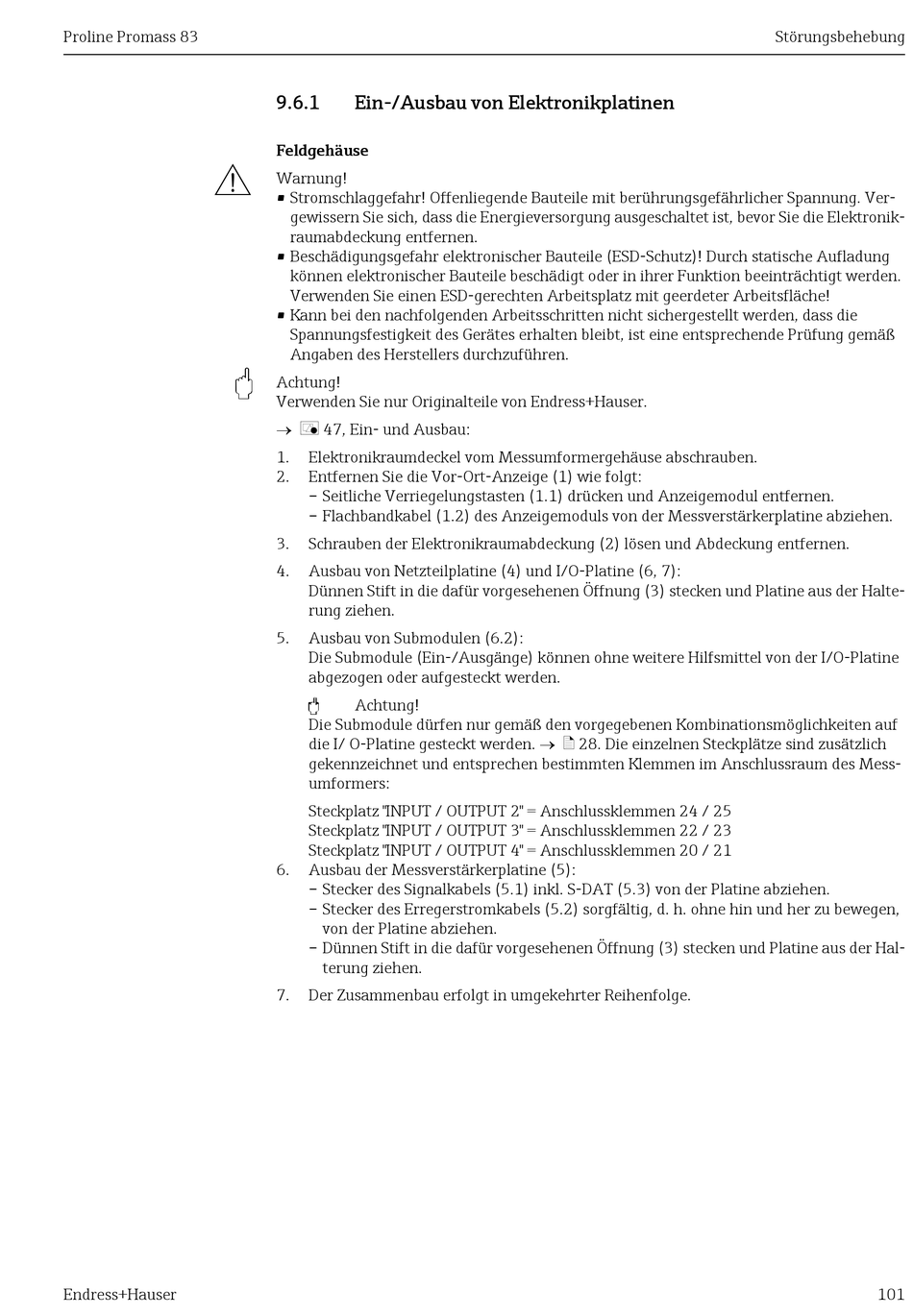

Endress+Hauser Proline Promass 83 HART Betriebsanleitung Seite 101

Proline Promass 83
#
"
Endress+Hauser
9.6.1 Ein-/Ausbau von Elektronikplatinen
Feldgehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver-
gewissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung
können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die
Spannungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß
Angaben des Herstellers durchzuführen.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
 å 47, Ein- und Ausbau:
1. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2. Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine abziehen.
3. Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
4. Ausbau von Netzteilplatine (4) und I/O-Platine (6, 7):
Dünnen Stift in die dafür vorgesehenen Öffnung (3) stecken und Platine aus der Halte-
rung ziehen.
5. Ausbau von Submodulen (6.2):
Die Submodule (Ein-/Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine
abgezogen oder aufgesteckt werden.
"
Achtung!
Die Submodule dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf
die I/ O-Platine gesteckt werden.  ä 28. Die einzelnen Steckplätze sind zusätzlich
gekennzeichnet und entsprechen bestimmten Klemmen im Anschlussraum des Mess-
umformers:
Steckplatz "INPUT / OUTPUT 2" = Anschlussklemmen 24 / 25
Steckplatz "INPUT / OUTPUT 3" = Anschlussklemmen 22 / 23
Steckplatz "INPUT / OUTPUT 4" = Anschlussklemmen 20 / 21
6. Ausbau der Messverstärkerplatine (5):
– Stecker des Signalkabels (5.1) inkl. S-DAT (5.3) von der Platine abziehen.
– Stecker des Erregerstromkabels (5.2) sorgfältig, d. h. ohne hin und her zu bewegen,
von der Platine abziehen.
– Dünnen Stift in die dafür vorgesehenen Öffnung (3) stecken und Platine aus der Hal-
terung ziehen.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
