Technische Information

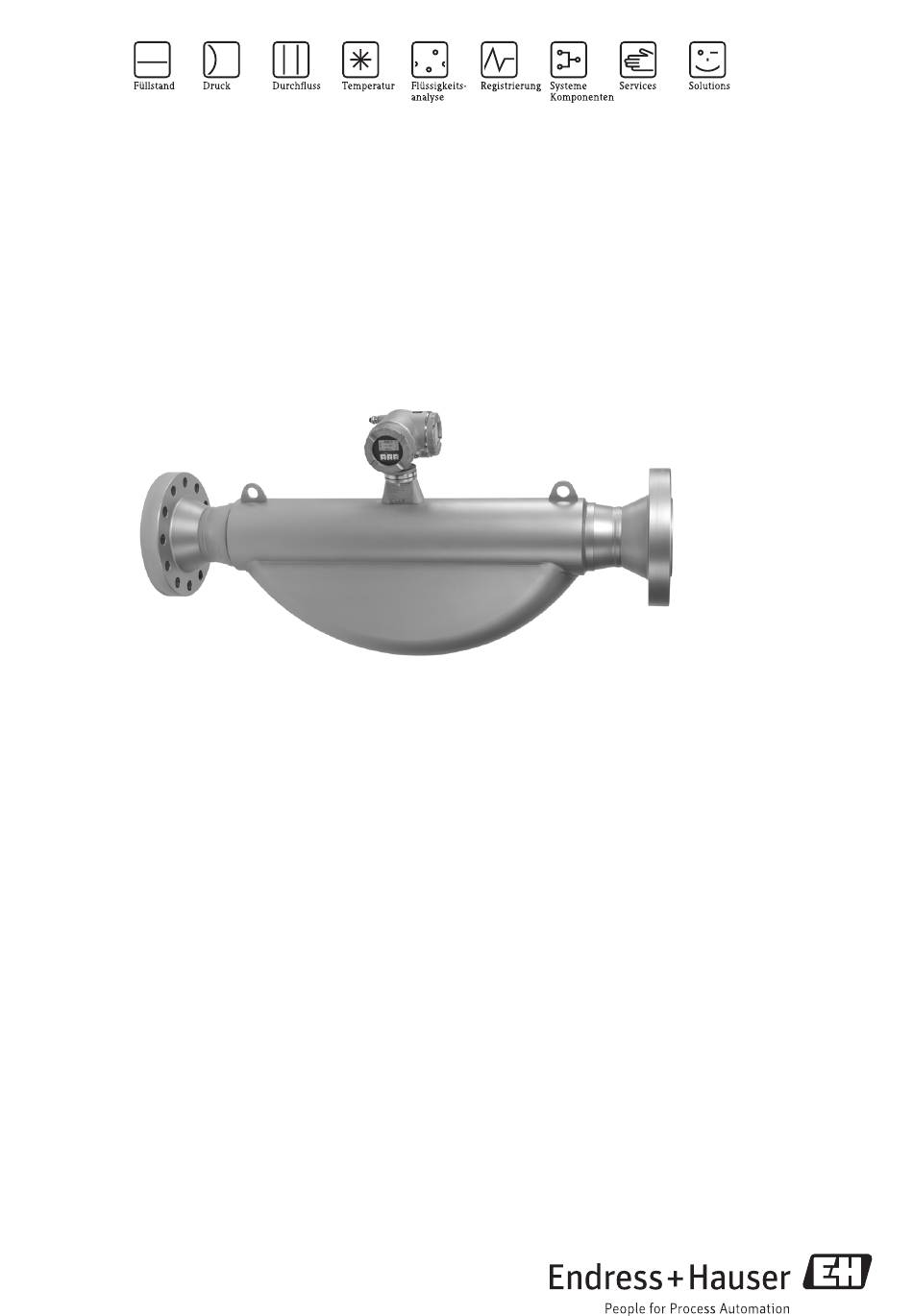

Proline Promass 84O
Coriolis-Massedurchfluss-Messsystem
Das universelle und multivariable Messgerät für
Flüssigkeiten und Gase
Anwendungsbereiche
Das Coriolis-Messprinzip arbeitet unabhängig von den
physikalischen Messstoffeigenschaften z. B. Viskosität
und Dichte.
• Hochgenaue Messung von Flüssigkeiten und Gasen
wie z. B. Öle, Fette, Treibstoffe, Flüssiggase, Lösungs-
mittel und komprimierte Gase
• Messstofftemperaturen bis +200 °C (+392 °F)
• Prozessdrücke bis 258,6 bar (3750 psi)
• Massedurchflussmessung bis 800 t/h
(29400 lb/min)
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, TIIS, IECEx, NEPSI
Anbindung an gängige Prozessleitsysteme:
• HART, Modbus
Relevante Sicherheitsaspekte:
• Schutzbehälter bis 16 bar (232 psi), DGRL, AD 2000
• Drucküberwachung oder Berstelement
TI00113D/06/DE/01.12
71162126
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen während
des Messbetriebs mehrere Prozessvariablen (Masse/
Dichte/Temperatur) gleichzeitig für die unterschied-
lichsten Prozessbedingungen zu erfassen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
führt zu hoher Wirtschaftlichkeit
• Software-Optionen für Batching und Konzentrations-
messung für den erweiterten Einsatzbereich
• Diagnosefähigkeit und Datensicherung für eine
erhöhte Prozessqualität
Die in über 100000 Anwendungen bewährten
Promass Messaufnehmer bieten:
• Höchste Genauigkeit durch PremiumCal
• Multivariable Durchflussmessung
in kompaktem Design
• Unempfindlichkeit gegenüber Vibrationen
durch ausbalanciertes Zweirohrmesssystem
• Effizienter Schutz vor auftretenden
Rohrleitungskräften durch robuste Bauweise
• Einfachster Einbau ohne Berücksichtigung
von Ein- oder Auslaufstrecken
