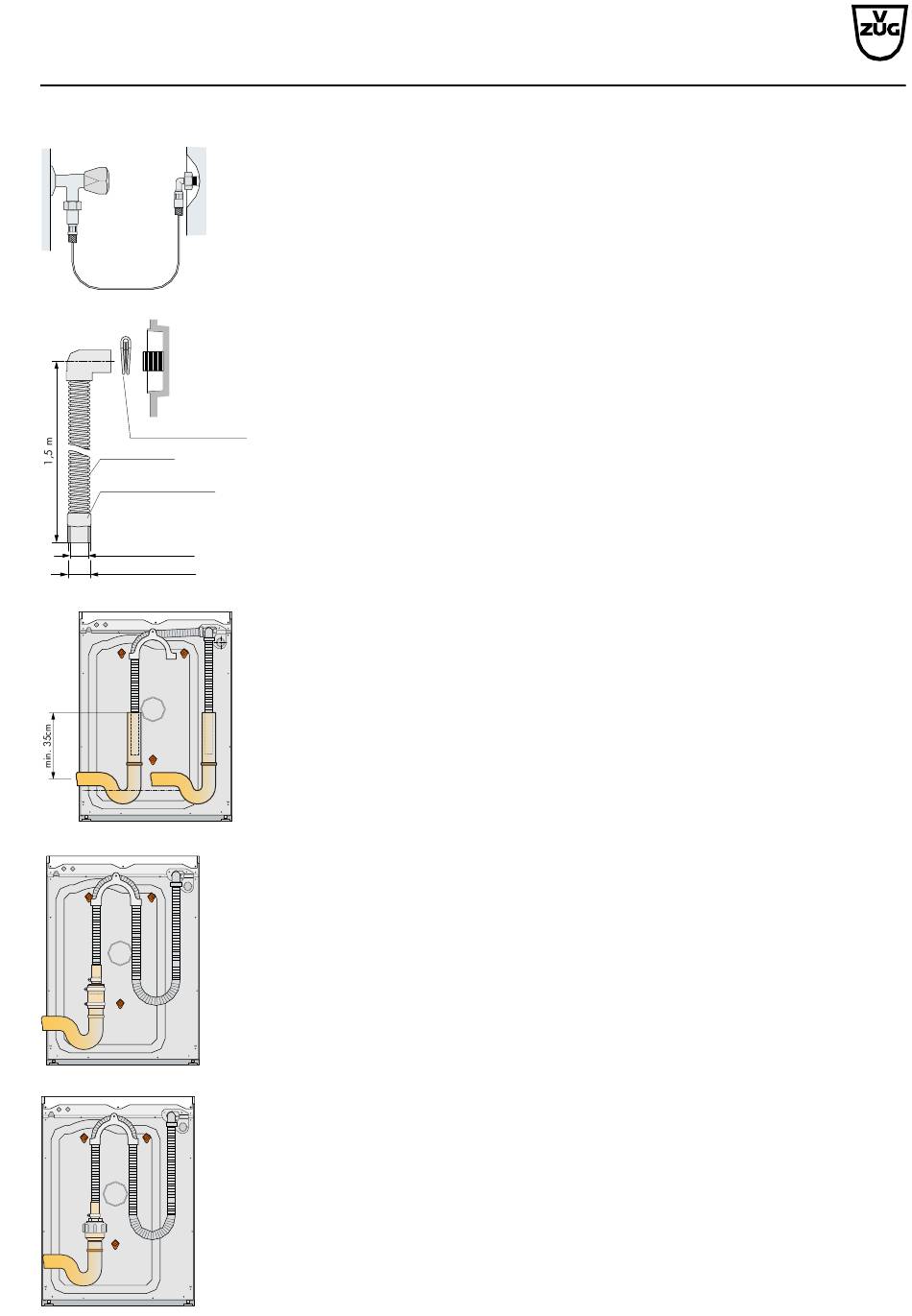

Collegamento idraulico

Pinza per tubi flessibili
Tubi di scarico
Bocchettone di caucciù
ø21,5 mm interno
ø28,0 mm esterno
variante A
variante B
variante C
Installationsanleitung Waschautomat
Notice d'installation pour lave-linge
Istruzioni d'installazione per lavatrice
Mehrfamilienhaus «Toplader» Modell 262
Alimentazione dell'acqua
Solo acqua fredda, Pres. d'esercizio 3 bar (1-6 bar possibile).
Non è consentita la connessione a miscelatore o scaldacqua istantanei.
1. La superf. di tenuta del rubinetto deve essere pulita e piana.
2. Posare il tubo flessibile senza pieghe e senza torsioni.
3. Controllare la tenuta.
Scarico dell'acqua
Altezza massima di prevalenza in esecuzione di serie:
Altezza massima di prevalenza in esecuzione speciale: 2,5 m
Tubo flessibile speciale 4 m disponibile con n. d'ordina. W3.3546.
1. Durante la posa proteggere il flessibile da danneggiamenti e rotture
(dovuti al passaggio di liscivia bollente).
2. Montare un sostegno per il flessibile in tutte le varianti di collegamento.
Per evitare inconvenienti allo scarico, osservare assolutamente
i suddetti punti!
variante A
Tubo piezometrico aperto
Pendenza mass. o spostato fino alla pendenza min.
Flessibile di scarico accorciato
variante B
Collegamento a tenuta
Collegamento a tubo d
tramite riduzione n. 81.1388.52
Il tubo flessibile di scarico non può essere accorciato
variante C
Collegamento a tenuta
Collegamento a raccordo d
Il tubo flessibile di scarico non può essere accorciato
= 40-44 mm, d min. 18 mm,
a i
= 22-24 mm, d min. 18 mm
a i
J262.40-2
Instr.-Nr. J26240
18.6.01 BDR
11/12
J262.40-2.fm
1,2 m
