Collocazione/montaggio

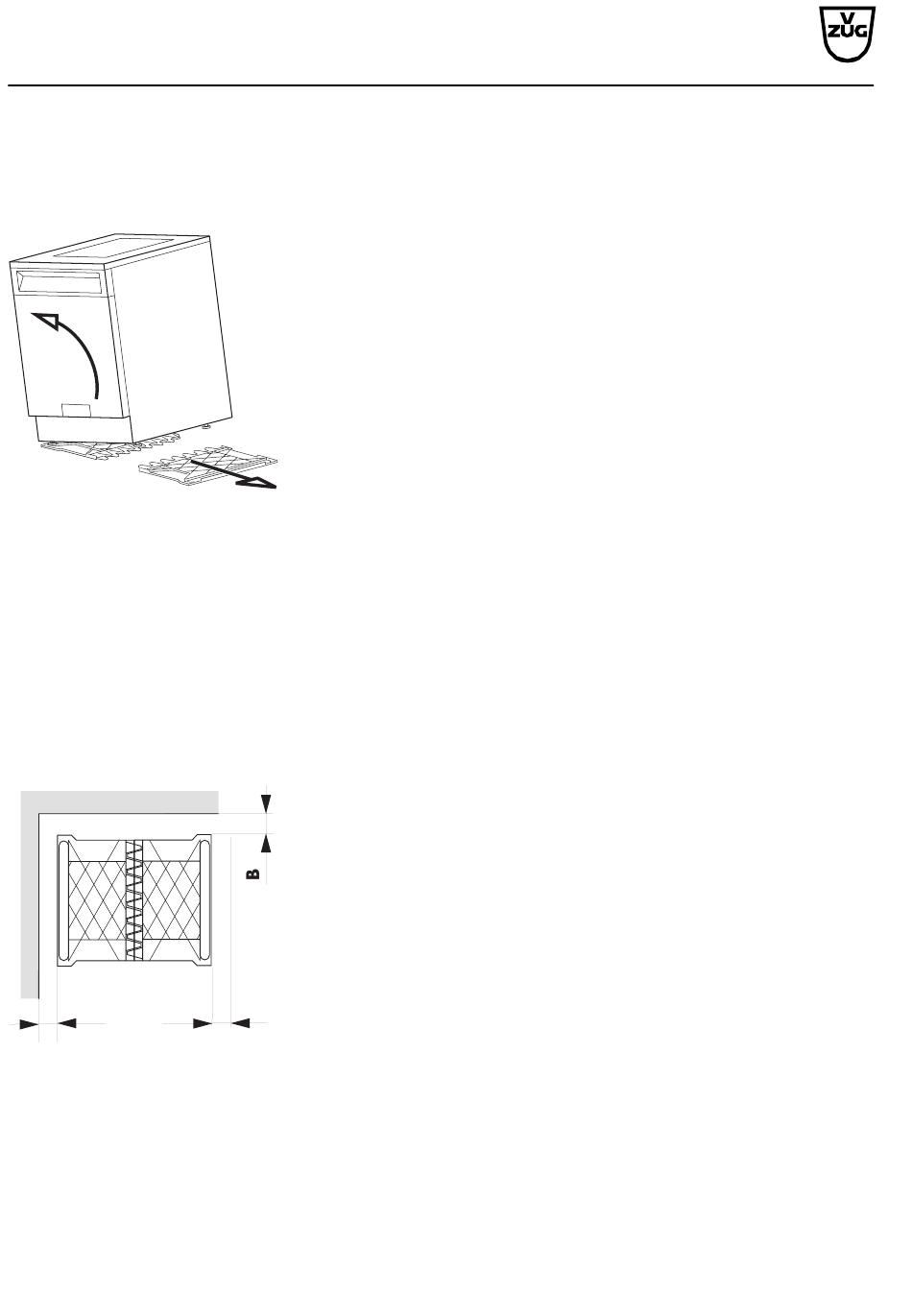

schizzo 1
C
A
schizzo 2
Installationsanleitung Waschautomat
Notice d'installation pour lave-linge
Istruzioni d'installazione per lavatrice
Mehrfamilienhaus «Toplader» Modell 262
Per montare l'apparecchio è indispensabile usare la piastra
d'installazione! Con essa si fissa l'apparecchio nella sua collo-
cazione prevista.
1. Rimuovere l'imballaggio per il trasporto.
2. Sollevare l'apparecchio su un lato e togliere metà della piastra
d'installazione (schizzo 1).
3. Sollevare l'apparecchio sull'altro lato e togliere l'altra metà della piastra
d'installazione.
4. Riassemblare le due metà della piastra d'installazione e collocare
quest'ultima nel punto prescelto, rispettando la distanza minima dalle
pareti (schizzo 2 e tabella). Se i rubinetti di raccordo si trovano dietro
l'apparecchio oppure le pareti non sono a piombo, le distanze devono
essere adeguate di conseguenza.
5. Fissare la piastra d'installazione al pavimento con il nastro biadesivo in
dotazione. La piastra può anche essere avvitata al pavimento.
6. Predisporre l'entrata e lo scarico dell'acqua sull'apparecchio.
7. Livellare di massima l'apparecchio sui piedini di regolazione posteriori.
Fissare i piedini con controdadi.
8. Collocare l'apparecchio sulla piastra d'installazione e farlo scivolare fino
all'arresto.
Indicazione: Prima di spingere in posizione l'apparecchio, bagnare le
guide di scorrimento con acqua. Ciò faciliterà lo scivolamento
dell'apparecchio.
9. Livellare con precisione l'apparecchio sui piedini di regolazione e fissare
i piedini con controdadi.
Indicazione: Su pavimenti con forti pendenze o irregolarità, utilizzare il kit
di fissaggio al pavimento Art. n. 81.1311.32. In questi casi non deve
essere utilizzata la piastra d'installazione.
Allogare l'asciugatrice come apparecchio singolo
Lavatrice e asciugatrice accanto all'altra
Modello
Condensatore
Aria di scarico
A=10 mm B=84 mm
A=10 mm B=250 mm
A=10 mm B=190 mm
J262.40-2
Instr.-Nr. J26240
18.6.01 BDR
10/12
J262.40-2.fm
C=10 mm
C=10 mm
