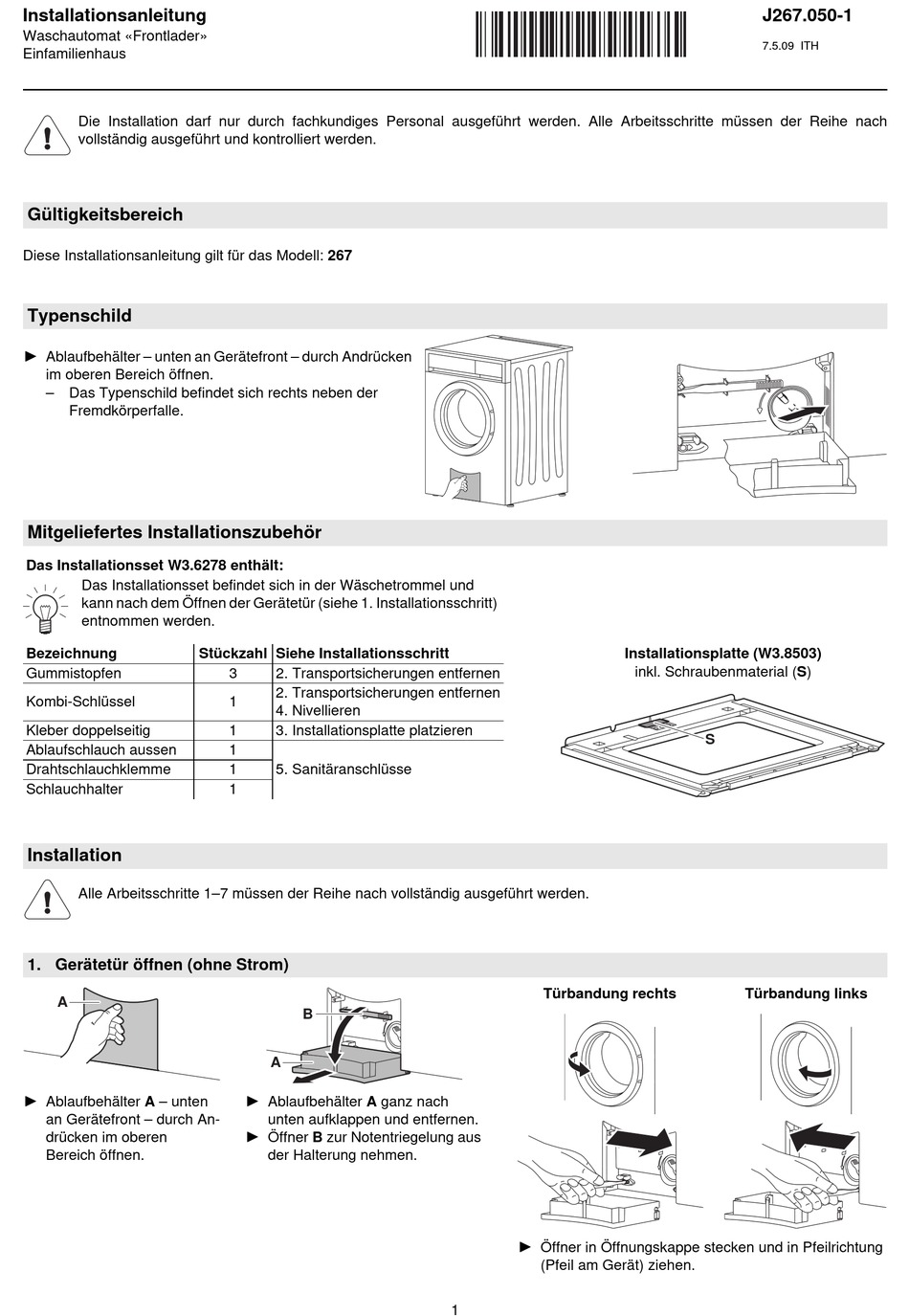

Installationsanleitung
Waschautomat «Frontlader»
Einfamilienhaus
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 267
Typenschild
A
Ablaufbehälter – unten an Gerätefront – durch Andrücken
im oberen Bereich öffnen.
– Das Typenschild befindet sich rechts neben der
Fremdkörperfalle.
Mitgeliefertes Installationszubehör
Das Installationsset W3.6278 enthält:
Das Installationsset befindet sich in der Wäschetrommel und
kann nach dem Öffnen der Gerätetür (siehe 1. Installationsschritt)
entnommen werden.
Bezeichnung
Gummistopfen
Kombi-Schlüssel
Kleber doppelseitig
Ablaufschlauch aussen
Drahtschlauchklemme
Schlauchhalter
Installation
Alle Arbeitsschritte 1–7 müssen der Reihe nach vollständig ausgeführt werden.
1. Gerätetür öffnen (ohne Strom)
A
A
Ablaufbehälter A – unten
an Gerätefront – durch An-
drücken im oberen
Bereich öffnen.
Stückzahl Siehe Installationsschritt
3
2. Transportsicherungen entfernen
2. Transportsicherungen entfernen
1
4. Nivellieren
1
3. Installationsplatte platzieren
1
1
5. Sanitäranschlüsse
1
B
A
A
Ablaufbehälter A ganz nach
unten aufklappen und entfernen.
A
Öffner B zur Notentriegelung aus
der Halterung nehmen.
Türbandung rechts
A
Öffner in Öffnungskappe stecken und in Pfeilrichtung
(Pfeil am Gerät) ziehen.
1
J267.050-1
7.5.09 ITH
Installationsplatte (W3.8503)
inkl. Schraubenmaterial (S)
S
Türbandung links

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für V-ZUG Frontlader 267

  • Seite 1 Installationsanleitung J267.050-1 Waschautomat «Frontlader» 7.5.09 ITH Einfamilienhaus Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für das Modell: 267 Typenschild Ablaufbehälter – unten an Gerätefront – durch Andrücken im oberen Bereich öffnen.
  • Seite 2 Installationsanleitung J267.050-1 Waschautomat «Frontlader» 7.5.09 ITH Einfamilienhaus 2. Transportsicherungen entfernen Die Transportsicherungen D müssen vor der ersten Inbetriebnahme entfernt werden. 1. Schrauben C der 3 Transportsicherungen D herausdrehen. 2. Transportsicherung D nach oben schieben und herausziehen. 3. Löcher mit Gummistopfen E verschliessen. 3.
  • Seite 3 Installationsanleitung J267.050-1 Waschautomat «Frontlader» 7.5.09 ITH Einfamilienhaus Platzierung in Nische Nische Installationsplatte in Nische ausmitten. Öffnung für seitliche Anschlüsse, links oder rechts min. 100 × 100 mm Nischenhöhe min. 860 mm! Installationsplatte Gerätetür F* Nischentiefe inklusive vorstehender Gerätetür: min. 630 mm G* Nischentiefe ohne Gerätetür: min.
  • Seite 4 Installationsanleitung J267.050-1 Waschautomat «Frontlader» 7.5.09 ITH Einfamilienhaus Wasserablauf Schlauchhalter (Krümmer) Schlauchklemme Ablaufschlauch Klebesockel Klebesockel Gummistutzen ø innen 21,5 mm Ablaufschlauch auf notwendige Kürzung des Ablaufschlauches ø aussen 28,0 mm Länge kürzen. ist nicht möglich! Ablaufschlauch bei Verlegen vor Verletzung und Knickung schützen (Durchfluss heisser Lauge). Bei allen Anschlussvarianten Schlauchhalter montieren.
