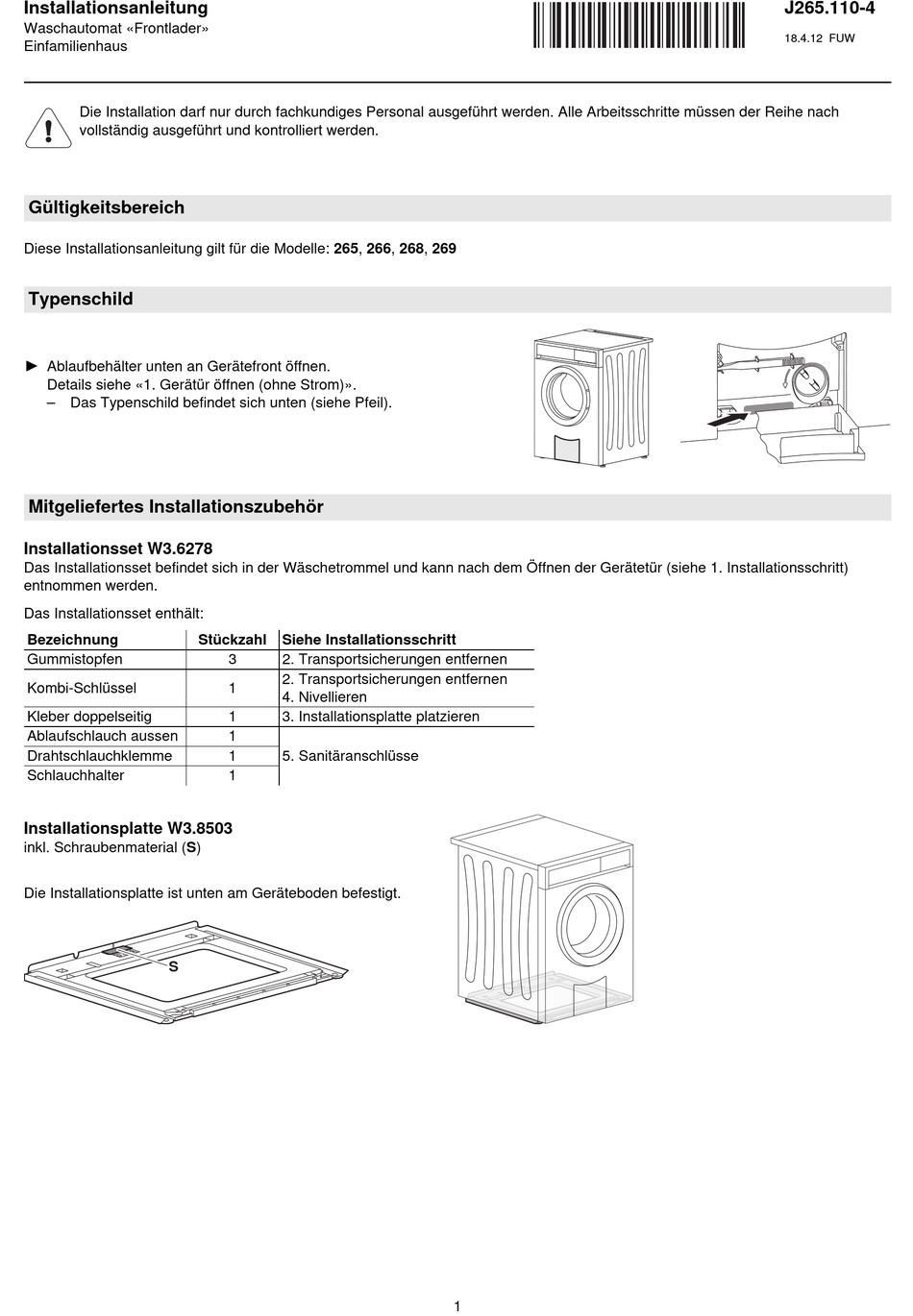

Installationsanleitung
Waschautomat «Frontlader»
Einfamilienhaus
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle: 265, 266, 268, 269
Typenschild
A
Ablaufbehälter unten an Gerätefront öffnen.
Details siehe «1. Gerätür öffnen (ohne Strom)».
– Das Typenschild befindet sich unten (siehe Pfeil).
Mitgeliefertes Installationszubehör
Installationsset W3.6278
Das Installationsset befindet sich in der Wäschetrommel und kann nach dem Öffnen der Gerätetür (siehe 1. Installationsschritt)
entnommen werden.
Das Installationsset enthält:
Bezeichnung
Gummistopfen
Kombi-Schlüssel
Kleber doppelseitig
Ablaufschlauch aussen
Drahtschlauchklemme
Schlauchhalter
Installationsplatte W3.8503
inkl. Schraubenmaterial (S)
Die Installationsplatte ist unten am Geräteboden befestigt.
S
Stückzahl Siehe Installationsschritt
3
2. Transportsicherungen entfernen
2. Transportsicherungen entfernen
1
4. Nivellieren
1
3. Installationsplatte platzieren
1
1
5. Sanitäranschlüsse
1
1
J265.110-4
18.4.12 FUW
