Installationsanlietung
Waschautomat
Mehrfamilienhaus
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle: 287, 288, 11019, 11020
Typenschild
▸

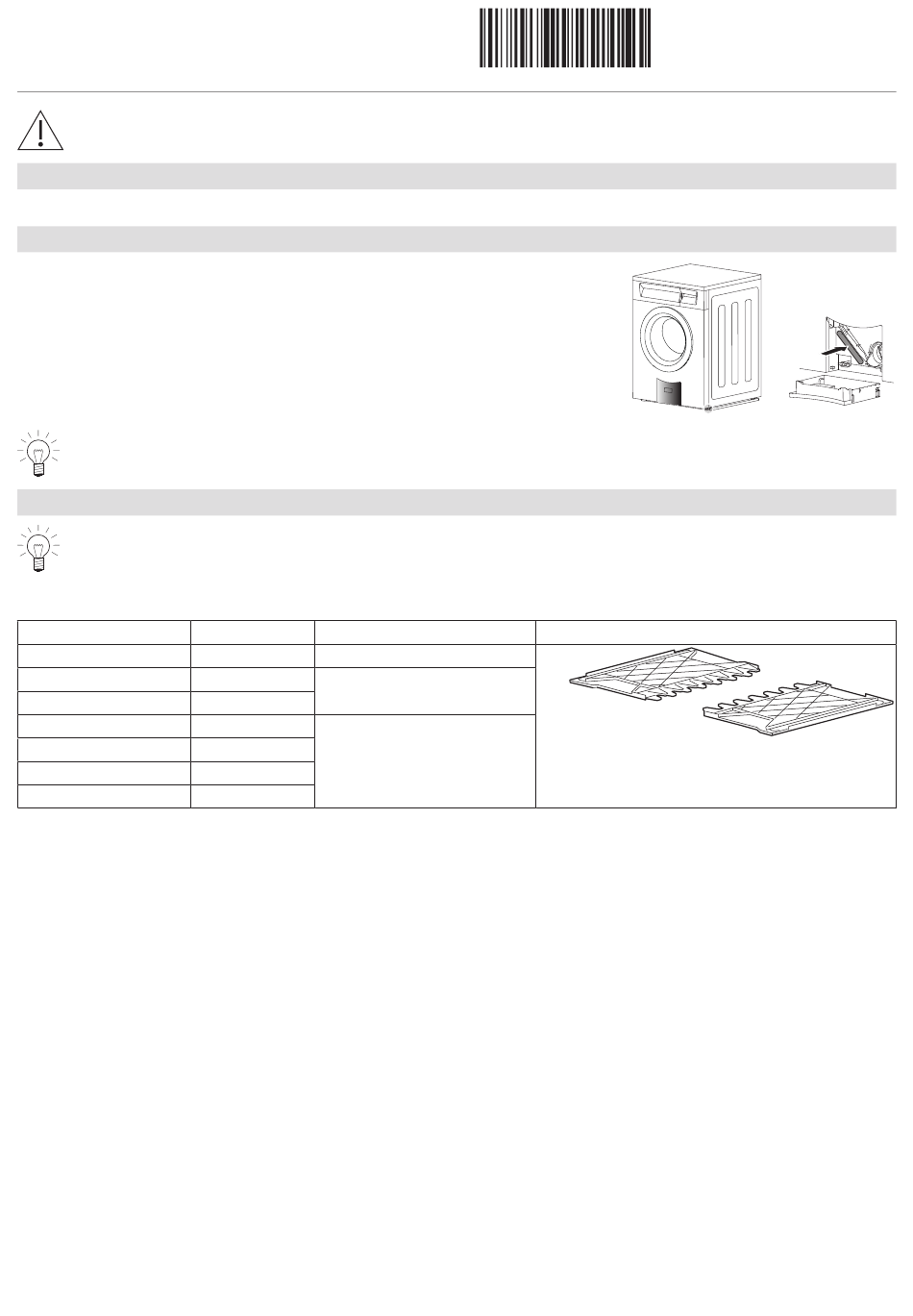

Ablaufbehälter unten an Gerätefront öffnen.
– Das Typenschild 1 befindet sich neben dem Öffner zur Notentriegelung.
Details siehe 1. Gerätetür öffnen, ohne Strom.
Mitgeliefertes Installationszubehör
Das Installationsset befindet sich in der Wäschetrommel und kann nach dem Öffnen der Gerätetür (siehe 1. Installati-
onsschritt) entnommen werden.
Das Installationsset W30393 enthält:
Bezeichnung
Gummistopfen
Kleber doppelseitig
Schrauben, Dübel
Ablaufschlauch aussen
Drahtschlauchklemme
Schlauchhalter
Panzerschlauch mit Filter
Stückzahl
Siehe Installationsschritt
2
2. Transportsicherung entfernen
4
3. Installationsplatte platzieren
4
1
5. Sanitäranschlüsse
1
1
1
1014076-03
Installationsplatte W30035 (2-teilig)
1
1014076-03
01.10.2021
1
