Cerabar S/Deltabar S/Deltapilot S PROFIBUS PA
Endress+Hauser

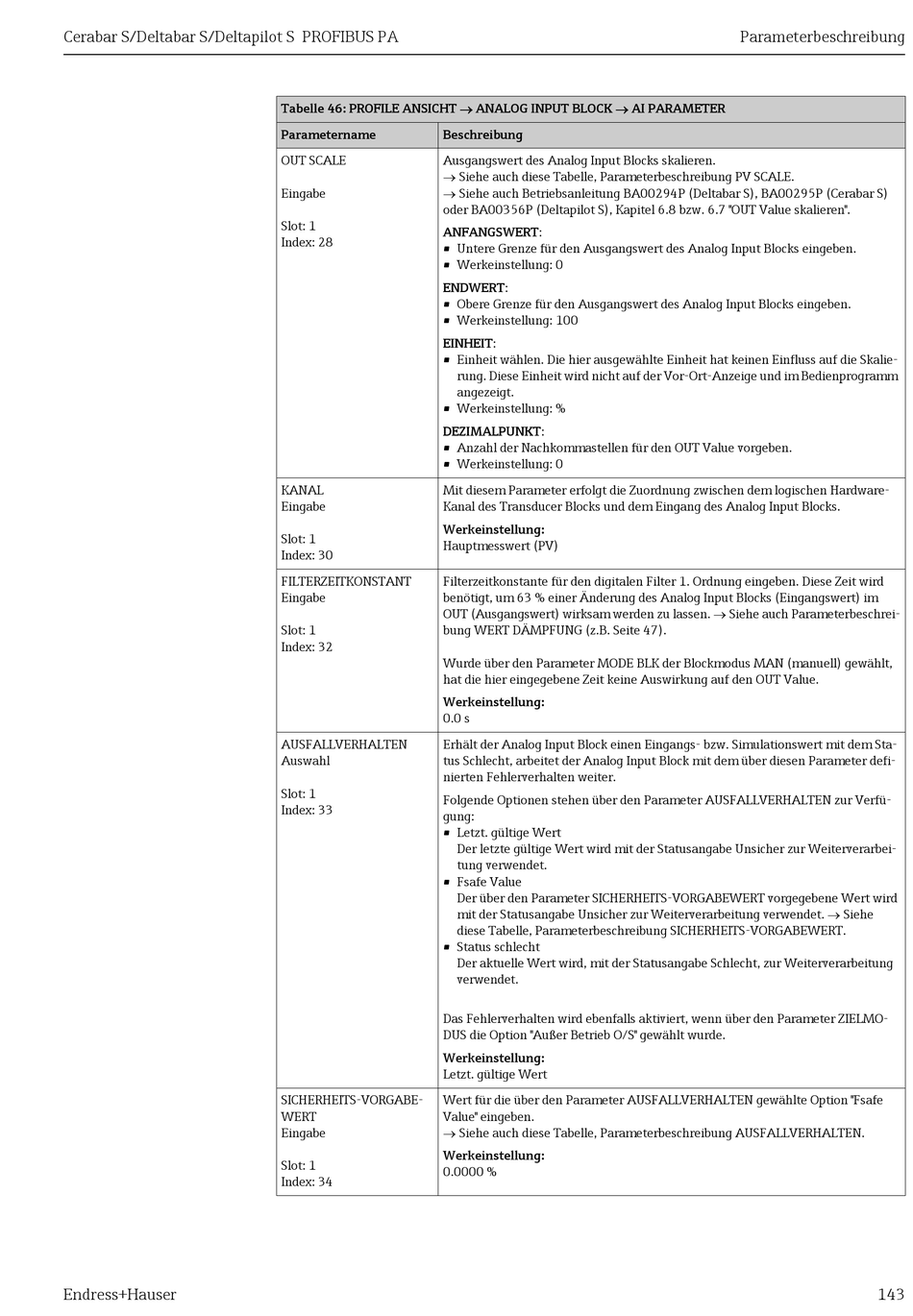

Tabelle 46: PROFILE ANSICHT  ANALOG INPUT BLOCK AI PARAMETER
Parametername
Beschreibung
OUT SCALE
Ausgangswert des Analog Input Blocks skalieren.
 Siehe auch diese Tabelle, Parameterbeschreibung PV SCALE.
Eingabe
Siehe auch Betriebsanleitung BA00294P (Deltabar S), BA00295P (Cerabar S)
oder BA00356P (Deltapilot S), Kapitel 6.8 bzw. 6.7 "OUT Value skalieren".
Slot: 1
ANFANGSWERT:
Index: 28
• Untere Grenze für den Ausgangswert des Analog Input Blocks eingeben.
• Werkeinstellung: 0
ENDWERT:
• Obere Grenze für den Ausgangswert des Analog Input Blocks eingeben.
• Werkeinstellung: 100
EINHEIT:
• Einheit wählen. Die hier ausgewählte Einheit hat keinen Einfluss auf die Skalie-
• Werkeinstellung: %
DEZIMALPUNKT:
• Anzahl der Nachkommastellen für den OUT Value vorgeben.
• Werkeinstellung: 0
KANAL
Mit diesem Parameter erfolgt die Zuordnung zwischen dem logischen Hardware-
Eingabe
Kanal des Transducer Blocks und dem Eingang des Analog Input Blocks.
Werkeinstellung:
Slot: 1
Hauptmesswert (PV)
Index: 30
FILTERZEITKONSTANT
Filterzeitkonstante für den digitalen Filter 1. Ordnung eingeben. Diese Zeit wird
Eingabe
benötigt, um 63 % einer Änderung des Analog Input Blocks (Eingangswert) im
OUT (Ausgangswert) wirksam werden zu lassen. Siehe auch Parameterbeschrei-
Slot: 1
bung WERT DÄMPFUNG (z.B. Seite 47).
Index: 32
Wurde über den Parameter MODE BLK der Blockmodus MAN (manuell) gewählt,
hat die hier eingegebene Zeit keine Auswirkung auf den OUT Value.
Werkeinstellung:
0.0 s
AUSFALLVERHALTEN
Erhält der Analog Input Block einen Eingangs- bzw. Simulationswert mit dem Sta-
Auswahl
tus Schlecht, arbeitet der Analog Input Block mit dem über diesen Parameter defi-
nierten Fehlerverhalten weiter.
Slot: 1
Folgende Optionen stehen über den Parameter AUSFALLVERHALTEN zur Verfü-
Index: 33
gung:
• Letzt. gültige Wert
• Fsafe Value
• Status schlecht
Das Fehlerverhalten wird ebenfalls aktiviert, wenn über den Parameter ZIELMO-
DUS die Option "Außer Betrieb O/S" gewählt wurde.
Werkeinstellung:
Letzt. gültige Wert
SICHERHEITS-VORGABE-
Wert für die über den Parameter AUSFALLVERHALTEN gewählte Option "Fsafe
WERT
Value" eingeben.
Siehe auch diese Tabelle, Parameterbeschreibung AUSFALLVERHALTEN.
Eingabe
Werkeinstellung:
Slot: 1
0.0000 %
Index: 34
rung. Diese Einheit wird nicht auf der Vor-Ort-Anzeige und im Bedienprogramm
angezeigt.
Der letzte gültige Wert wird mit der Statusangabe Unsicher zur Weiterverarbei-
tung verwendet.
Der über den Parameter SICHERHEITS-VORGABEWERT vorgegebene Wert wird
mit der Statusangabe Unsicher zur Weiterverarbeitung verwendet. Siehe
diese Tabelle, Parameterbeschreibung SICHERHEITS-VORGABEWERT.
Der aktuelle Wert wird, mit der Statusangabe Schlecht, zur Weiterverarbeitung
verwendet.
Parameterbeschreibung
143
