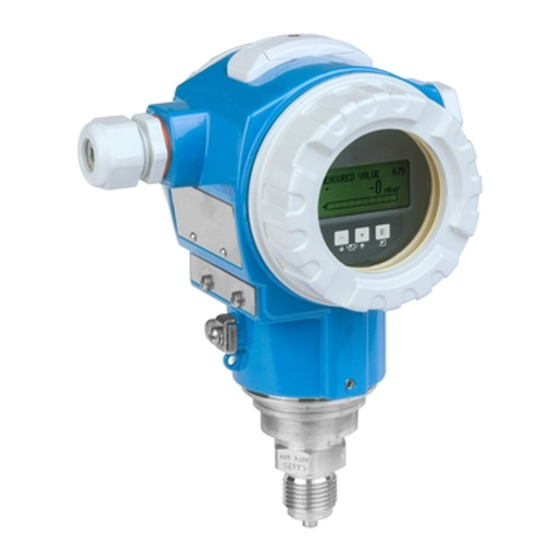

Endress+Hauser Cerabar S PMC71 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Cerabar S PMC71
  6. Betriebsanleitung
Endress+Hauser Cerabar S PMC71 Betriebsanleitung

Endress+Hauser Cerabar S PMC71 Betriebsanleitung

Prozessdruck / differenzdruck, durchfluss / hydrostatik
Vorschau ausblenden Andere Handbücher für Cerabar S PMC71:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung – Beschreibung der Gerätefunktionen
Cerabar S
PMC71, PMP71/75
Deltabar S
FMD76/77/78, PMD70/75
Deltapilot S FMB70
Prozessdruck / Differenzdruck, Durchfluss / Hydrostatik
BA00303P/00/DE/13.11
71139807
gültig ab Software-Version:
03.00.zz
