Bedienungsanleitung OPTIMA
3.1. Schematischer Gaslaufplan
In Kombination mit der Gasentnahmesonde saugt das Messgerät ein
Teilvolumen des Abgases aus dem Verbrennungskanal ab und analysiert
es mittels elektrochemischer Sensoren auf seine Bestandteile. Druck
(Zug) und Temperatur werden durch die Konstruktion der Gasentnah-
mesonde direkt an deren Sondenspitze gemessen.

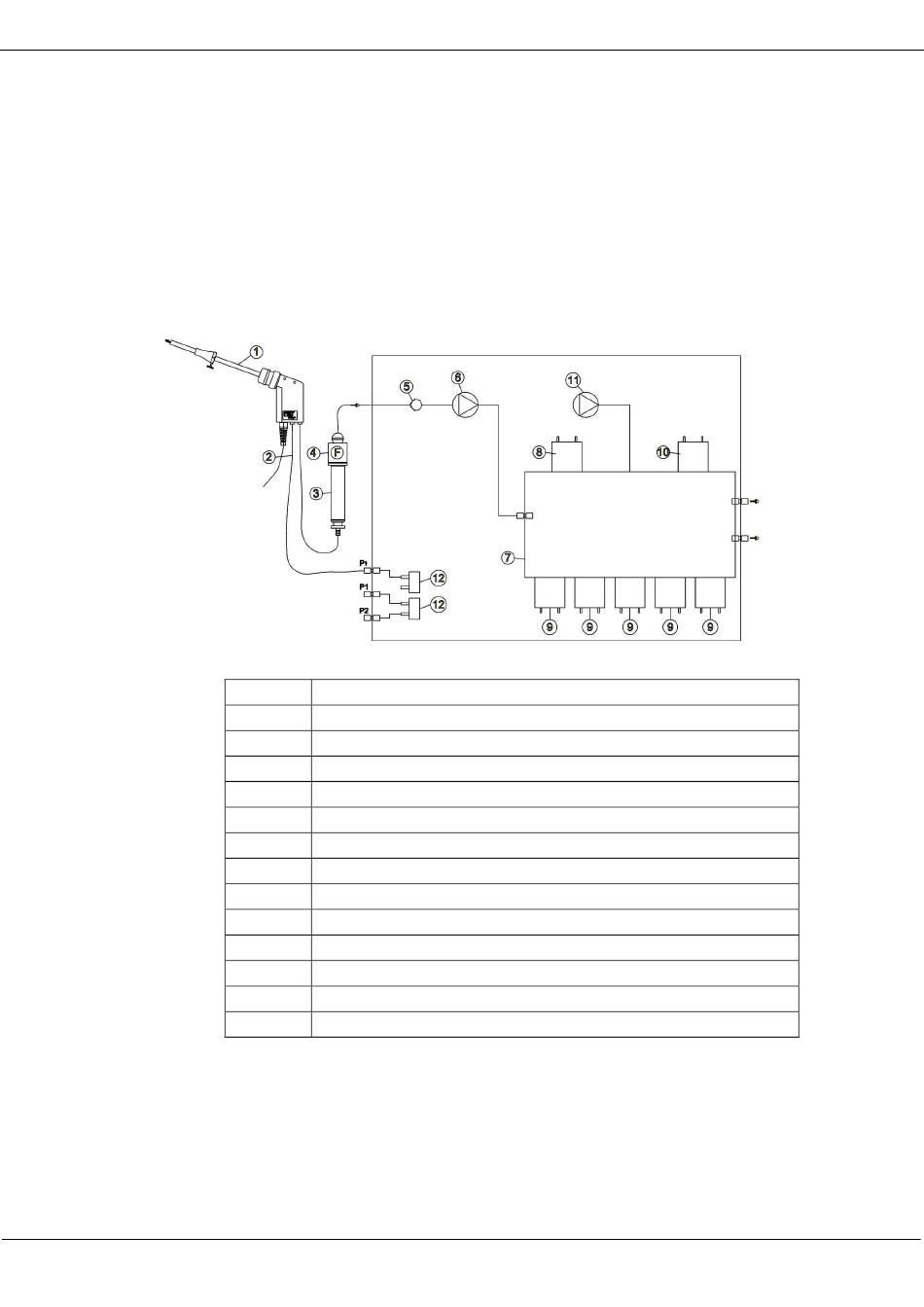

Gaslaufplan mit Freispülpumpe
Position
Beschreibung
1
Abgassonde
2
3-fach-Schlauch
3
Kondensatabscheider
4
Filter
5
Rückschlagventil
6
Abgaspumpe
7
Sensorkammer
8
O
-Sensor
2
9
weitere elektrochemische Sensoren *
10
NDIR
11
Freispülpumpe */ nicht möglich bei CO2 NDIR Sensor
12
Drucksensor *
*
optional
