3.1. Schematischer Gaslaufplan

In Kombination mit der Gasentnahmesonde saugt das Messgerät ein Teilvo-
lumen des Abgases aus dem Verbrennungskanal ab und analysiert es mittels
elektrochemischer Sensoren auf seine Bestandteile. Druck (Zug) und Tempe-
ratur werden durch die Konstruktion der Gasentnahmesonde direkt an de-
ren Sondenspitze gemessen.

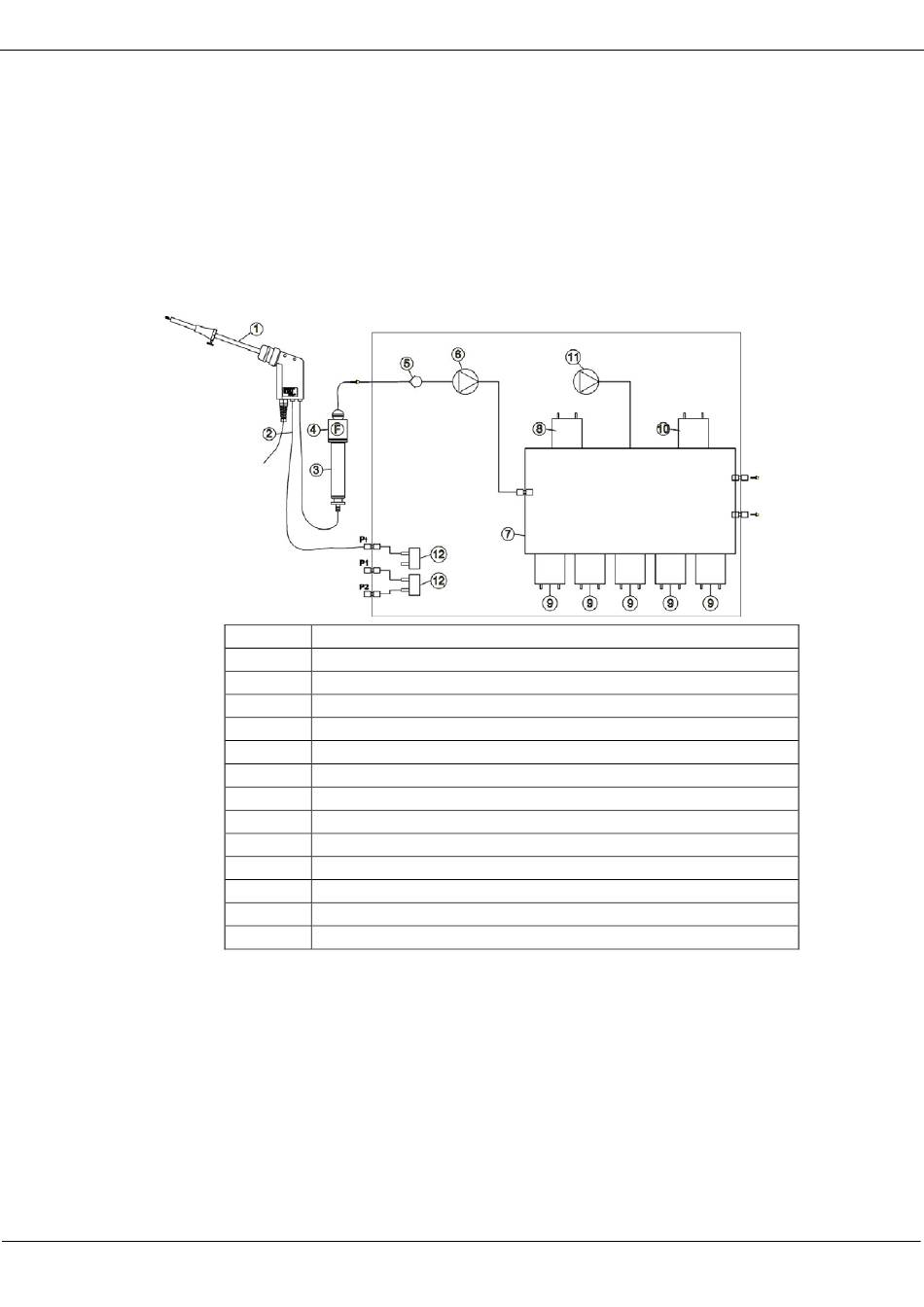

Gaslaufplan mit Freispülpumpe
Position Beschreibung
1 Abgassonde
2 3-fach-Schlauch
3 Kondensatabscheider
4 Filter
5 Rückschlagventil
6 Abgaspumpe
7 Sensorkammer
8 O -Sensor
2
9 weitere elektrochemische Sensoren *
10 NDIR
11 Freispülpumpe */ nicht möglich bei CO2 NDIR Sensor
12 Drucksensor *
* optional
